Câblage

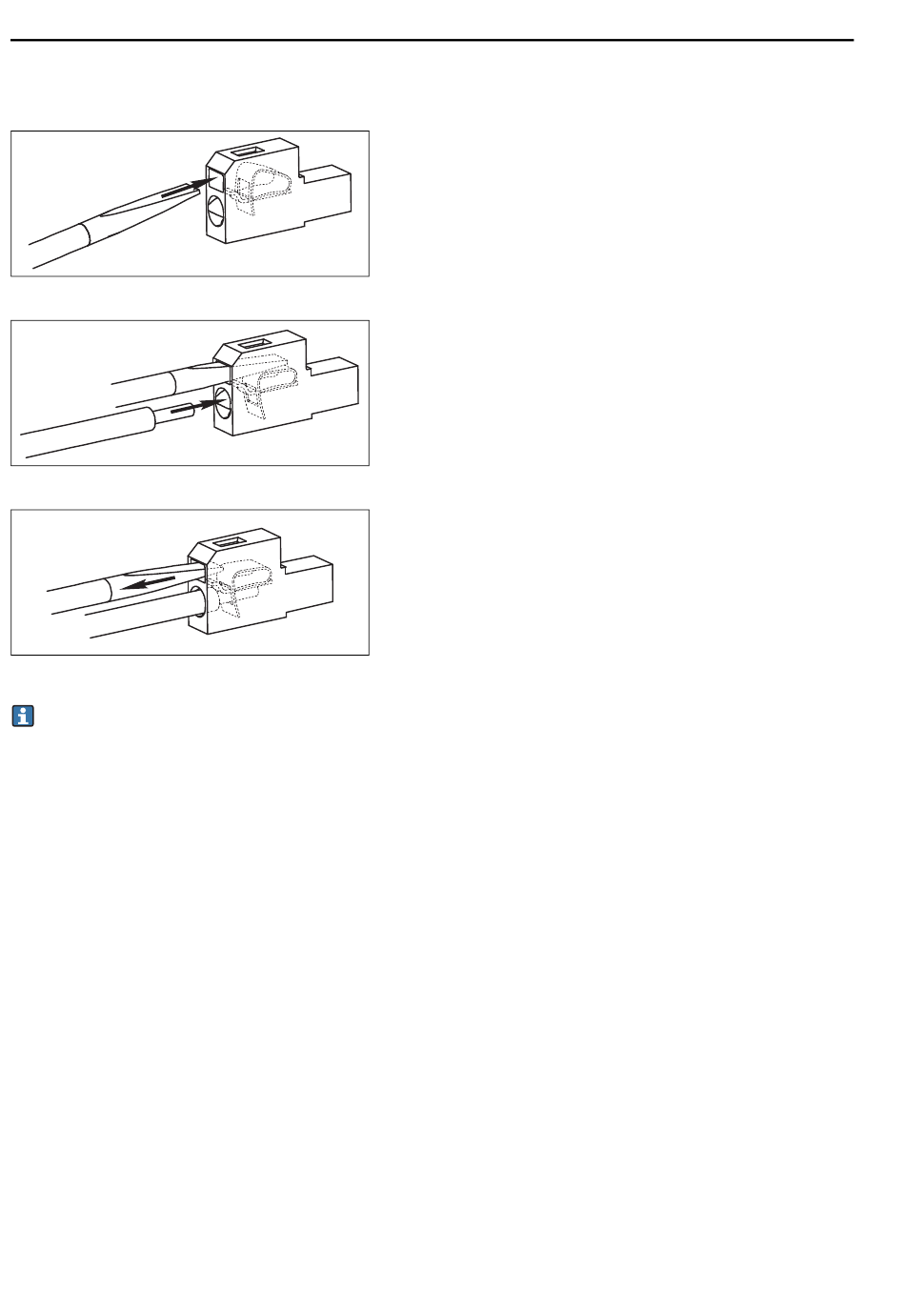

5.1.7 Serre-câble

Fig. 25 : Ouvrir la borne

Fig. 26 : Introduire le câble

Fig. 27 : Libérer le ressort de borne

Pour le raccordement, il est possible d'utiliser des câbles unifilaires, multifilaires et à fils souples –

avec et sans embouts. Un seul conducteur par borne est autorisé.

5.2

Affectation des bornes signaux d'entrée/sortie

Les signaux suivants peuvent être appliqués pour la commande externe du préleveur d'échantillons :

Signaux d'entrée

• 2 signaux analogiques 0/4 ... 20 mA

• 2 signaux binaires > 100 ms impulsion ou front

• Signaux de capteurs numériques avec protocole Memosens (optionnel)

Signaux de sortie

• 2 signaux binaires > 1 s impulsion ou front

Pour le raccordement des câbles de signal, des câbles de capteur et des relais optionnels, il faut ouvrir

le transmetteur.

1. Introduire un tournevis approprié dans l'ouverture du

ressort de borne, jusqu'en butée (ouverture

rectangulaire).

a0003602

2. Introduire l'extrémité de câble préconfectionnée dans

l'orifice de la borne (orifice rond).

a0003603

3. Retirer le tournevis. Vérifier le maintien ferme du

câble dans la borne.

a0003604
