Liquistation CSF48
4.3.3 Raccordement de l'alimentation en air comprimé et en échantillon pour la version
avec système de prise d'échantillons

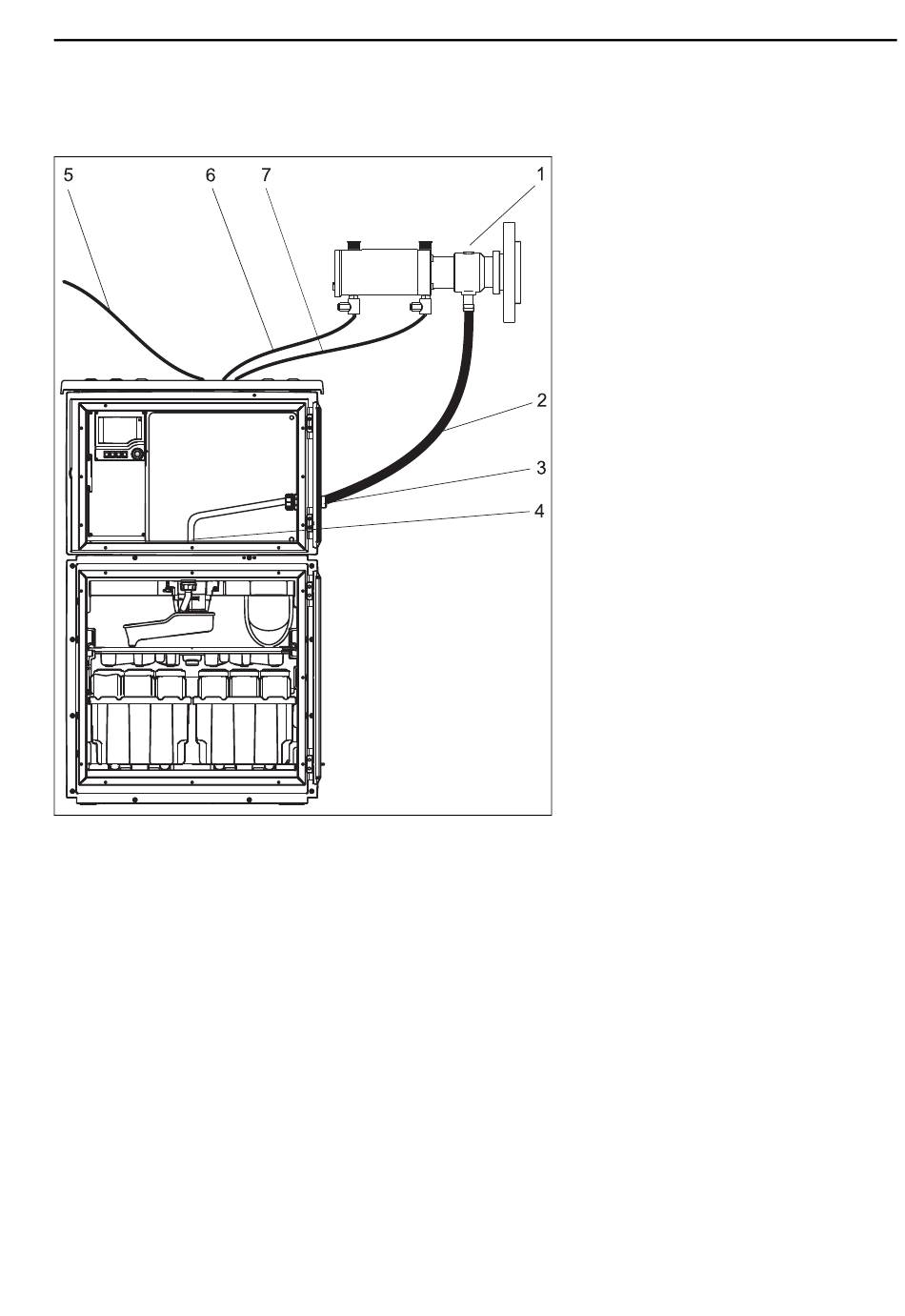

Fig. 16 : Raccordement de l'alimentation en air comprimé et en échantillon
• Relier le système de prise d'échantillons (pos. 1) au tuyau d'échantillon (pos. 2) et introduire le tuyau
d'échantillon dans la traversée (pos. 3). Le tuyau d'échantillon aboutit dans la traversée vers le bras
répartiteur (pos. 4).
• Relier les conduites d'air comprimé noires hors du préleveur (pos. 6) au système de prise
d'échantillons au moyen de raccords.
• Dans le cas de la version Liquistation CSF48 sans compresseur interne, relier le tuyau noir (pos. 5) à
l'alimentation en air comprimé externe.
Endress+Hauser
1 Système de prise d'échantillons
2 Tuyau d'échantillon
3 Traversée
4 Traversée vers le bras répartiteur
5 Tuyau d'air comprimé pour alimentation
externe en air comprimé
6 Conduite d'air comprimé "Rétracter"
7 Conduite d'air comprimé "Déployer"
a0016593
