Liquistation CSF48
Câblage
5.3.9 Raccordement du capteur
Avant de raccorder un capteur au transmetteur, il faut le passer par la paroi arrière vers l'avant jusqu'au
boîtier du transmetteur, voir chap. "Retirer la paroi arrière du compartiment de dosage" et "Retirer la
paroi arrière du compartiment à échantillons".
a0016360

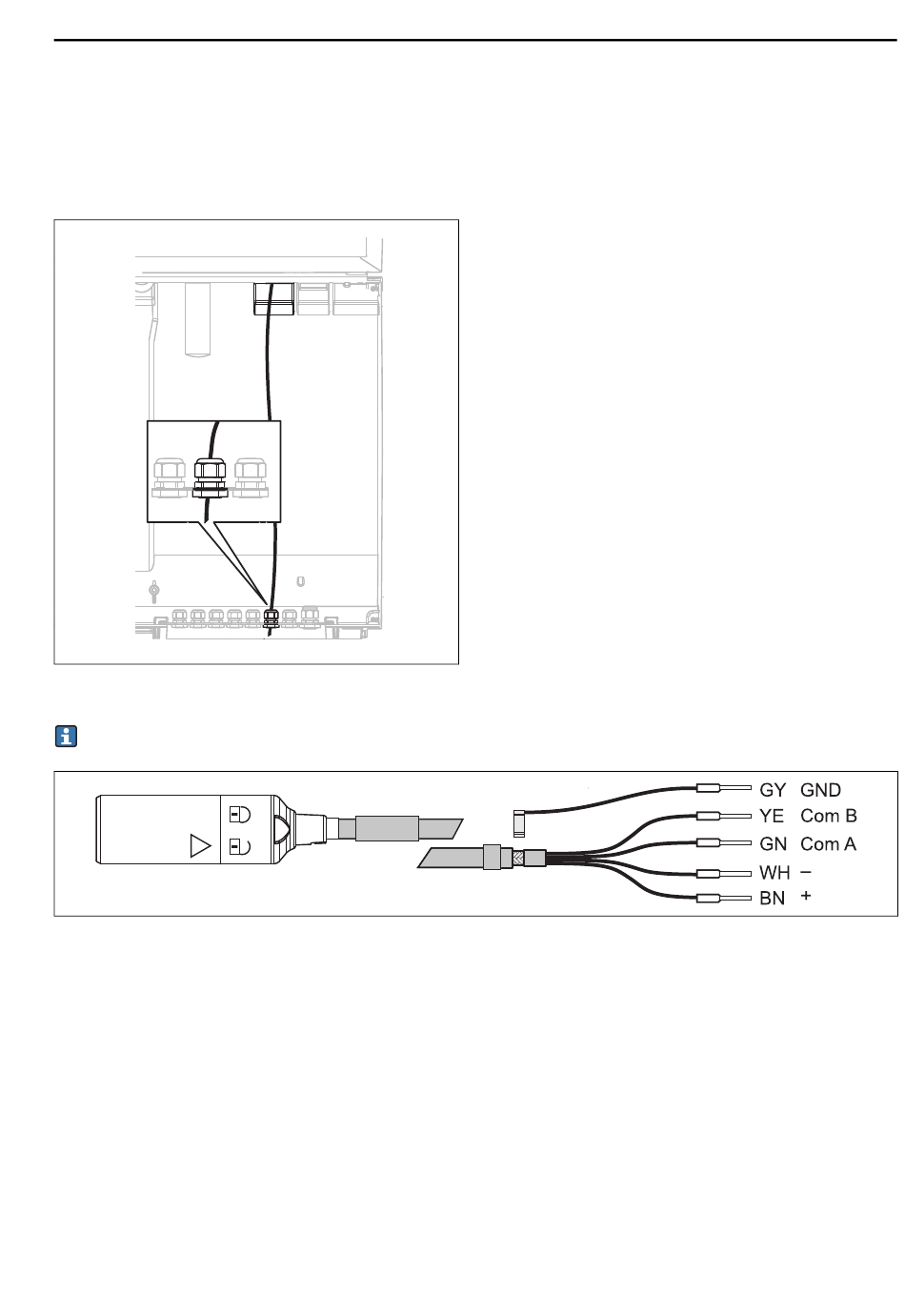

Fig. 41 : Traversée vers le transmetteur
Utiliser si possible uniquement des câbles préconfectionnés d'origine.
a0003350
Fig. 42 : Exemple câble de données Memosens CYK10
