Montage
• Garantir une circulation de l'air sans obstacle sur les parois latérales de l'armoire. Ne pas placer
l'appareil directement contre un mur. Distance par rapport au mur à gauche et à droite : min. 150
mm (5,9").
• Ne pas installer l'appareil directement au-dessus du canal d'arrivée d'une station d'épuration
4.2.3 Raccordement mécanique

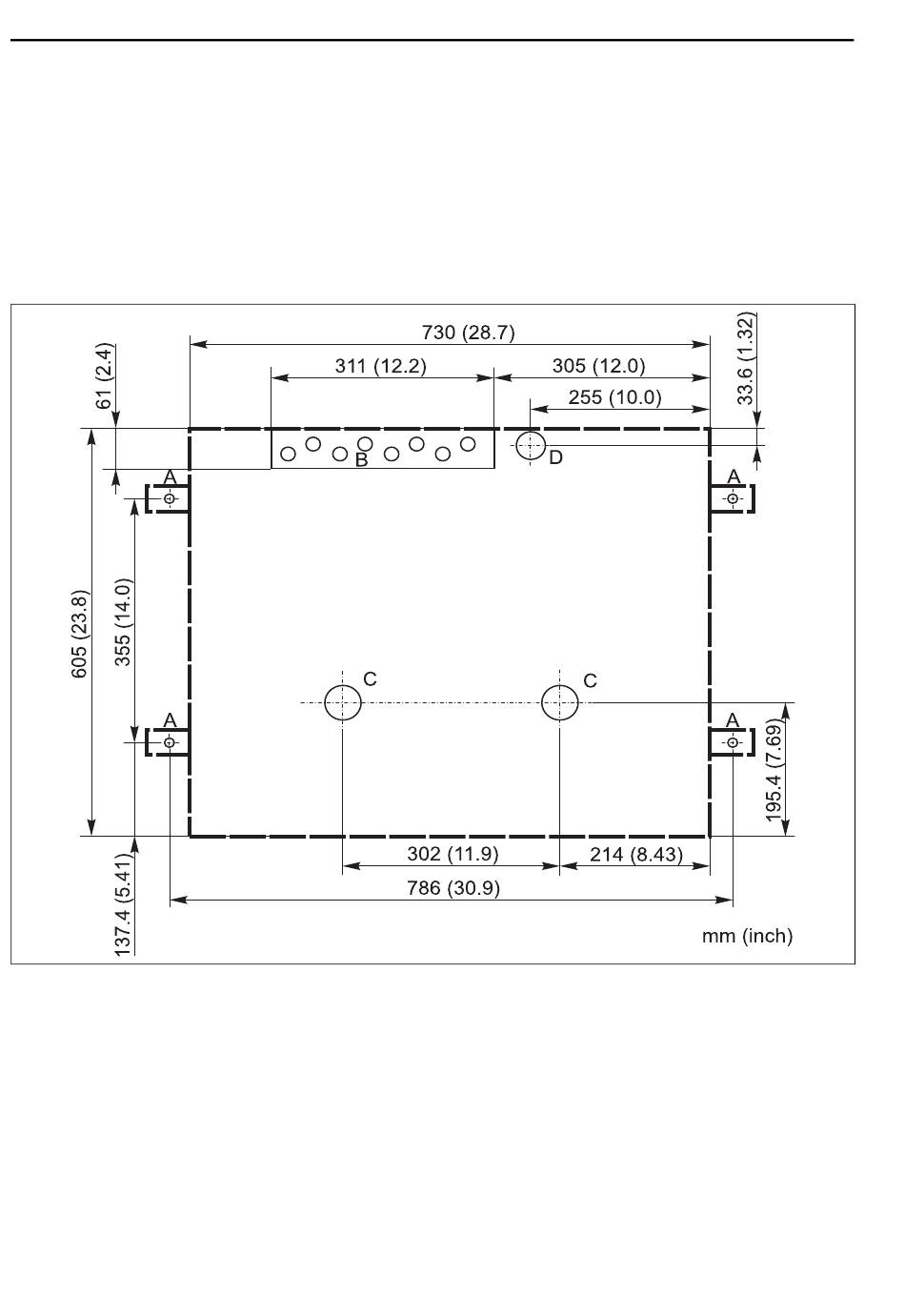

Plan des fondations
Fig. 10 : Plan des fondations
A Fixation (4 x M10)
B Entrée de câble
C Ecoulement pour les condensats et le trop-plein > DN 50
D Entrée de l'échantillon par le bas > DN 80
- - - Dimensions du Liquistation
