Proline Promass F 200 HART
Endress+Hauser
8.3 Accès au menu de configuration via afficheur local

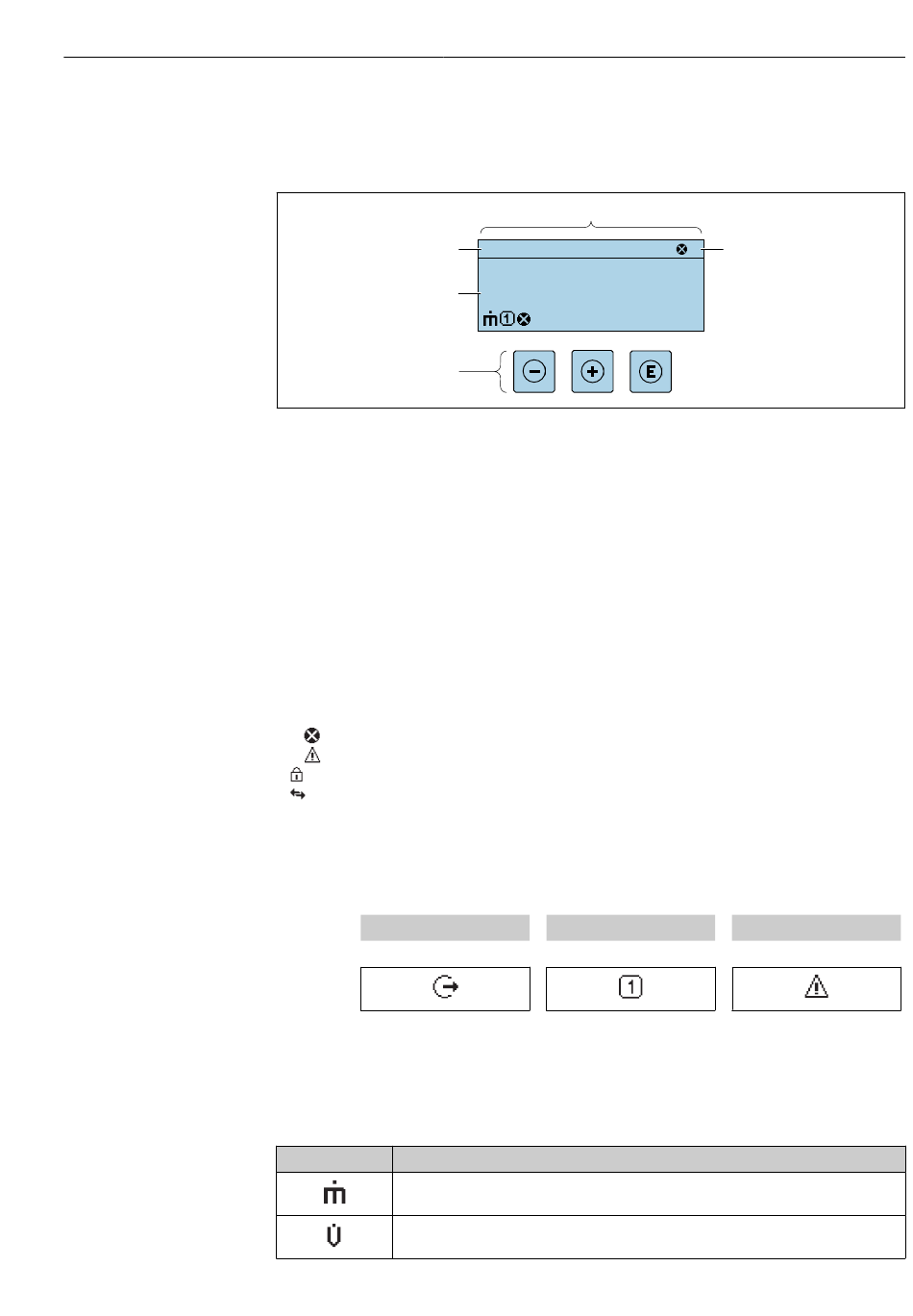

8.3.1 Affichage de fonctionnement
2
4
5
1 Affichage de fonctionnement
2 Désignation de l' a ppareil
3 Zone d' é tat
4 Zone d' a ffichage pour les valeurs mesurées (jusqu' à 4 lignes)
5 Éléments de configuration →  44
Zone d'état
Dans la zone d' é tat de l' a ffichage opérationnel apparaissent en haut à droite les symboles
suivants :
• Signaux d' é tat→  109
• F : Défaut
• C : Test fonctionnement
• S : Hors spécifications
• M : Maintenance nécessaire
• Comportement diagnostic→  110
• : Alarme
• : Avertissement
• : Verrouillage (l' a ppareil est verrouillé via le hardware)
• : Communication (la communication via la configuration à distance est active)
Zone d'affichage
Dans la zone d' a ffichage, chaque valeur mesurée est précédée d' u n type de symbole
déterminé en guise d' e xplication détaillée :
Variable mesurée
↓
Exemple
Variables mesurées
Symbole Signification
Débit massique
• Débit volumique
• Débit volumique corrigé
1
X X X X X X X X X
1120.50
Numéro de voie de mesure
↓
Options de configuration
F
3
kg/h
Comportement diagnostic
↓
Apparaît uniquement en
présence d' u n événement de
diagnostic pour cette
variable mesurée.
A0029348
