Les versions d' a ppareil suivantes sont recommandées pour les versions avec isolation
thermique :
Version température étendue :
Caractéristique de commande "Matériau tube de mesure", option SD, SE, SF ou TH avec un
tube prolongateur de 105 mm (4,13 in).
AVIS
Surchauffe de l'électronique en raison de l'isolation thermique !
‣
Position de montage recommandée : position de montage horizontale, boîtier du
transmetteur orienté vers le bas.
‣
Ne pas isoler le boîtier du transmetteur .
‣
Température maximale admissible à l' e xtrémité inférieure du boîtier du transmetteur :
80 °C (176 °F)
‣
En ce qui concerne l' i solation thermique avec un tube prolongateur exposé : nous
déconseillons l' i solation du tube prolongateur afin d' a ssurer une dissipation optimale de
la chaleur.

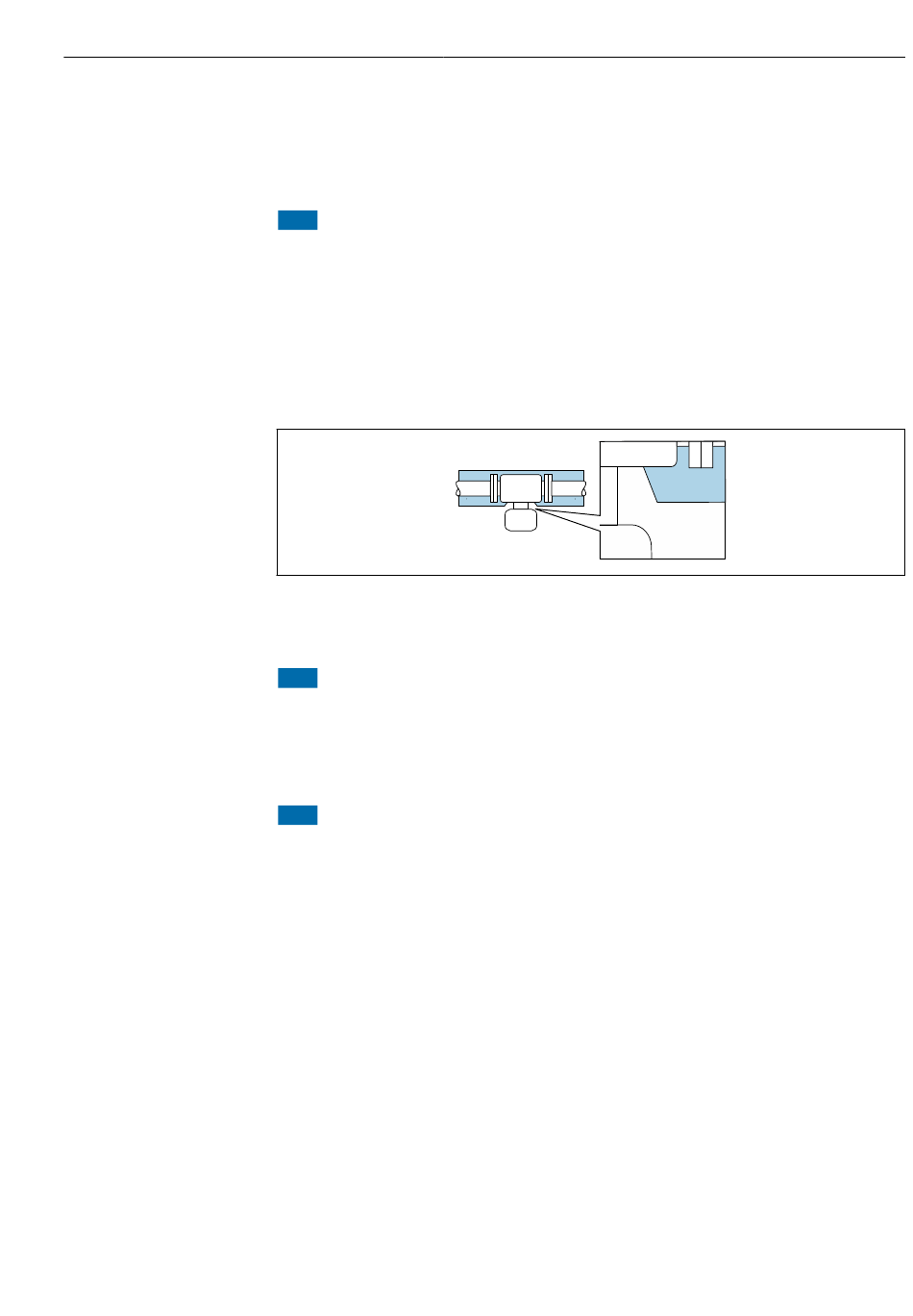

 6 Isolation thermique avec tube prolongateur exposé
Chauffage
AVIS
Surchauffe de l'électronique de mesure en raison d'une température ambiante trop
élevée !
‣
Respecter la température ambiante maximale admissible pour le transmetteur.
‣
En fonction de la température du produit, tenir compte des exigences relatives à la
position de montage de l' a ppareil.
AVIS
Risque de surchauffe en cas de chauffage
‣
S' a ssurer que la température à l' e xtrémité inférieure du boîtier du transmetteur ne
dépasse pas 80 °C (176 °F).
‣
Veiller à ce que la convection soit suffisante au col du transmetteur.
‣
S' a ssurer qu' u ne surface suffisamment grande du col du transmetteur reste dégagée. La
partie non recouverte sert à l' é vacuation de la chaleur et protège l' é lectronique de
mesure contre une surchauffe ou un refroidissement excessif.
‣
En cas d' u tilisation en zone explosible, tenir compte des consignes de la documentation
Ex spécifique à l' a ppareil. Pour plus d' i nformations sur les tableaux de températures,
voir la documentation séparée "Conseils de sécurité" (XA) pour l' a ppareil.
‣
Tenir compte des diagnostics de process "830 Température ambiante trop élevée" et
"832 Température de l' é lectronique trop élevée" si une surchauffe ne peut être exclue
sur la base d' u ne construction appropriée du système.
Montage
