Montage
26
6.2.3

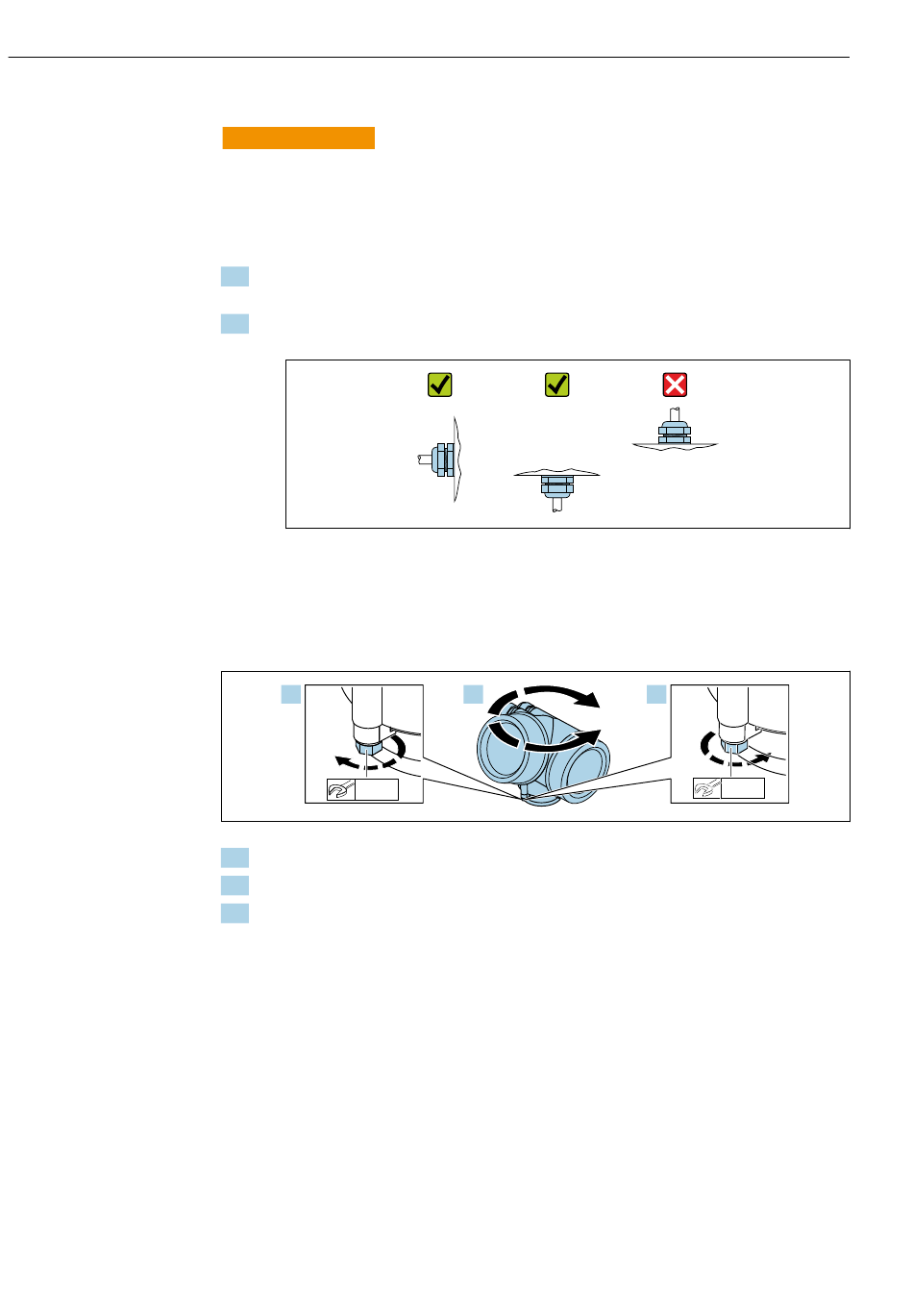

Montage de l'appareil de mesure
AVERTISSEMENT
L
Danger dû à une étanchéité insuffisante du process !
Veiller à ce que les diamètres intérieurs des joints soient supérieurs ou égaux à ceux des
raccords process et de la conduite.
Veiller à ce que les joints soient intacts et propres.
Fixer correctement les joints.
1. S' a ssurer que la direction de la flèche sur la plaque signalétique du capteur coïncide
avec le sens d' é coulement du produit.
2. Monter l' a ppareil de mesure ou tourner le boîtier du transmetteur de manière à ce
que les entrées de câble ne soient pas dirigées vers le haut.
6.2.4
Rotation du boîtier de transmetteur
Pour faciliter l' a ccès au compartiment de raccordement ou à l' a fficheur, le boîtier du
transmetteur peut être tourné.
1.
8 mm
1. Desserrer la vis de fixation.
2. Tourner le boîtier dans la position souhaitée.
3. Serrer fermement la vis de fixation.
6.2.5
Rotation du module d'affichage
Le module d' a ffichage peut être tourné afin de faciliter la lecture et la configuration.
2.
max. 350°
Proline Promass F 200 HART
A0029263
3.
8 mm
A0032242
Endress+Hauser
