Raccordement électrique
32

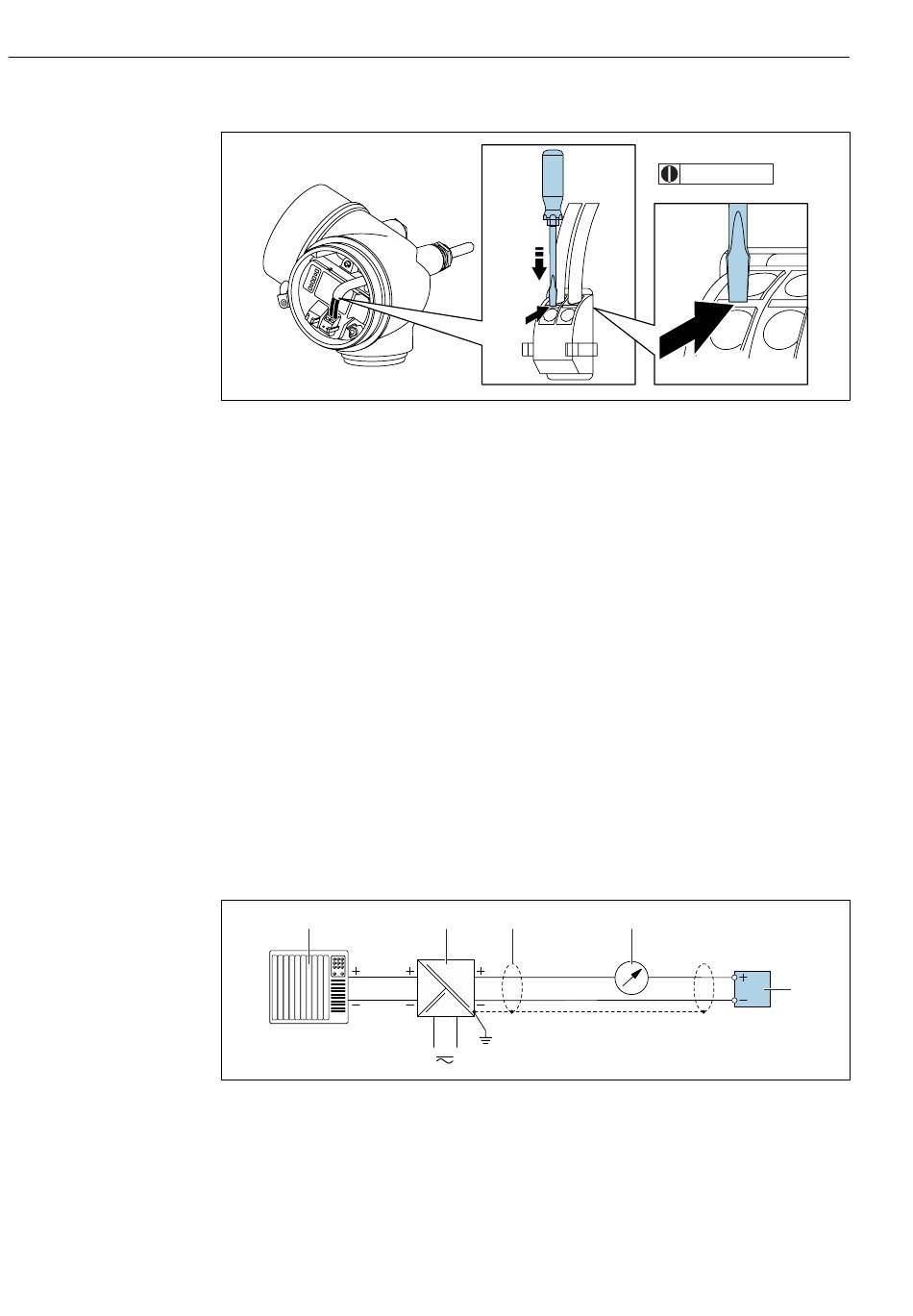

Retrait d'un câble
‣
Pour retirer le câble du point de raccordement, appuyer à l' a ide d' u n tournevis plat sur la
fente se trouvant entre les deux trous de borne et tirer simultanément l' e xtrémité du
câble hors de la borne.
7.3.2 Compensation de potentiel
Exigences
Aucune mesure spéciale pour la compensation de potentiel n' e st nécessaire.
Exemple de raccordement, cas standard
Exemples de raccordement, cas particuliers
7.4 Instructions de raccordement spéciales
7.4.1 Exemples de raccordement
Sortie courant 4-20 mA HART
1
 7 Exemple de raccordement pour sortie courant 4 à 20 mA HART (passive)
1 Système d' a utomatisation avec entrée courant (p. ex. API)
2 Alimentation électrique
3 Blindage de câble fourni à une extrémité. Le blindage de câble doit être relié à la terre des deux extrémités afin
d' ê tre conforme aux exigences CEM ; respecter les spécifications de câble
4 Unité d' a ffichage analogique : respecter la charge limite
5 Transmetteur
1 2
2 3
4...20 mA
Proline Promass F 200 HART
0,5 × 3,5 mm
4
5
