Dometic PSB12-40 Instructions De Montage page 470

ET PSB12-40-24-12-80
Tabel 261: Ühendused ja juhtelemendid
Nr Nimetus
1 N-siin
2 N-siin
3 –
4 AUX
5 GND
6 OUT
7 INPUT
8 –
9 –
ON OFF
10 /
Tabel 262: Oleku-LED
LED Kirjeldus
Punane Aku laadimine.
Pinge on kõrgem kui 12 V või 24 V (oleneb mudelist).
Oranž Aku on liigselt tühjenenud.
Pinge on madalam kui 12 V või 24 V laadimisetappides 1 ja 2 (oleneb mudelist).
Roheline Aku on täis laetud, säilitamise režiim.


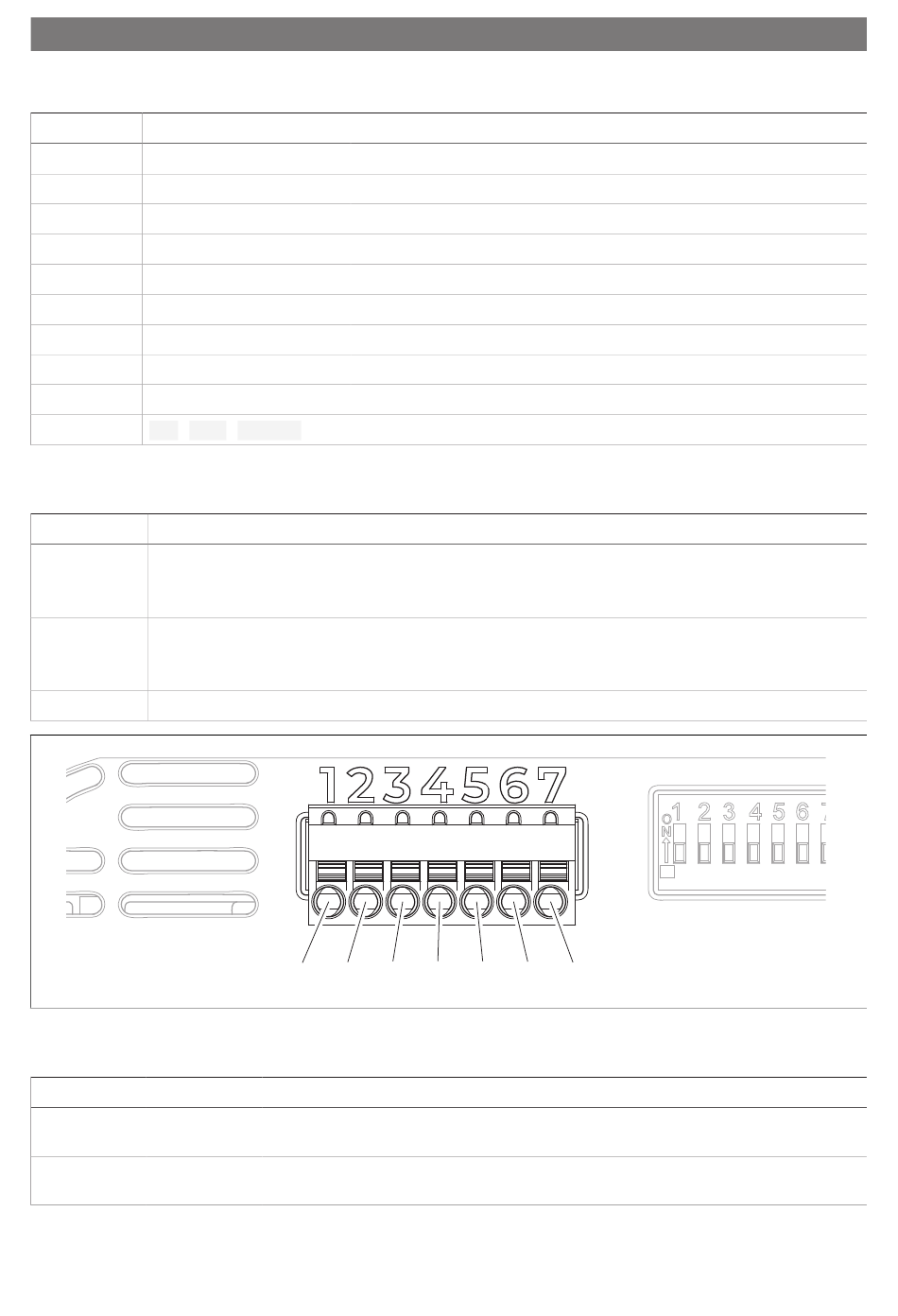

Tabel 263: Klemmiplokk
Kontakt Nimetus
1 D+ klemm
2 Sense +
470
Kirjeldus
N-siini/CI-siini ühendus 1
N-siini/CI-siini ühendus 2
Oleku-LED
AUX-ühendus
Ühendus kere või majaaku miinuspoolusega
Ühendus majaaku plusspoolusega
Ühendus käivitusaku plusspoolusega
Signaalkaablite klemmiplokk
Kiiplülitid seadete jaoks
Remote
/ Lüliti (SEES/VÄLJAS/kaugjuhtimine)
1 2 3
Kirjeldus
Sisend generaatori sisendi signaali D+ või süüteluku signaali jaoks (klemm 15)
Signaali (+) väljundpinge
4 5 6 7
