Raccordement électrique
22
3. Faire passer l' a ntenne LTE à travers le presse-étoupe au port de raccordement A
jusqu"à ce que l' a ntenne LTE soit bien en place dans le presse-étoupe.
4. Serrer le presse-étoupe.
5. Fixer le presse-étoupe divisé sur le câble Ethernet.
6. Monter le presse-étoupe divisé avec le câble Ethernet sur le port de raccordement F.
7. Raccorder le câble Ethernet à la connexion libre du modem LTE Teltonica.
6.5.2
Raccorder la tension d'alimentation pour l'Edge Device
Modbus
19

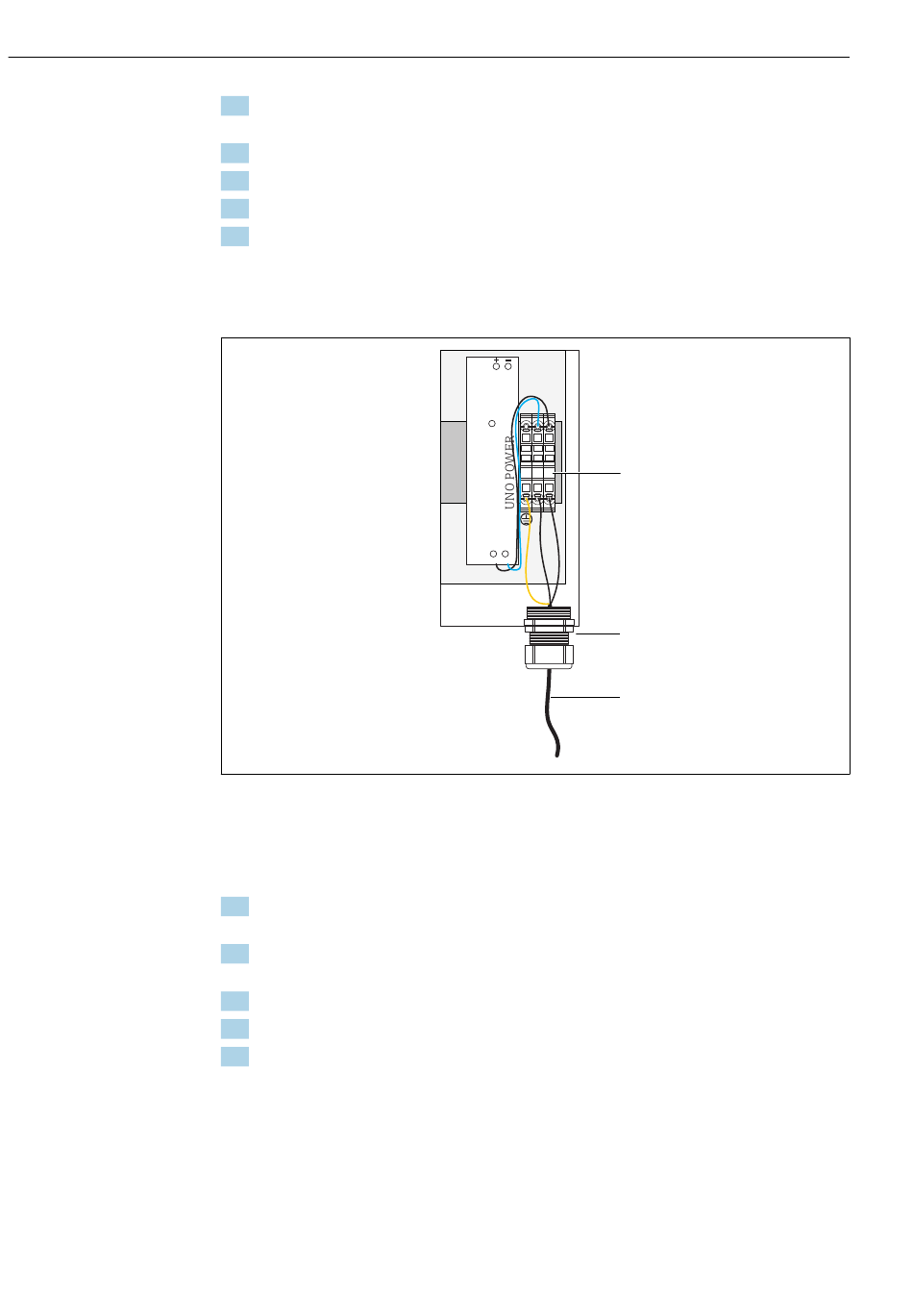

Raccorder la tension d' a limentation 100 à 240 V AC
1
Borniers
2
Entrée de câble
3
Câble d' a limentation
1. Faire passer le câble d' a limentation dans le boîtier par le presse-étoupe du port de
raccordement G.
2. Raccorder la terre de protection au bornier vert/jaune "1". Le bornier est marqué d' u n
symbole pour le raccordement de la terre de protection.
3. Raccorder le conducteur neutre N au bornier bleu "2". Le bornier est marqué "N".
4. Raccorder la phase L1 au bornier gris "3". Le bornier est marqué "L".
5. Fermer le boîtier → 17.
6.6
Raccorder le Liquiline CM444 et l'Edge Device
Modbus
La transmission de signal entre le transmetteur Liquiline CM444 et l' E dge Device Modbus
se fait via le câble Ethernet fourni. La connexion Ethernet dans le transmetteur est déjà
établie en usine.
Smart System pour les eaux de surface SSP100
Output DC
24V 30W
DC OK
1
1
2 3
N
L
Input AC
100V-240V
L N
2
3
A0037821
Endress+Hauser
