Smart System pour les eaux de surface SSP100
Endress+Hauser
Raccordement des capteurs
1. Raccorder le câble de mesure du capteur d' o xygène COS51D au port de raccordement
1.
2. Raccorder le câble de mesure des capteurs de conductivité CLS50D au port de
raccordement 2.
3. Raccorder le câble de mesure du capteur de pH CPF81D au port de raccordement 3.
6.5
Raccordement électrique de l'Edge Device Modbus
6.5.1
Préparer l'Edge Device Modbus
Modbus Edge Device
4
3
2
1
18

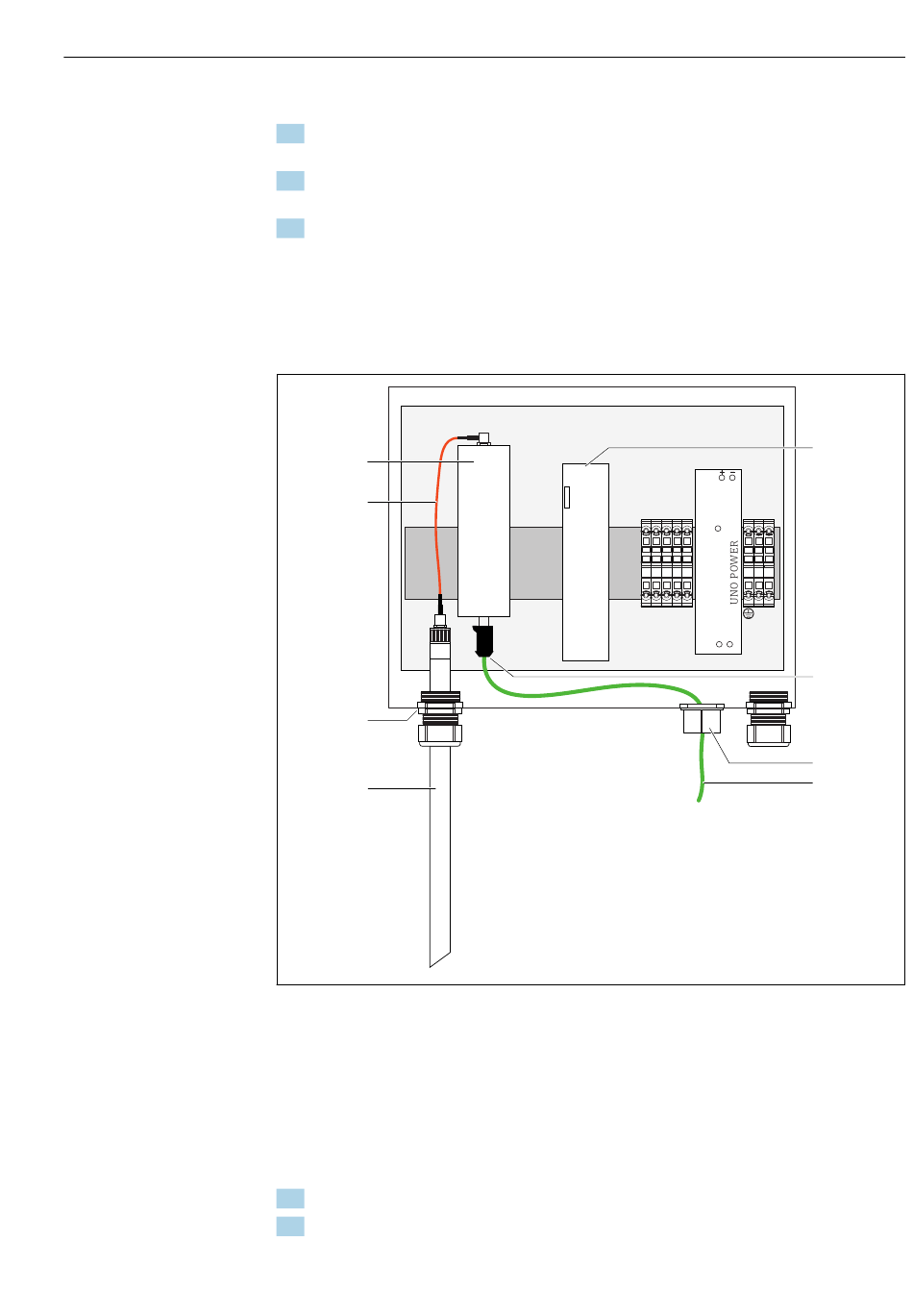

Préparation de l' E dge Device Modbus
1
Antenne LTE
2
Presse-étoupe au port de raccordement A
3
Antenne – câble de raccordement modem LTE
4
Modem LTE Teltonica
5
CPU (Kunbus RevPi 3)
6
Connexion libre du modem LTE Teltonica
7
Presse-étoupe divisé
8
Câble Ethernet (connexion Modbus TCP)
1. Ouvrir le boîtier de l' E dge Device Modbus → 17.
2. Raccorder le câble de raccordement de l' a ntenne à l' a ntenne LTE.
Power
A1
A2
Teltonica
LTE
Modem
Kunbus
RevPi 3
(CPU)
Raccordement électrique
5
Output DC
24V 30W
DC OK
4 5 6 7 8
1
2 3
N
L
Input AC
100V-240V
L N
6
7
8
A0037744
21
