Smart System pour les eaux de surface SSP100
Endress+Hauser
7

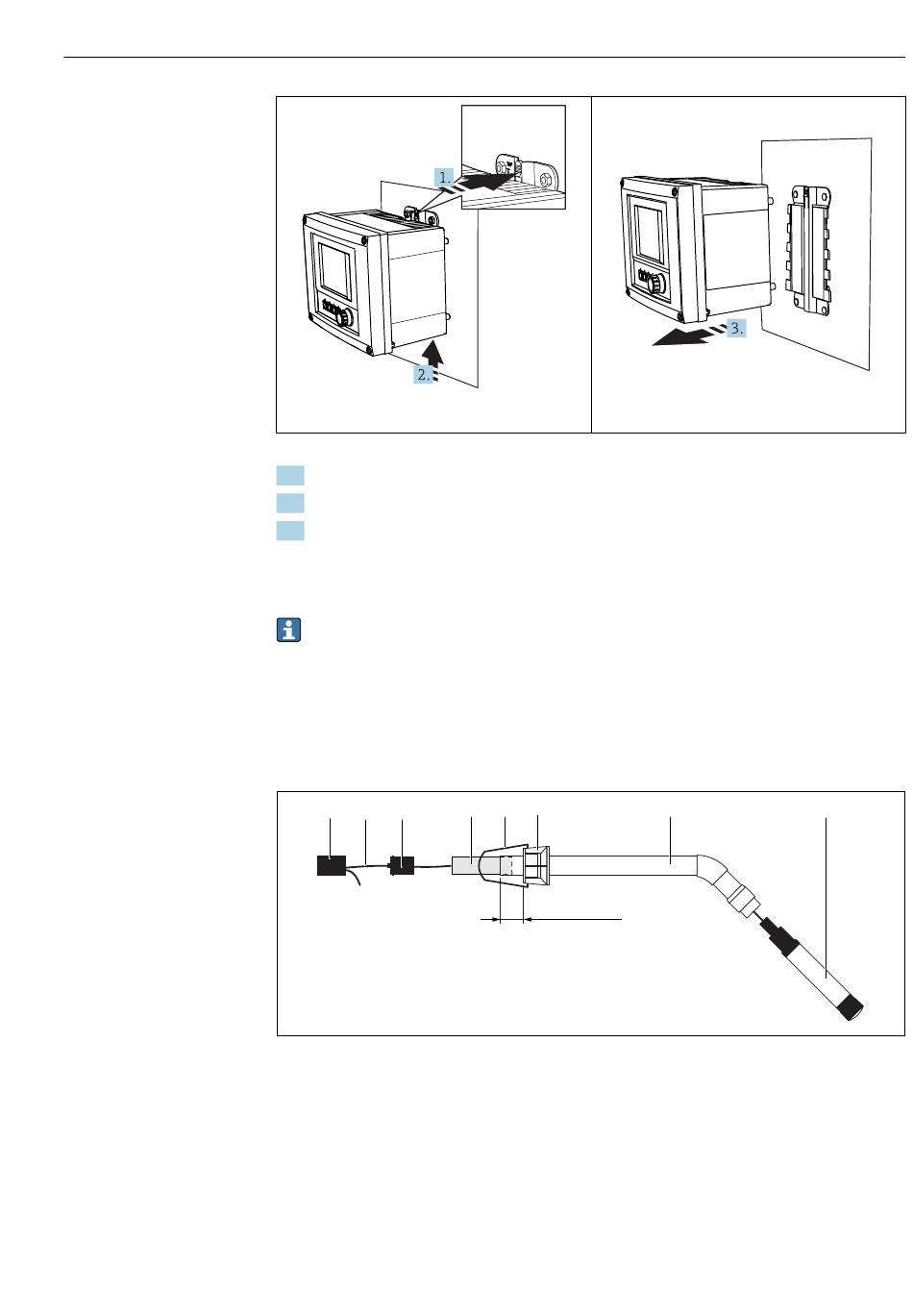

Démontage – Etapes 1 et 2
1. Pousser la languette de retenue vers l' a rrière.
2. Pousser l' a ppareil vers le haut hors du support.
3. Retirer l' a ppareil par l' a vant.
5.2
Assembler les supports à immersion CYA112
Noter que les supports à immersion sont équipés de différents adaptateurs de capteur.
Les capteurs suivants sont montés avec le support à immersion CYA112 :
• Capteur d' o xygène COS51D avec adaptateur de capteur NPT3/4
• Capteur de conductivité CLS50D avec adaptateur de capteur G3/4
• Capteur de pH CPF81D avec adaptateur de capteur NPT3/4
Assemblage du support à immersion
2
3
1
9
Support à immersion CYA112 avec capteur monté
1
Capuchon anti-projection
2
Câble de capteur ou câble de mesure, selon le capteur
3
Bouchon en caoutchouc
4
Poids
5
Etrier de montage
6
Bague de serrage multifonction
7
Support à immersion composé d' u n tube à immersion, d' u ne équerre de raccordement et d' u n adaptateur de
capteur
8
Capteur
A0025890
8
4
5
6
60 ... 80 mm
Démontage – Etape 3
7
Montage
A0025891
8
A0037745
15
