Montage
14
5
Montage
5.1
Liquiline CM444 et Edge Device Modbus
5.1.1
Monter le Liquiline CM444 et l'Edge Device Modbus
Fixer le transmetteur Liquiline CM444 et l' E dge Device Modbus au mur à l' a ide d' u ne
plaque de montage.
Pour plus d' i nformations sur les dimensions, voir l' I nformation technique du "Liquiline
CM444" et l' I nformation technique du "Modbus Edge Device"→ 7.
≥

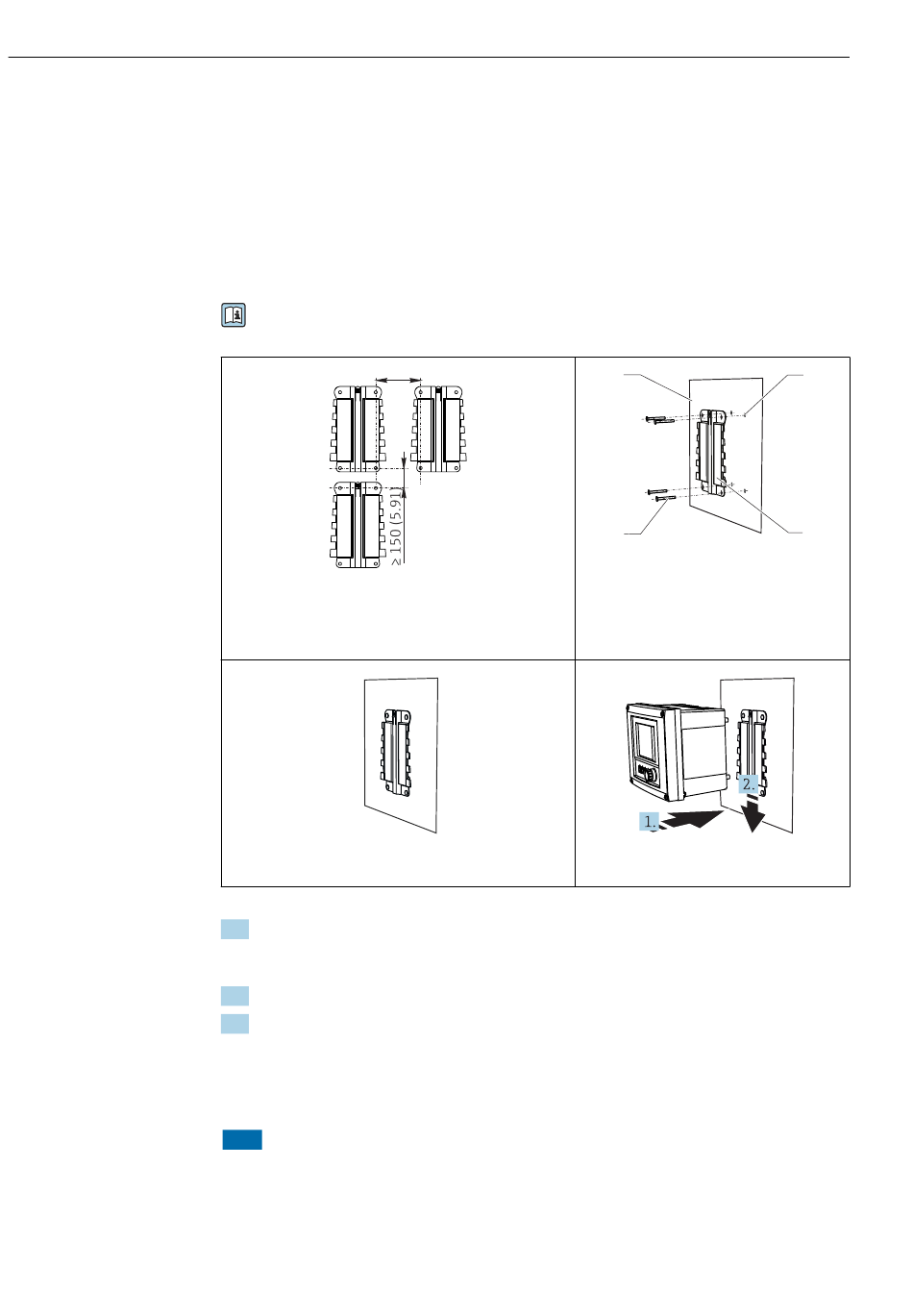

340 (13.4)
3
Dégagement de montage nécessaire en mm (in)
5
Plaque de montage montée
1. Monter les plaques de montage. Respecter les dégagements indiqués pour le
montage. Le diamètre des perçages dépend des chevilles utilisées. Les chevilles et vis
ne sont pas fournies.
2. Accrocher l' a ppareil au support.
3. Pousser l' a ppareil vers le bas dans le support jusqu' à ce qu' i l s' e ncliquette.
5.1.2
Démonter le Liquiline CM444 et l'Edge Device Modbus
Démonter le transmetteur Liquiline CM444 et l' E dge Device Modbus de la même manière.
AVIS
Chute de l'appareil
Dommage à l' a ppareil
‣
Lors de son dégagement du support par le haut, fixer l' a ppareil de manière à ce qu' i l ne
tombe pas.
‣
Démonter l' a ppareil à deux de préférence.
Smart System pour les eaux de surface SSP100
1
4
4
Monter la plaque de montage
A0012686
1
Mur
2
Perçages (x 4)
3
Plaque de montage
4
Vis
6 mm (non fournies)
A0027799
6
Accrocher l' a ppareil et l' e ncliqueter
2
3
A0027798
A0027797
Endress+Hauser
