FRANÇAIS
PRESSE HYDRAULIQUE
TYPE HT131LN-C
1. CARACTERISTIQUES GENERALES
– Tête: en "C" avec ouverture élargie, voir Fig. 1 (*).
– Domaine d'application: conçue pour le sertissage des connecteurs electriques (cosses
et manchons) jusqu'à ............................................................... 400 mm
– Force de sertissage: .............................................................. 130 kN
– Pression nominale: ................................................................ 700 bar
– Dimensions: hauteur ............................................................. 538 mm
largeur (bras mobile fermé) .............................. 144 mm
largeur (bras mobile ouvert) ............................. 344 mm
– Poids: ...................................................................................... 7 kg
– Huile: ..................................................... AGIP ARNICA 22

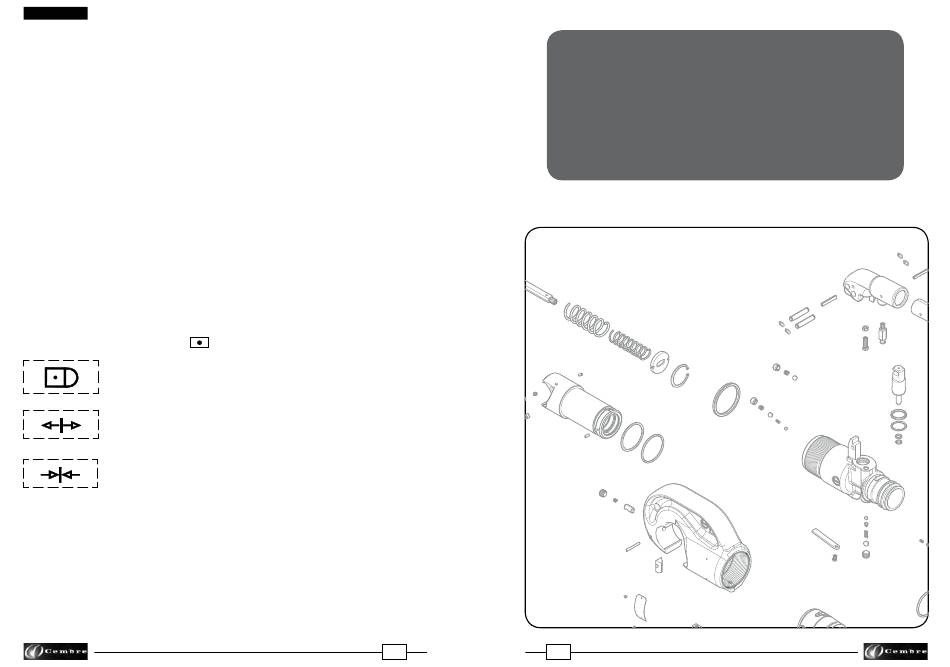

– Positions de fonctionnement: les trois positions de fonctionnement de la presse sont
mentionnées sur le bras principal (200), qui pivote sous le corps (13) de presse, et sont
sélectionnées face au repère fixe
Repère de repos: c'est la position où l'outil doit être au repos.
Le bras mobile (203) est bloqué par le loquet (49).
Repère de décompression: l'outil à cette position, en amenant et
maintenant le bras mobile (203) contre le bras principal (200)
relache sa pression et ouvre ainsi les matrices.
Repère de travail: En liberant le bras mobile, le bras principal
tourne et se deplace automatiquement dans la position de
travail; en actionnant le bras mobile (203) se permet la montée
en pression et la fermeture des matrices.
– Avance rapide: l'outil passe automatiquement de la vitesse rapide d'approche des
matrices, à la vitesse lente de montée en pression.
– Sécurité: l'outil est pourvu d'une valve de surpression.
Pour vérifier le bon fonctionnement de cette valve, un manomètre spécial, notre réf.
MPC1, est disponible à la demande.
(750 MCM)
2
(14.6 sh ton)
(10,000 psi)
(21.18 in.)
(5.67 in.)
(13.54 in.)
(15.4 lbs)
ou
ESSO INVAROL EP22
ou équivalent
(voir Fig. 1).
7
SPARE PARTS LIST
PIECES DETACHEES
ERSATZTEILLISTE
LISTA DE PIEZAS DE REPUESTO
LISTA DEI RICAMBI
HT131LN-C
24
