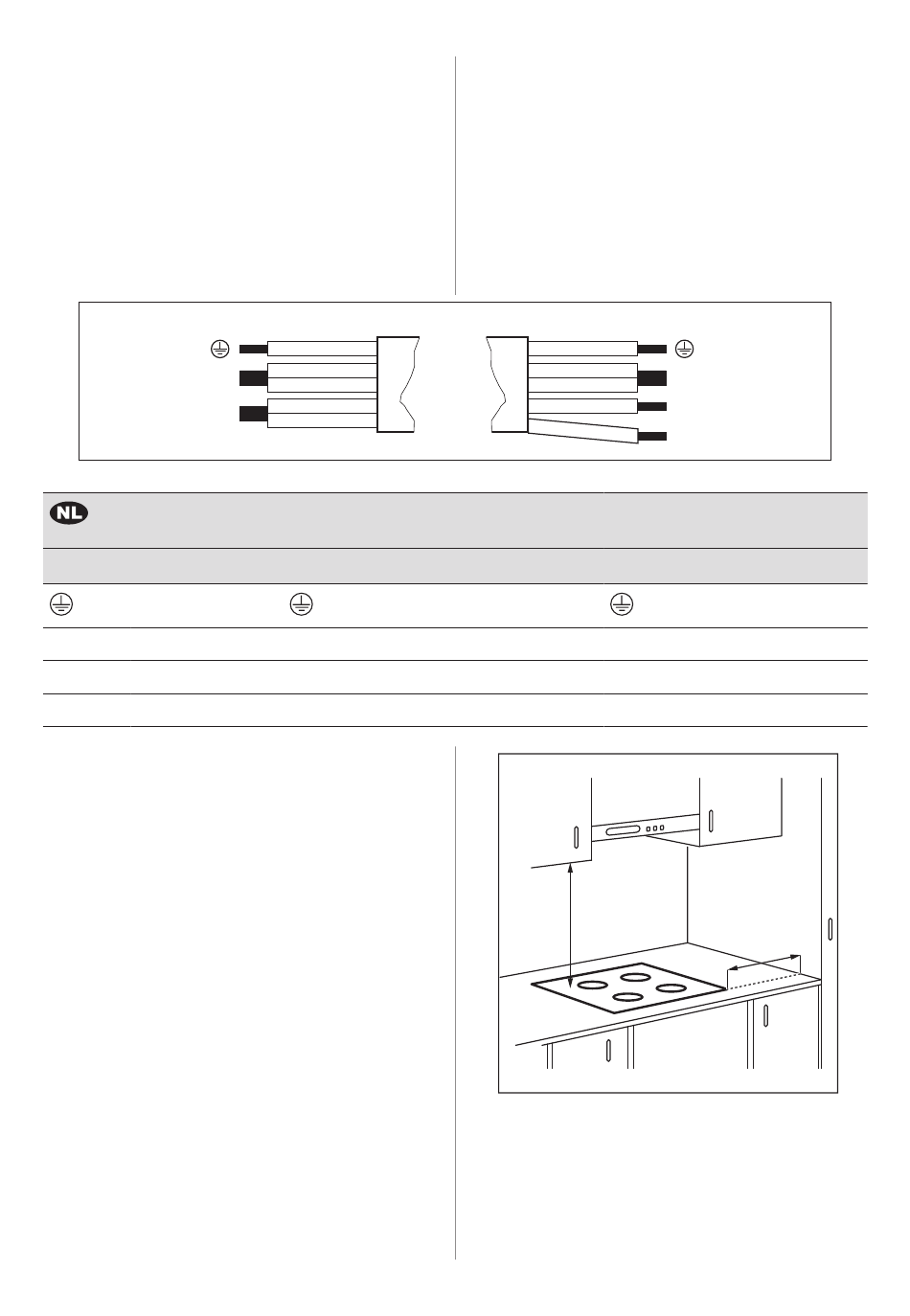

Eenfasige aansluiting
1. Verwijder de huls voor het kabeluiteinde
van de zwarte en bruine draden.
2. Verwijder een deel van de isolatie van de
bruine en zwarte kabeluiteinden.
3. Sluit de uiteinden van zwarte en bruine
kabels aan.
4. Breng een nieuwe draadeindhuls aan op
het uiteinde van de gedeelde draad
(speciaal gereedschap vereist).
N
L
220 - 240 V~
5x1,5 mm²
Groen - geel
N Blauw en blauw
L1 Zwart
L2 Bruin
3.4 Montage
Hanteer het apparaat voorzichtig tijdens de
installatie om buigen of beschadiging van het
frame te voorkomen.
Als je de kookplaat onder een kap installeert,
raadpleeg je de installatie-instructies van de
afzuigkap voor de minimumafstand tussen de
apparaten.
54 NEDERLANDS
220-240 V~
Tweefasige aansluiting: 400 V2N~
5x1,5 mm² of 4x2,5 mm²
N
L1
L2
NL-aansluiting
1. Verwijder de kabeleindhuls van de
blauwe draden.
2. Verwijder een deel van de isolatie van de
blauwe kabeluiteinden.
3. Breng een nieuwe draadeindhuls aan op
het uiteinde van elke draad (speciaal
gereedschap vereist).
400V 2~N
Eenfasige aansluiting: 220 -
240 V~
5x1,5 mm² of 3x4 mm²
Groen - geel
Blauw en blauw N
Zwart L
Bruin
min.
500mm
Als het apparaat boven een lade wordt
geïnstalleerd, kan de ventilatie van de
kookplaat de artikelen die zich in de lade
bevinden tijdens het bereidingsproces
opwarmen.
N
L1
L2
Groen - geel
Blauw en blauw
Zwart en bruin
min.
50mm
