HYGRASGARD

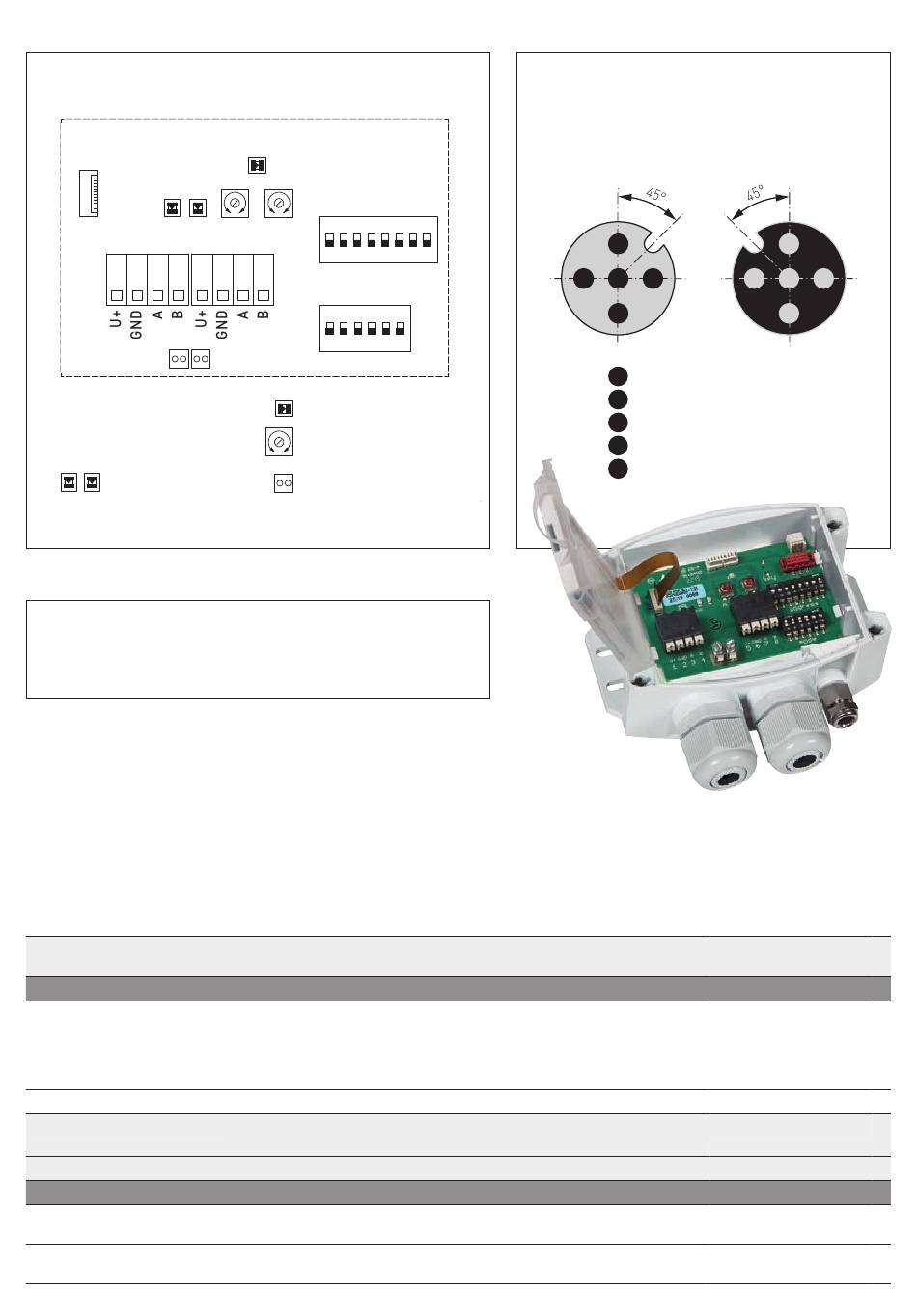

Схема подключения
Plug for
display
1 2 3 4 5 6 7 8
SHD
DIP A: Bus address
DIP B: Bus parameters
(Baud rate, parity...)
Telegram indicator
Reception (LED green)
Error (LED red)
Ручная установка смещения
Датчики настроены и откалиброваны на заводе.
Для дополнительной калибровки измеренного значения имеется
два потенциометра смещения (A ⁄ B). Диапазон дополнительной
регулировки составляет прим. ± 5 °C (A) или ± 10 % отн. вл. (B).
Тип ⁄ WG01
VFTF - Modbus - T3
V F T F - M o d b u s -T 3
V F T F - M o d b u s -T 3 LCD
Дополнительная плата:
Примечание:
ПРИНА Д ЛЕЖНОСТИ
KA2 -Modbus
LA -Modbus
VFTF - Modbus-T3
ON
A offset B
1 2 3 4 5 6 7 8
address
ON
DIP B
1 2 3 4 5 6
mode
SHD
LED (internal status)
Offset correction
Shielding
Диапазон измерений ⁄ индикация
влажность (переключаемый)
0...100 % отн. вл. (default)
0...80 г ⁄ кг (MV)
0...80 г ⁄ м³ (AH)
0...85 кДж ⁄ кг (ENT.)
0...+50 °C (DP)
(5 x см. выше)
Длина кабеля (KL = ок. 2 м), опционально — другие длины
Присоединение кабеля с разъемом M12 согласно DIN EN 61076-2-101
Система единиц SI (default) или английская система мер (можно переключать посредством шины Modbus)
Коммуникационный адаптер (с интерфейсом USB и RS485) для
подключения к системе (вкл. программное обеспечение для быстрого пуска)
Оконечное устройство (с согласующим резистором)
в качестве активной оконечной нагрузки шины в сетях RS485
HYGRASGARD ® Разводка контактов
xx - Modbus - T3
(M12 опция)
DIP A
Выход
Температура
–35...+80 °C Modbus
(1 x см. выше) Modbus
16
MALE
2
3 5 1
4
1
+UB
2
Modbus A
3
–UB GND
4
Modbus B
5
Shield
Арт. №
Дисплей
1201-62 56-1000- 000
■ 1201- 6256- 1400- 000
1906- 1200- 0000- 100
1906- 1300- 0000- 100
Rev. Data - V40
®
HYGRASGARD
xx - Modbus - T3
FEMALE
2
1 5 3
4
по запросу
по запросу
