S+S Regeltechnik HYGRASGARD VFTF-Modbus-T3 Notice D'instruction page 12

F
®
HYGRASGARD

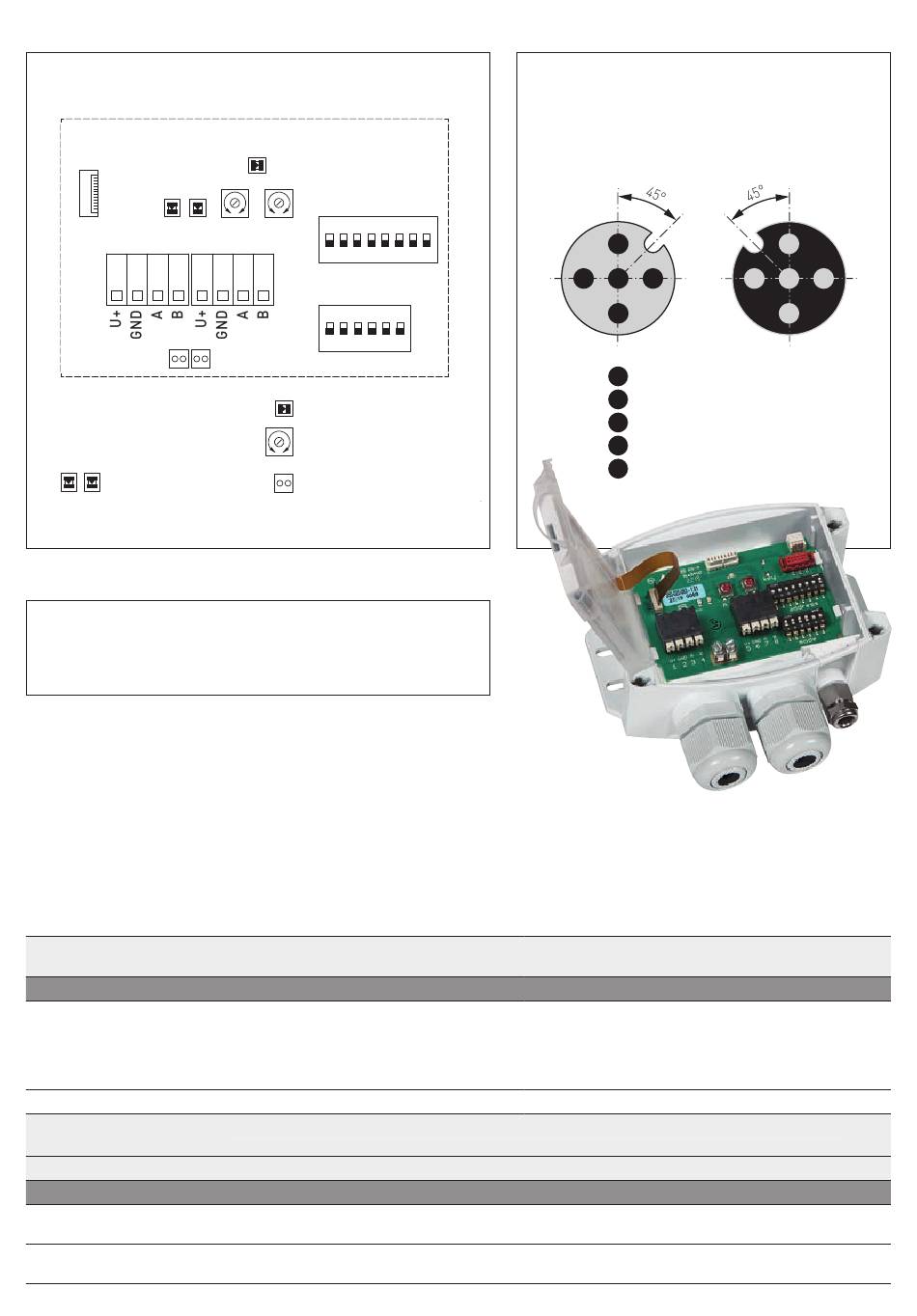

Schéma de raccordement
Plug for
display
1 2 3 4 5 6 7 8
SHD
DIP A: Bus address
DIP B: Bus parameters
(Baud rate, parity...)
Telegram indicator
Reception (LED green)
Error (LED red)
Réglage manuel de l'offset
Les sondes sont réglées et étalonnées en usine.
Deux potentiomètre offset (A ⁄ B) sont disponibles
pour le réglage ultérieur de la valeur de mesure.
La plage de réglage est d'env. ± 5 °C (A) ou. ± 10 % h.r. (B).
Type ⁄ WG01
VFTF - Modbus - T3
V F T F - M o d b u s -T 3
V F T F - M o d b u s -T 3 LCD
Supplément :
Remarque :
ACCESSOIRES
KA2 -Modbus
LA -Modbus
VFTF - Modbus-T3
ON
A offset B
1 2 3 4 5 6 7 8
address
ON
DIP B
1 2 3 4 5 6
mode
SHD
LED (internal status)
Offset correction
Shielding
plage de mesure ⁄ affichage
humidité (commutable)
0...100 % h.r. (default)
0...80 g ⁄ kg (MV)
3
0...80 g ⁄ m (AH)
0...85 kJ ⁄ kg (ENT.)
0...+50 °C (DP)
(5 x comme plus haut)
Longueur de câble (KL = env. 2 m), autres longueurs en option
Raccordement de câble avec connecteur M12 selon DIN EN 61076-2-101
système d'unités SI (default) ou Impérial (commutable via Modbus).
Adaptateur de communication (avec interface USB et RS485)
pour la connexion au système (avec logiciel de démarrage rapide)
Appareil de terminaison de ligne (avec résistance de terminaison)
en tant que terminaison de bus active de réseaux RS485
HYGRASGARD ® Affectation des plots de
xx - Modbus - T3
connexion (M12 en option)
DIP A
sortie
température
–35...+80 °C Modbus
(1 x comme plus haut) Modbus
12
MALE
2
3 5 1
4
1
+UB
2
Modbus A
3
–UB GND
4
Modbus B
5
Shield
référence
écran
1201- 6256-1000- 000
■ 1201- 6256-1400- 000
1906- 1200- 0000- 100
1906- 1300- 0000- 100
Rev. Data - V40
®
HYGRASGARD
xx - Modbus - T3
FEMALE
2
1 5 3
4
sur demande
sur demande
