Installation und Verkabelung
7.5.2. klemmenbelegung und Verwendung
der auswahl-schalter
A
CURRENT
SINK SOURCE
4 poliges Flach-
B
bandkabel zum
OFF ON
Anschluss des
Durchfluss-
Sensors
4
DO3
5
Schalter A : siehe Bild 13
Schalter B : siehe Bild 14
Type 8045
1
Iout L+ L - PE P+ P-
Supply PULSE
AO1
18...36 Vdc DO1
PE
DI1
PE
-
+
DO2
klemmleiste 1
Iout: 4-20 mA-Ausgang (AO1)
L+: V+ (positive Stromversorgung)
L-: 0V (Erde der Stromversorgung)
PE: Funktionnelle Erde, im Werk verkabelt (siehe Bild 15)
P+: positiver Transistorausgang (DO1)
2
P-: negativer Transistorausgang (DO1)
klemmleiste 2
PE: Abschirmung der Versorgungs- und der AO1- und
DO1-Ausgangs-Kabel
3
klemmleiste 3
PE: Funktionnelle Erde des Kabels des DI1 Digitaleingangs
-: negatives Signal des DI1 Digitaleingangs
+: positives Signal des DI1 Digitaleingangs
klemmleiste 4 : Verkabelung des DO2 Relaisausgangs
klemmleiste 5 : Verkabelung des DO3 Relaisausgangs

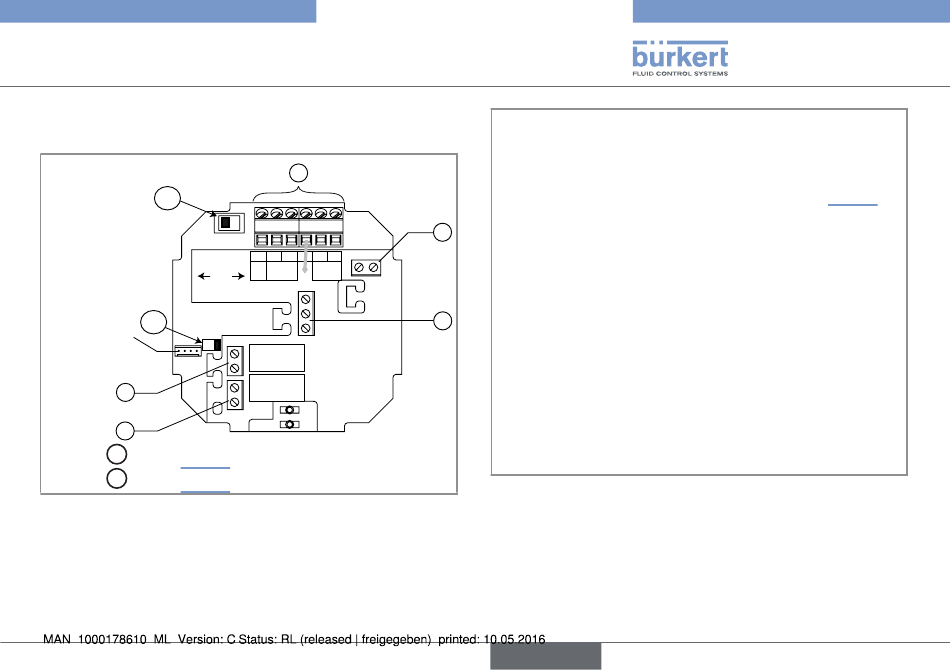

Bild 12: Klemmenbelegung
