Installation und Verkabelung
7.3. installation in die
rohrleitung eines 8045 mit
G2''-Überwurfmutter
Um eine hohe Genauigkeit der Messung und eine gute
Stabilität des Durchfluss-Nullpunkts zu gewährleisten, den
Sensor mindestens 24 Stunden vor der Kalibrierung mit der
Prozess-Flüssigkeit in Kontakt bringen.
→
Das Fitting S020 in die Rohrleitung einbauen und dabei die
Hinweise des Kap. 7.2 beachten.
→
Prüfen, ob die Dichtung auf dem Fitting sitzt und ob sie unversehrt
ist. Die Dichtung erforderlichenfalls ersetzen.
→
Prüfen, ob die Dichtung (Punkt 6 Bild 8) auf dem Durchfluss-
Sensor sitzt.
→
Die Überwurfmutter (Punkt 3 Bild 8) auf das Fitting setzen.
→
Den Sprengring (Punkt 2 Bild 8) in die Rille (Punkt 5 Bild 8)
einsetzen.
→
Das Gerät so positionieren, dass der Pfeil auf der Seite
des Gehäuses in die Fließrichtung zeigt: Die Zähler werden
inkrementiert.
→
Das Gerät (Punkt 1 Bild 8) ins Fitting einsetzen.
→
Die Überwurfmutter (Punkt 3 Bild 8) mit der Hand am Gerät
festschrauben.
Type 8045
1
6
Elektroden
2
3
5
4

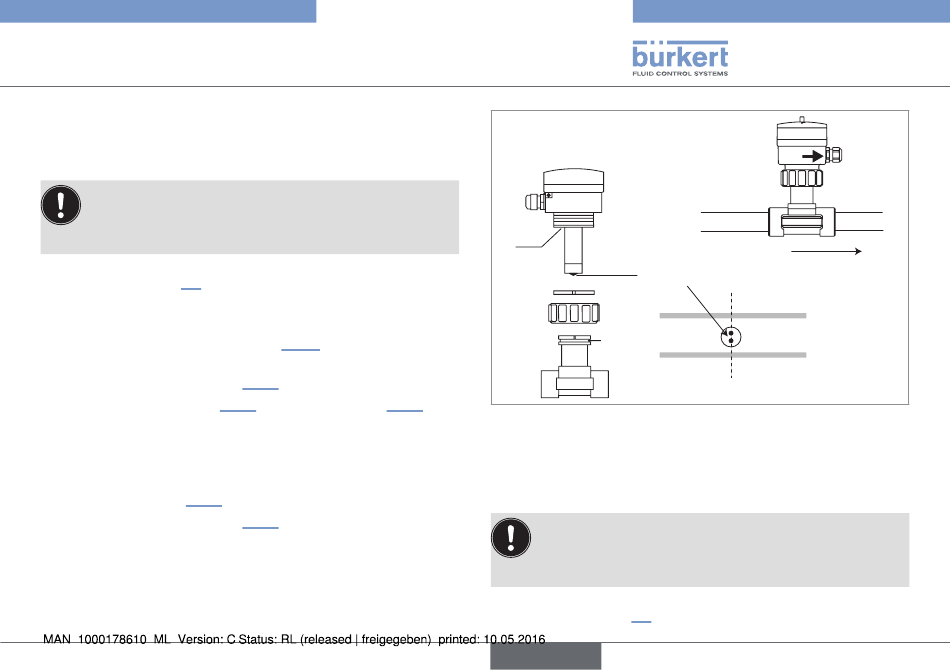

Bild 8: Installation in die Rohrleitung eines 8045 mit
G2''-Überwurfmutter
7.4. installation in die rohrleitung
eines 8045 mit clamp-anschluss
Um eine hohe Genauigkeit der Messung und eine gute
Stabilität des Durchfluss-Nullpunkts zu gewährleisten, den
Sensor mindestens 24 Stunden vor der Kalibrierung mit der
Prozess-Flüssigkeit in Kontakt bringen.
→
Das Fitting S020 in die Rohrleitung einbauen und dabei die
Hinweise des Kap. 7.2 beachten.
