NOTE
Description du module M-Bus
http://www.integra-metering.com/en/1481/CALEC%C2%AE-ST-
•
II.htm?id=21900
NOTE

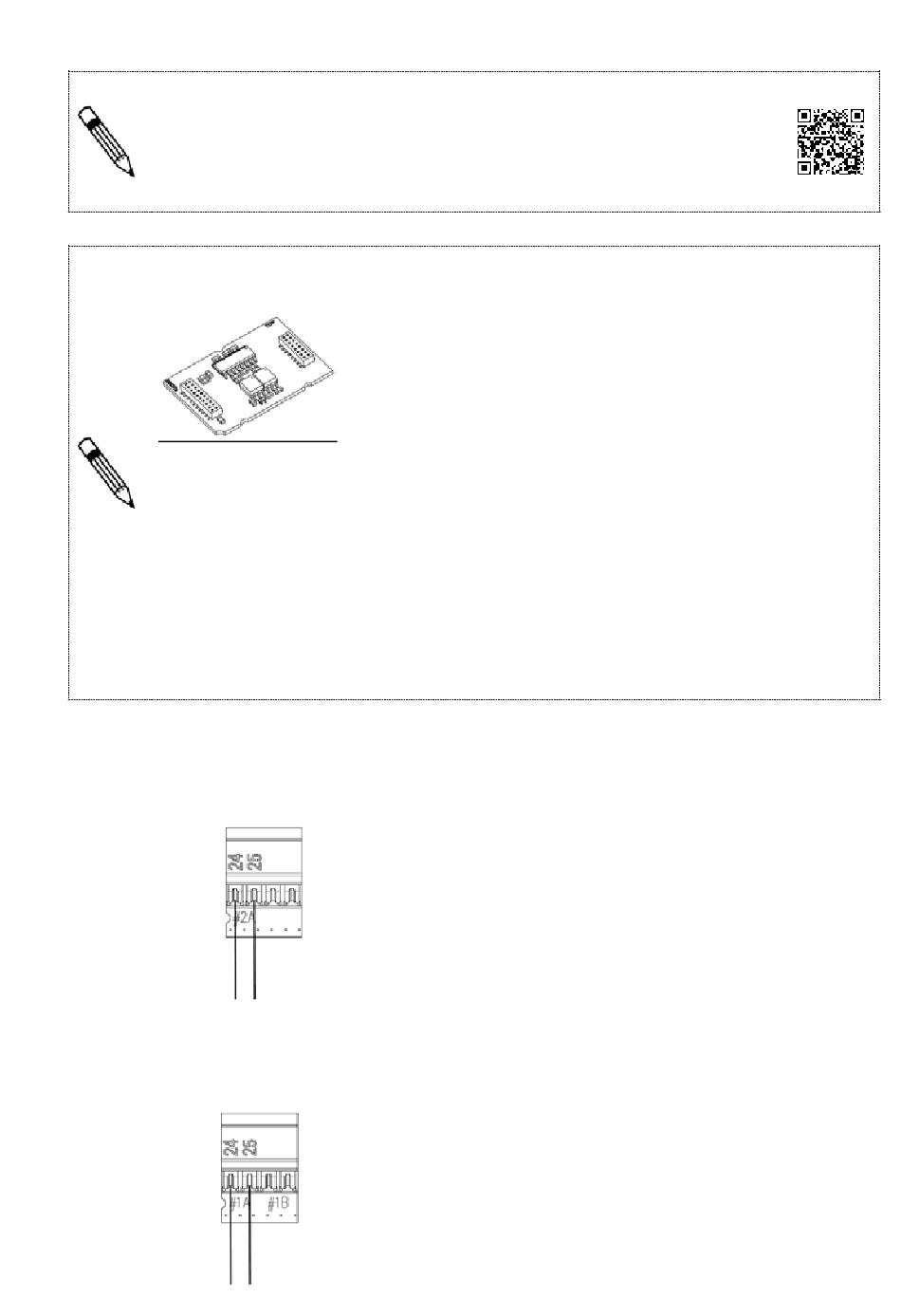

Module M-Bus au socket #2 / socket #1
Utilisation via les bornes 24/25 (#2A) / 24/25 (#1A)
•
• Les sorties analogiques sont séparées galvaniquement
• Possibilité d'utiliser une adresse primaire et secondaire
• Possibilité de réglage du baud
• Réglages d'usine
Possibilités de programmation de ce module voir M-Bus (à partir de p.40)
•
Il est possible de programmer les deux sockets indépendamment l'un de l'autre
•
5.9.4 Module M-Bus au socket #2A
5.9.5 Module M-Bus au socket #1A
o Adresse primaire
o Adresse secondaire
o Baud
0
Numéro de série
2400Baud
1. Mettre le CALEC
2. Enlever le couvercle avant (voir 4.5)
3. Brancher le M-Bus aux bornes 24 et
25 (#2A)
4. Fermer le couvercle avant
5. Mettre sous tension
Le M-Bus est prêt à être utilisé
1.
2. Mettre le CALEC
3. Enlever le couvercle avant (voir 4.5)
4. Brancher le M-Bus aux bornes 24 et 25
(#1A)
5. Fermer le couvercle avant
6. Mettre sous tension
Le M-Bus est prêt à être utilisé
® ST II hors tension
® ST II hors tension
