Sorties numériques / signaux d'état / alarmes
NOTE
Sortie numérique (impulsion, état, alarme) #1 et #2
• Respect des spécifications du signal d'impulsion pour le signal d'impulsion utili-
sé
Utiliser l'interrupteur S1 pour la configuration P
•
Possibilités de programmation de cette entrée, voir OUTPUTS (p.40)
•

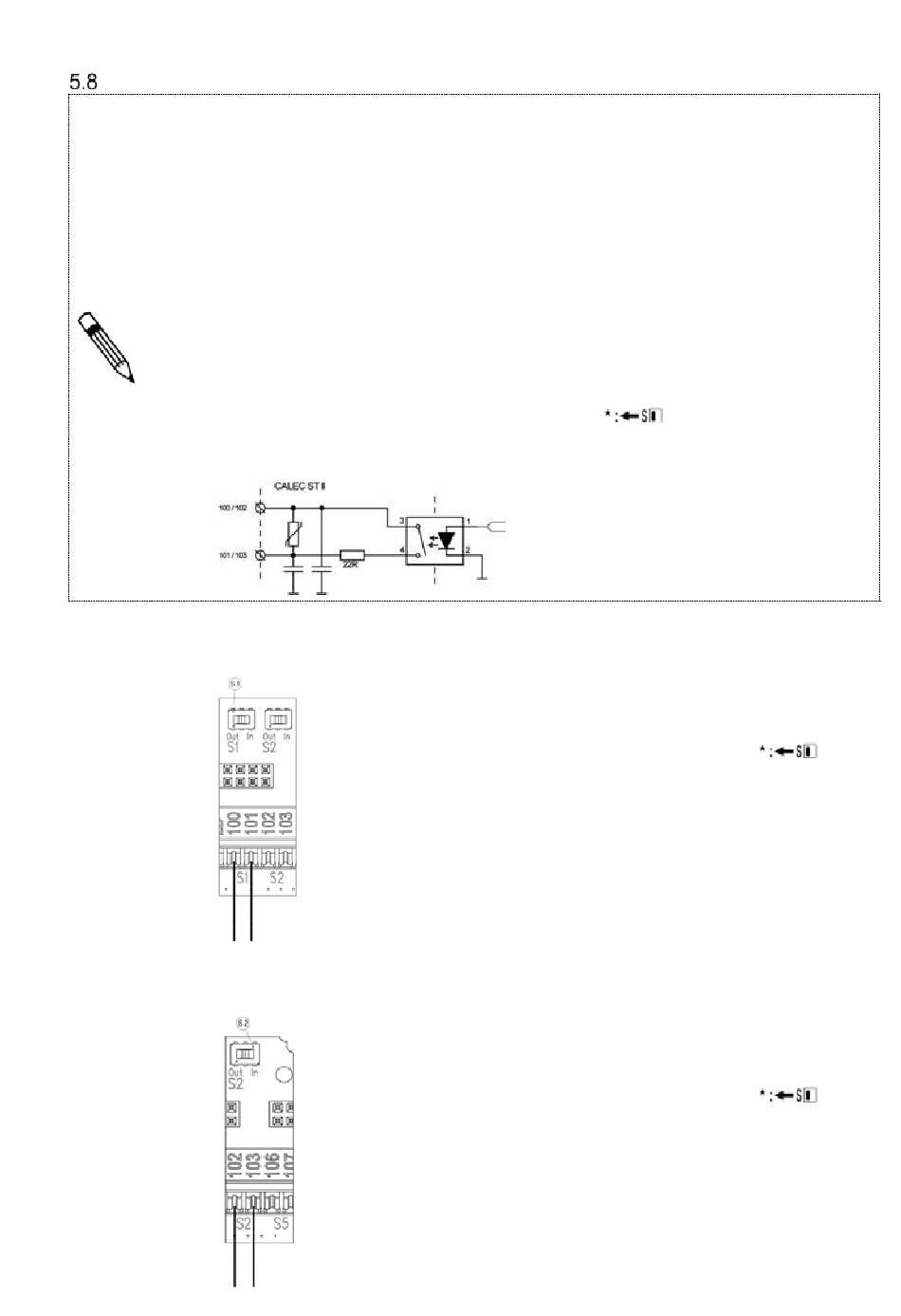

Schéma connexion de sortie
•
5.8.1 Sortie numérique (impulsion, état, alarme) #1
5.8.2 Sortie numérique (impulsion, état, alarme) #2
o Tension de commutation:
o Courant de commutation:
o Seuil de commutation R
o Seuil de commutation R
o Séparation galvanique:
o Fréquence d'impulsion:
o Largeur d'impulsion:
maxi. 48VDC, 36VAC
maxi. 100mA
: ≤25Ω
ON
: ≥1MΩ
OFF
maxi. 48V
maxi. 4Hz
100ms
1. Mettre le CALEC
2. Enlever le couvercle avant (voir 4.5)
3. Retirer l'organe de calcul
4. Commuter l'interrupteur S1
Out
5. Brancher le signal d'impulsion aux
bornes 100 et 101
6. Enficher l'organe de calcul
7. Fermer le couvercle avant
Possibilité d'utiliser le signal numérique #1
1. Mettre le CALEC
2. Enlever le couvercle avant (voir 4.5)
3. Retirer l'organe de calcul
4. Commuter l'interrupteur S2
Out
5. Brancher le signal d'impulsion aux
bornes 102 et 103
6. Enficher l'organe de calcul
7. Fermer le couvercle avant
Possibilité d'utiliser le signal numérique #2
Out
ST II hors tension
®
® ST II hors tension
