6.1 Einbauort
Hinweis:
überschritten werden.
waagerecht sein.
Lösungsmitteln und Dämpfen zu schützen.
6.2 Hydraulischer Anschluss der Kopftypen
1iD bis 6iD
Die folgenden Abbildungen zeigen die Anschlussmöglich-
keiten mit den verschiedenen Anschlussköpfen und Leit-
wertmessgeräten.
6.2.1 Hydraulischer Anschluss MINISTIL
Anschlusskopf Typ 1iD
5 4
6
7

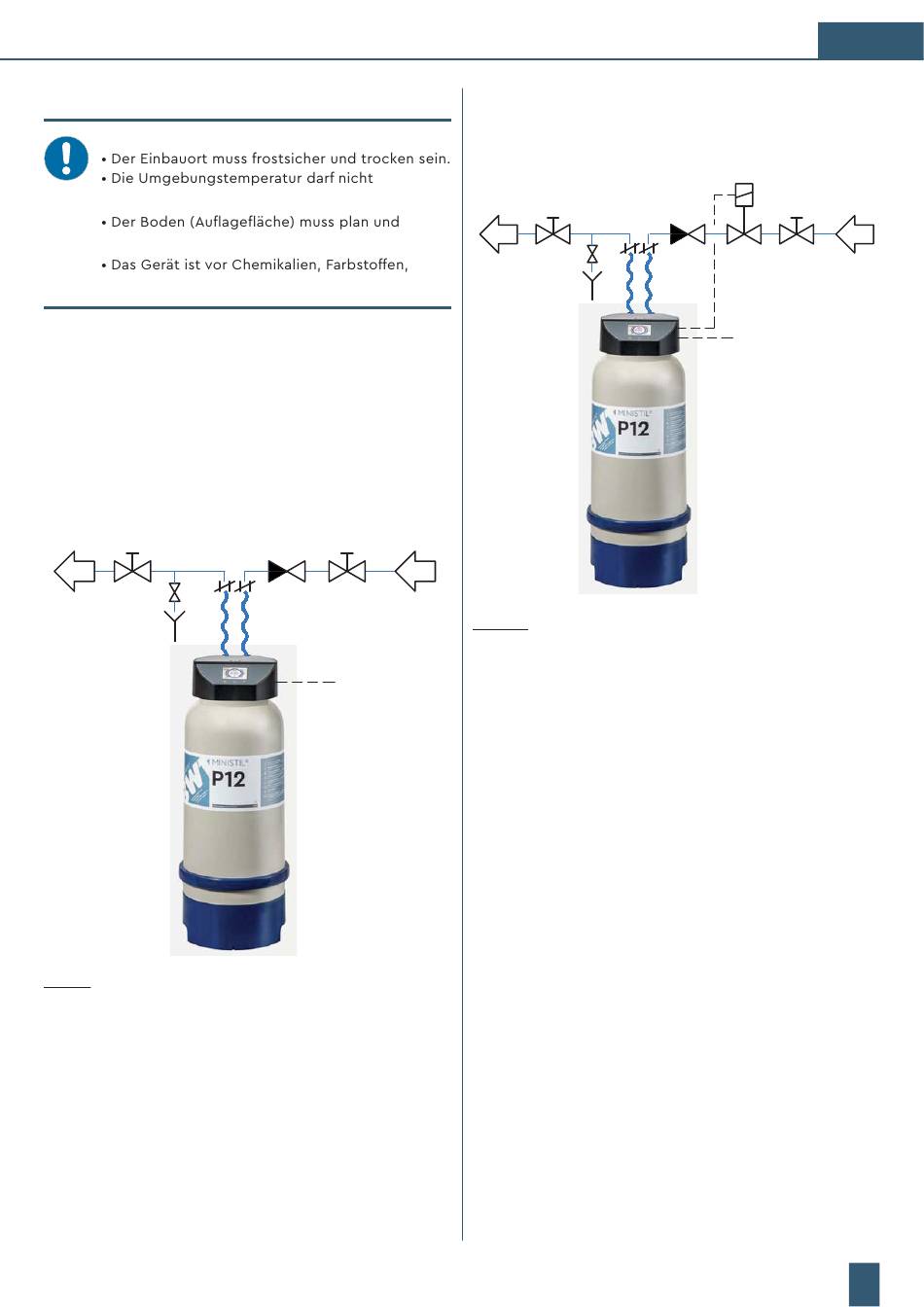

Abb. 9: Anschluss MINISTIL Anschlusskopf Typ 1iD
(1) Handabsperrventil
(2) Rückschlagventil
(3) Flexibler gewebeverstärkter Anschlussschlauch
(4) Entlüftungsventil
(5) Handabsperrventil
(6) Anschlusskopf
(7) Vollentsalzungspatrone
(8) Elektrischer Anschluss 9 V DC via Netzadapter
2
1
3
8
9V DC
via Adapter
6.2.2 Hydraulischer Anschluss MINISTIL
Anschlusskopf Typ 2iD
5
6
7
8
Abb. 10: Anschluss MINISTIL Anschlusskopf Typ 2iD
(1) Handabsperrventil
(2) Magnetabsperrventil verbunden mit Kopf
(3) Rückschlagventil
(4) Flexibler gewebeverstärkter Anschlussschlauch
(5) Entlüftungsventil
(6) Anschlusskopf
(7) Handabsperrventil
(8) Vollentsalzungspatrone
(9) Elektrischer Anschluss 24 V DC via Netzadapter
3 2 1
4
24V DC
via Adapter
