Configuration
32
6.3 Interface FOUNDATION Fieldbus
6.3.1 Architecture du système
L' i llustration suivante montre deux exemples typiques de réseau FOUNDATION Fieldbus
avec les composants associés.
FF-HSE
LD
BT
PS

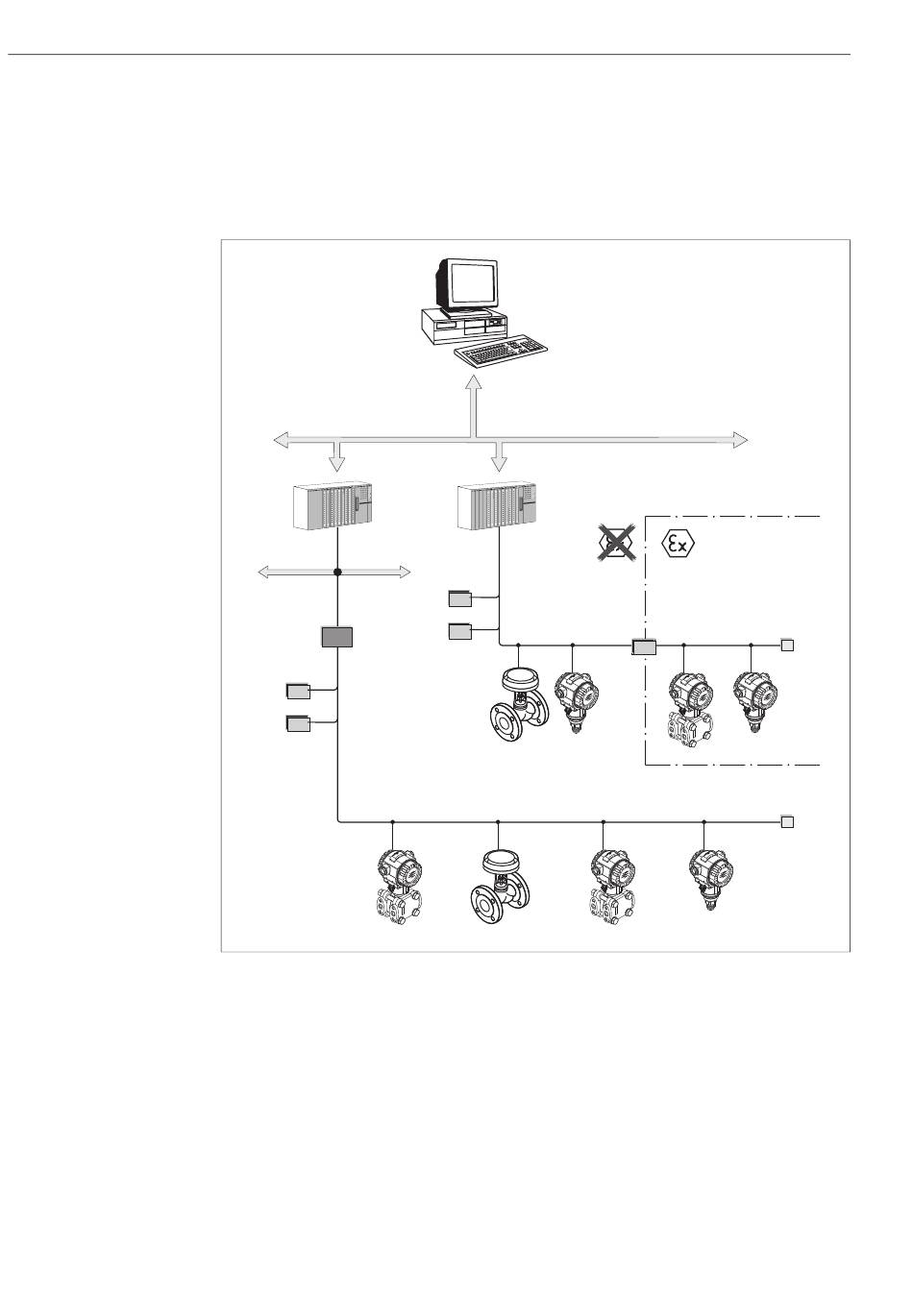

Fig. 21: Architecture de système FOUNDATION Fieldbus avec composants associés
FF-HSE : High Speed Ethernet, FF-H1 : FOUNDATION Fieldbus-H1, LD : appareil de liaison FF-HSE/FF-H1,
PS : alimentation de bus, SB : barrière de sécurité, BT : terminaison de bus
Les options de raccordement au système suivantes sont disponibles :
– Un appareil de liaison assure la connexion avec les niveaux de bus de terrain de niveau supérieur (p. ex. High Speed Ethernet (HSE)).
– Une carte FF-H1 est nécessaire pour se connecter directement à un système de commande de process.
Pour plus d' i nformations sur FOUNDATION Fieldbus, consulter le manuel de mise
en service BA00013S "FOUNDATION Fieldbus Overview, Installation and Commissioning
Guidelines" (en anglais), la spécification FOUNDATION Fieldbus ou l' a dresse Internet
"http://www. fieldbus.org".
Deltabar S FMD77, FMD78, PMD75 avec FOUNDATION Fieldbus
Industrial Network
BT
FF-H1
PS
FF-H1
SB
P01-xxxxxxxx-02-xx-xx-xx-001
