Câblage
26
5.1.1 Raccordement des appareils avec connecteur 7/8"

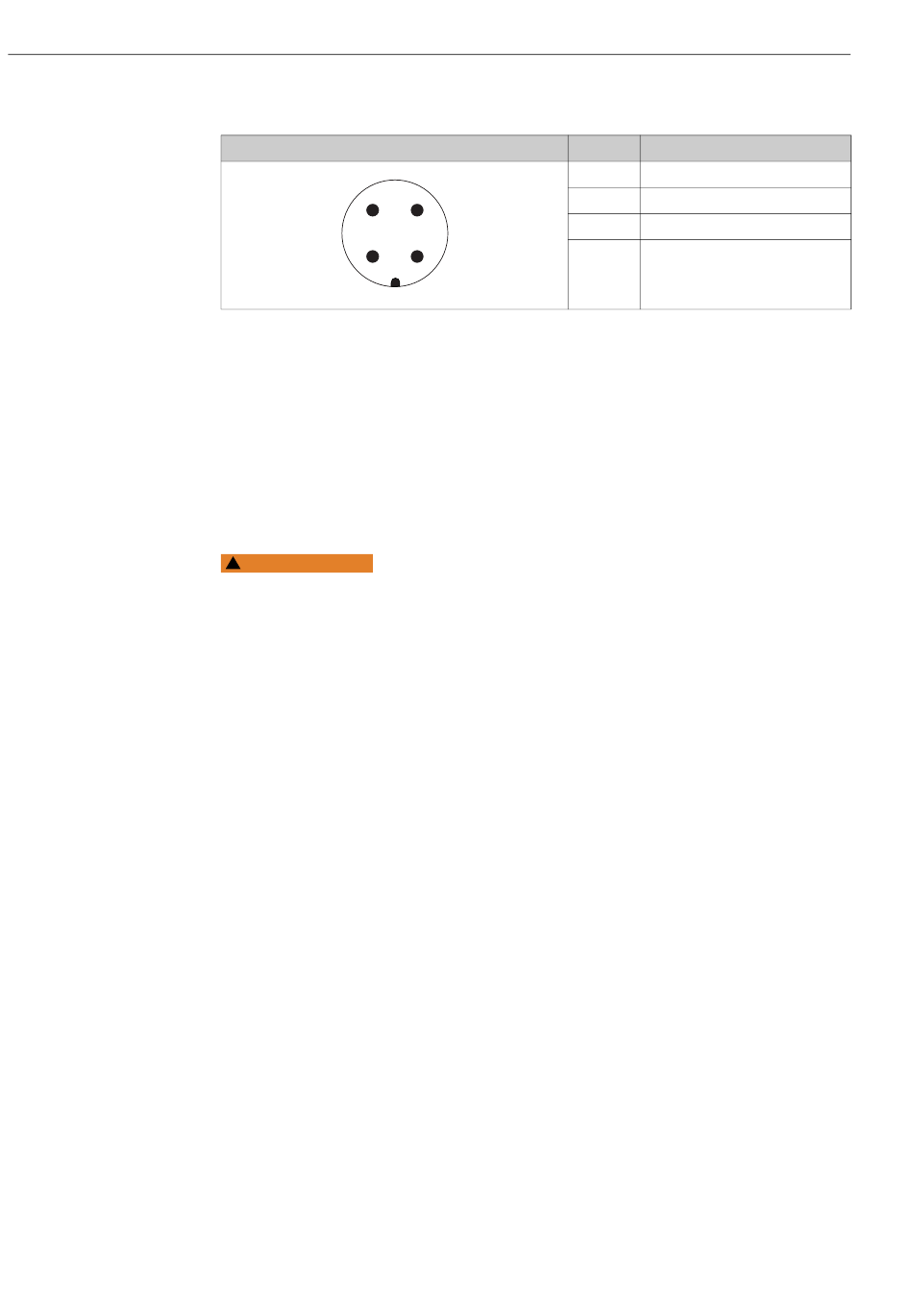

Affectation des broches du connecteur 7/8"
1
2
5.2 Raccordement de l'unité de mesure
Pour plus d' i nformations sur la structure et la mise à la terre du réseau ainsi que sur d' a utres
composants des systèmes de bus, tels que les câbles de bus, voir la documentation
correspondante, p. ex. le manuel de mise en service BA00013S "FOUNDATION Fieldbus
Overview" et la directive FOUNDATION Fieldbus.
5.2.1 Tension d'alimentation
• Version pour zone non explosible : 9 à 32 V DC
AVERTISSEMENT
!
La tension d'alimentation peut être appliquée !
Risque d' é lectrocution et/ou d' e xplosion !
‣
Lors de l' u tilisation de l' a ppareil de mesure dans des zones explosibles, le montage doit
également être conforme aux normes et réglementations nationales applicables, ainsi
qu' a ux Conseils de sécurité ou aux Dessins de montage ou de contrôle.
‣
Toutes les données relatives à la protection antidéflagrante sont fournies dans une
documentation Ex séparée, disponible sur demande. La documentation Ex est fournie en
standard avec tous les appareils agréés pour l' u tilisation en zone explosible.
5.2.2 Consommation de courant
15,5 mA ±1 mA, le courant de démarrage est conforme à la norme IEC 61158-2, Clause 21.
5.2.3 Bornes de raccordement
• Bornes de tension d' a limentation et de terre interne : 0,5 à 2,5 mm
• Borne de terre externe : 0,5 à 4 mm
5.2.4 Spécification de câble
• Utiliser une paire torsadée blindée, de préférence de type A.
• Diamètre extérieur de câble : 5 à 9 mm (0,2 à 0,35 in)
Pour plus d' i nformations sur les spécifications de câble, voir le manuel de mise en service
BA00013S "FOUNDATION Fieldbus Overview", la directive FOUNDATION Fieldbus et la
norme IEC 61158-2 (MBP).
Deltabar S FMD77, FMD78, PMD75 avec FOUNDATION Fieldbus
3
4
A0011176
2
(20 à 12 AWG)
Broche Signification
1 Signal –
2 Signal +
3 Non affectée
4 Blindage
2
(20 à 14 AWG)
