Montage
16
Mesure de niveau dans une cuve fermée avec vapeur superposée avec le FMD77
max.
min.

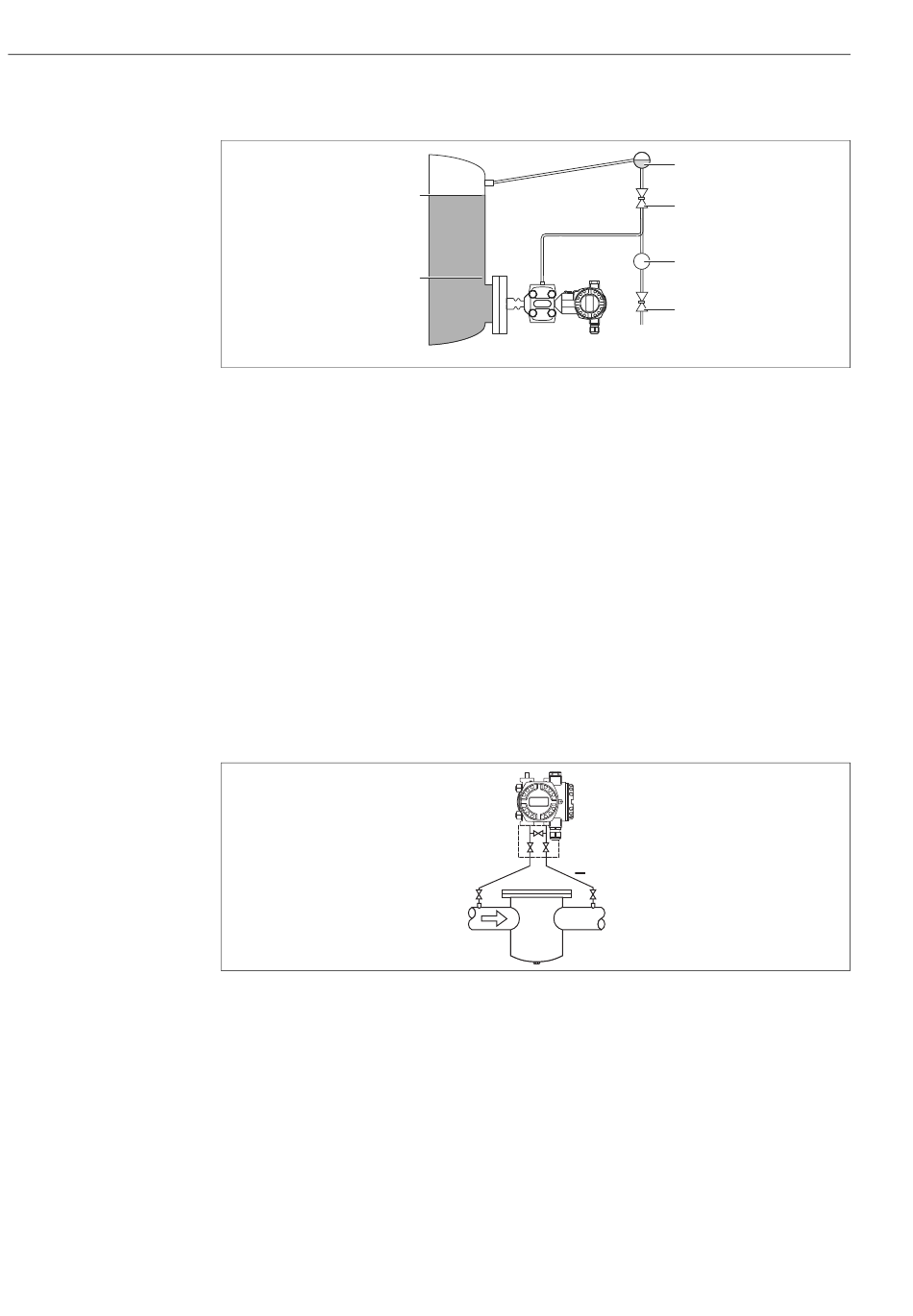

Fig. 10: Configuration pour la mesure de niveau dans une cuve avec vapeur superposée avec le FMD77
1 Pot de condensation
2 Vanne d' i solement
3 Séparateur
4 Vanne de vidange
5 Deltabar S, ici FMD77
• Monter le Deltabar S directement sur la cuve. → ä 19, chap. 4.3.5 "Joint pour le montage
de la bride".
• Toujours raccorder la prise de pression du côté négatif au-dessus du niveau maximum.
• Le pot de condensation garantit une pression constante sur le côté négatif.
• En cas de mesure dans un produit comportant des particules solides, comme des liquides
sales, il est judicieux d' i nstaller des séparateurs et des vannes de vidange pour capturer et
éliminer les sédiments.
4.3.3 Montage pour la mesure de pression différentielle
Mesure de pression différentielle dans les gaz et la vapeur avec le PMD75
Fig. 11: Configuration pour la mesure de pression différentielle dans les gaz et la vapeur avec le PMD75
1 Deltabar S, ici PMD75
2 Manifold 3 voies
3 Vannes d' i solement
4 P. ex. filtre
• Monter le Deltabar S au-dessus du point de mesure de façon à ce que le condensat puisse
s' é couler dans la conduite de process.
Deltabar S FMD77, FMD78, PMD75 avec FOUNDATION Fieldbus
–
5
+
+
➂
➃
1
2
3
4
➀
➁
➂
