Operating keys
Le tableau suivant illustre les différents symboles pouvant apparaître sur l' a fficheur local.
Quatre symboles peuvent apparaître en même temps.
Symbole Signification
Symbole d'alarme
– Symbole clignotant : avertissement, l' a ppareil continue de mesurer.
– Symbole allumé en permanence : erreur, l' a ppareil ne continue pas la mesure.
Remarque : le symbole d' a larme peut recouvrir le symbole Tendance.
Symbole Verrouillage
La configuration de l' a ppareil est verrouillée. Pour déverrouiller l' a ppareil, → ä 51,
chap. 6.7 "Verrouillage/déverrouillage de la configuration".
Symbole Communication
Transmission de données via la communication
Symbole Racine carrée
Mode de mesure actif "Mesure de débit"
Symbole Simulation
Le mode simulation est activé. Le commutateur DIP 2 pour la simulation est réglé sur
"On".
→ Voir également chap. 6.2.1 "Position des éléments de configuration" et → ä 53,
chap. 6.8 "Simulation".
Symbole Tendance (croissante)
La valeur primaire du Pressure Transducer Block est croissante.
Symbole Tendance (décroissante)
La valeur primaire du Pressure Transducer Block est décroissante.
Symbole Tendance (constante)
La valeur primaire du Pressure Transducer Block est restée constante durant les
dernières minutes.

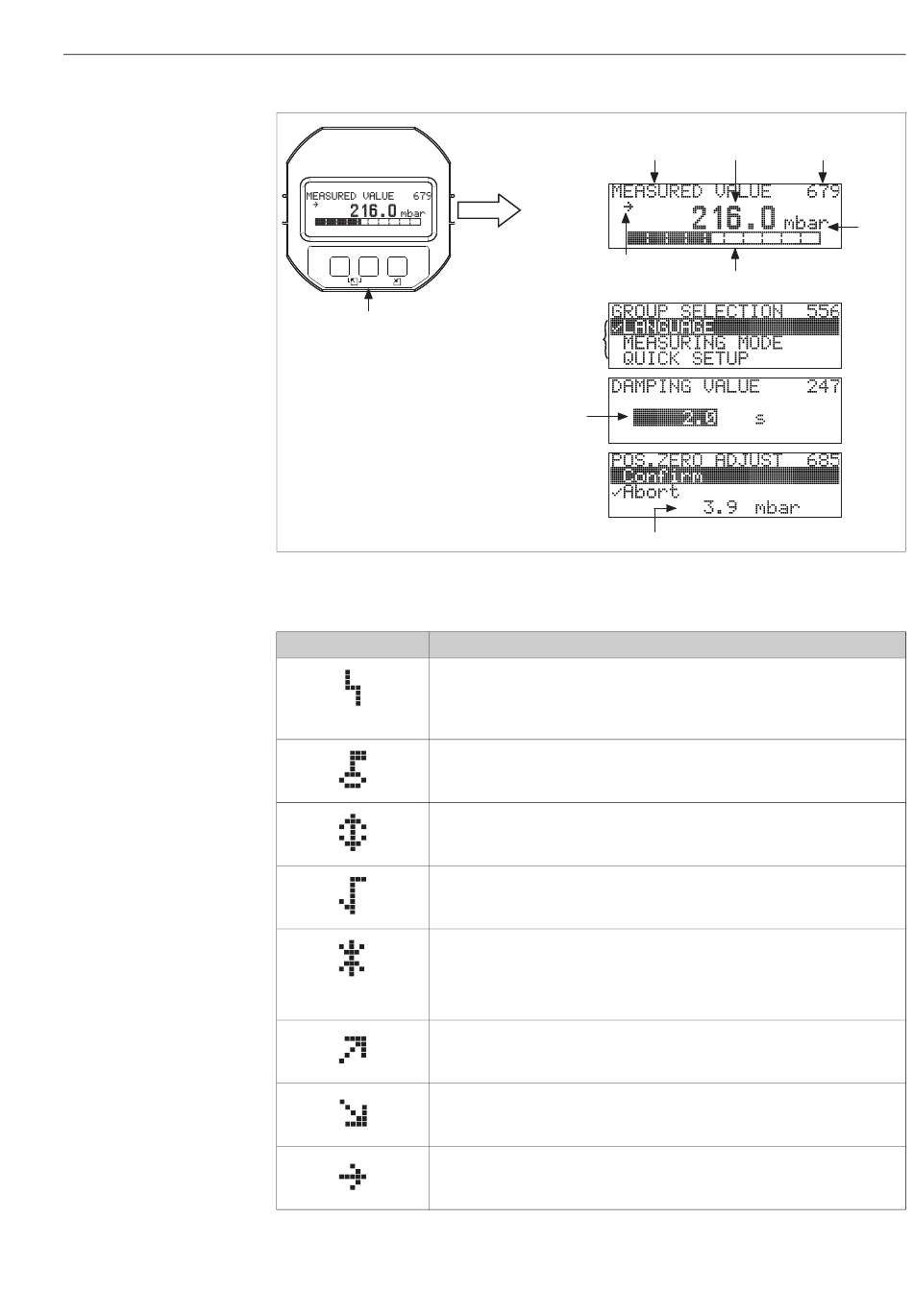

Measured value display
Function name
Header line
Main line
Information
line
Symbol
Editing modes
Selection
options
Value that
can be edited
Current measured value
Configuration
Parameter
Identification
Value
number
Unit
Bargraph Bargraph
