Lorsque le niveau d'eau aura baissé au dessous
des deux tiges détecteurs, la machine
simultanémant s'arrêtera et allumera le 5ème
Témoin JAUNE de manque d'eau (Fig.5).
NOTA. La sonde de contrôle de niveau d'eau
détecte la présence d'eau dans le réservoir.
Elle maintient active un flux de courant - de
basse tension - à travers l'eau du réservoir
qui agit comme conducteur entre les deux
tiges détecteurs.
ATTENTION. L'utilisation d'eau totalement
adoucie (sans aucune constituant
minéral) qui a une conductivité électrique
inférieure à 30 µS, donc qui ne permet pas
la conduction de courant de basse tension
entre les deux tiges détecteurs du niveau
minimum d'eau dans le réservoir, ne
donnera pas lieu au démarrage de la
machine.
Le Témoin Jaune de manque d'eau, dans
ce cas, s'allume même si l'eau ne manque
pas.

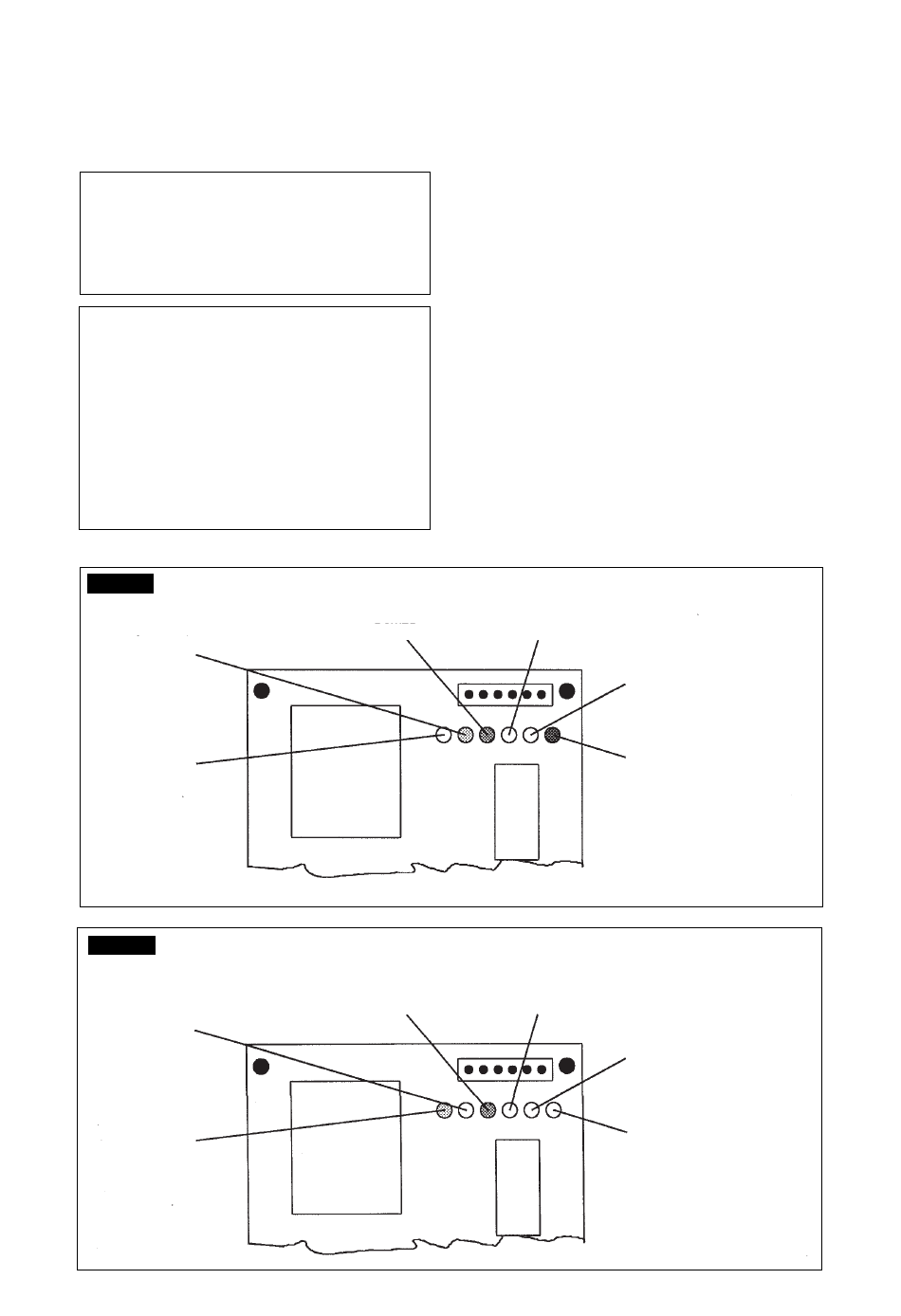

FIG. 5
MANQUE D'EAU
CABINE PLEINE
FIG. 6
MANQUE D'EAU
CABINE PLEINE
Après avoir ouvert la vanne d'arrêt d'eau, l'eau
remplit le réservoir à flotteur, le 5ème Témoin
Jaune s'eteint et simultanément le 2ème Témoin
Rouge commence à clignoter.
Ecoulé le temps d'attent de 3 minutes la machine
reprendre la fabrication de glace avec le
démarrage du motoréducteur et puis, 2 seconds
après, du compresseur.
F.
Pour vérifier le bon fonctionnement du
Détecteur (Oeil électronique) de niveau de glace
stockée, mettez de la glace entre les deux
capteurs optiques situés à l'interieur de la goulotte
de sortie glace de manière à couper leur faisceau
lumineux.
Le 1ère TEMOIN ROUGE s'éteint immédiatement
et 6 seconds après la machine s'arrêt avec le
6ème TÉMOIN JAUNE - de cabine pleine - qui
s'allume simultanement (Fig.6).
Enlevez la glace de l'intérieur de la goulotte, le
faisceau lumineux, qui vient de s'établir, après 6
seconds, fait reprendre le fonctionnement de la
machine avec le Témoin Jaune de la cabine
pleine qui s'éteint.
ALLUMÉ FIXE - EFFECT HALL - MOTOREDUCTEUR
SOUS TENSION
ALLUMÉ FIXE - EFFECT HALL - MOTOREDUCTEUR
SOUS TENSION
CLIGNOTTANT - TEMP. EVAPORATION > 0°C
ALLUMÉ FIXE - TEMP.
CONDENSATION > 70°C
CABINE VIDE
CLIGNOTTANT - TEMP. EVAPORATION > 0°C
ALLUMÉ FIXE - TEMP.
CONDENSATION > 70°C
CABINE VIDE
