Page 15
Apres 5, 10 ou 15 secondes de distribution ou
apres avoir enlevé le verre/carafe, la sonde
optique retourne a l'état original avec l'arrêt de la
distribution de la glace.
G.
Selecteur de distribution
Logé dans la partie superieure de la zone de
distribution est utilisé pour selectionner, selon la
version:
a) Glace (1ère interrupteur)
ou
a) Glace (1ère interrupteur)
b) Glace + Eau (2ème interrupteur)
c) Eau - Pas refroidì (3ème interrupteur)
Il est aussi possible de reglé la machine par une
distributions "continu" appuyant sur le 4ème
bouton avant ou aprés la selection du produit.
Une fois terminé la distribution du produit choisì,
la carte fait tourner le selecteur sur la position
d'origine.
NOTA. Il est possible changer le reglage
d'origine du selecteur appuyant par 5" sur
l'interrupteur correspondant (tous les
machines sont livrées avec la distribution de
la glace seul comme reglage d'origine). Il est
aussi possible modifier les temps de
distributions a 5, 10 ou 15" comme ecri ci
dessous:
a) Appuyer le 4ème bouton "CONTINU"
par 10" jusqu'à les leds commance a clignotter
b) Appuyer le 1ère bouton (ICE) pour
avoir 5" de distribution.
Appuyer le 2ème (ICE+WATER) pour
avoir 10"
Appuyer le 3ème (WATER) pour 15".
H.

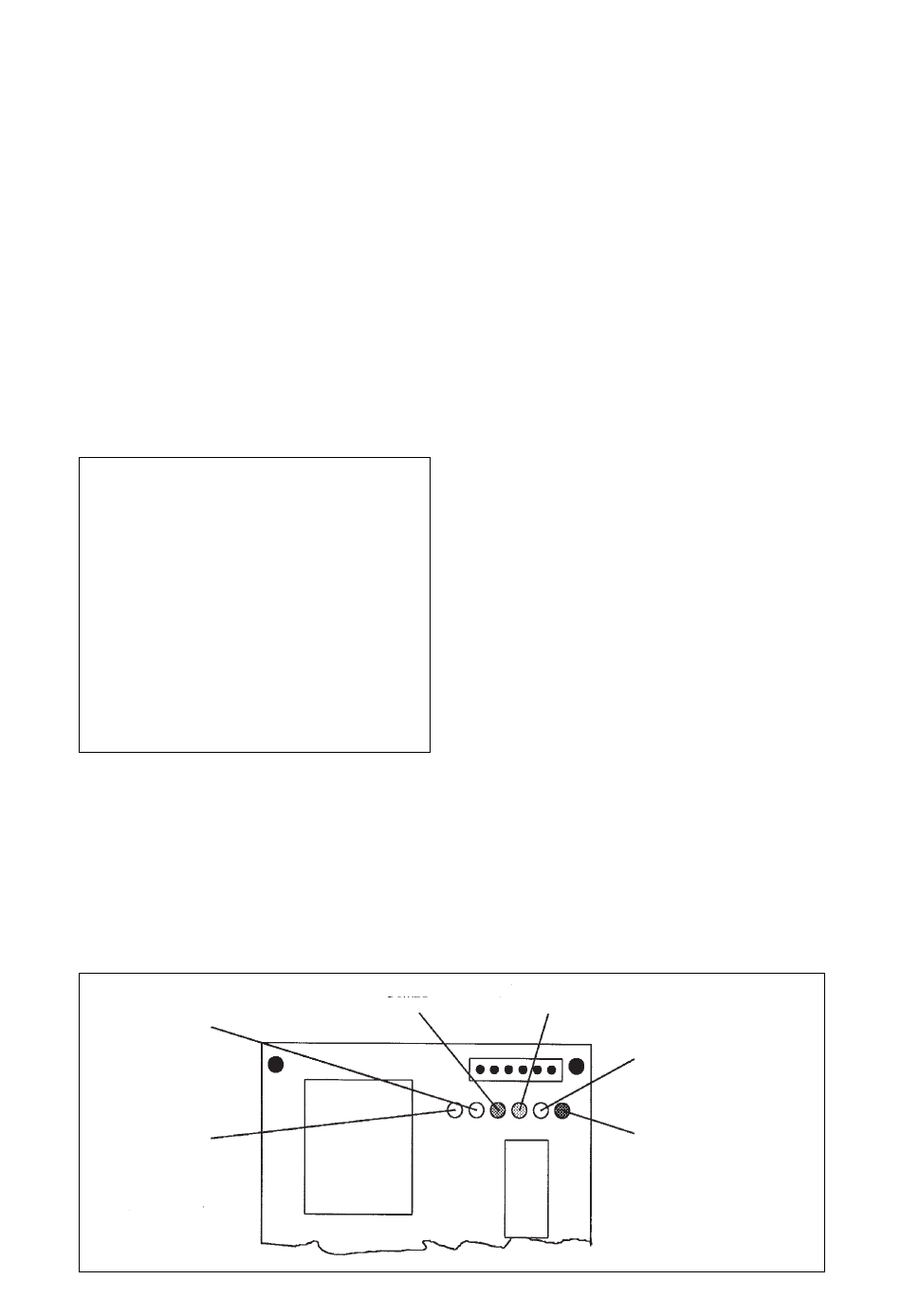

Carte électronique
La carte électronique est logée dans sa boîte en
plastique placée sur le côté droite de la machine.
Elle est composée par deux circuits imprimés, un
à voltage nominale et l'autre à basse tension
protegé par des fusibles et integré avec le bouton
de ré-enclanchement, en plus elle a six lampes
témoins (LED) placées en ligne et la bornier
pour la sortie des conducteurs qui vont aux
différents composants électriques et d'autre
connecteurs pour l'arrivée des conducteurs qui
MANQUE D'EAU
CABINE PLEINE
viennent des capteurs. La carte est le cerveau du
système, en effet par son micro-processeur elle
élabore les signaux qui arrivent des capteurs de
manière à contrôler le fonctionnement des
differents composants électriques de la machine
(Compresseur, Motoreducteur, ect.) controlant
ainsi le fonctionnement de l'appareil.
Les six témoins lumineux , placés en serie sur le
côté frontal de la machine signalent les situations
suivantes:
TÉMOIN ROUGE
Cabine pas plein
TÉMOIN ROUGE
Situation d'alarme indiquant:
• Machine à l'arrêt pour température de
condensation trop élevée (>70°C)
• Température ambiante trop basse (<+1°C)
• (clignotant) 3 minutes d'attente au démarrage
TÉMOIN JAUNE
Situation d'alarme indiquant:
• Motoréducteur qui tend a tourner en sens
inverse
• Motoréducteur bloqué ou qui tourne à
régimes baisses
• (clignotant) Température évaporation qui
ne baisse pas dessous de -1°C après
10 minutes de marche.
TÉMOIN VERT
Machine alimentée électriquement/En
fonctionnement
TÉMOIN JAUNE
Manque d'eau dans le réservoir à flotteur ou
bien présence d'eau déminéralisée
TÉMOIN JAUNE
Machine à l'arrêt pour cabine de stockage pleine.
H.
Réservoir à flotteur
L'ensemble réservoir est constitué par un bac de
petites dimensions en plastique qui a sur sa
partie supérieure une vanne a flotteur avec une
vis de réglage maintenant un niveau d'eau
constant dans l'évaporateur (par le principe des
vases communicant).
SOUS TENSION
ALLUMÉ FIXE - EFFECT HALL - MOTOREDUCTEUR
CLIGNOTTANT - TEMP. EVAPORATION > 0°C
ALLUMÉ FIXE - TEMP.
CONDENSATION > 70°C
CABINE VIDE
