BESOINS EN GAZ NATUREL
Exigences en matière de gaz naturel
REMARQUE : UNIQUEMENT POUR LES CLIENTS QUI ONT ACHETÉ LE KIT DE SYSTÈME DE VANNE CONVERTIBLE (MODÈLE 85-2261-4)
Consulter un technicien certifié en gaz pour s'assurer que la conduite d'alimentation de la maison est adaptée à une conduite
de gaz naturel de 3/8 po, capable de fournir jusqu'à 85 000 BTU.
•
Tous les travaux de plomberie relatifs à l'alimentation en gaz doivent être effectués par un technicien en gaz certifié,
conformément aux autorités provinciales compétentes et aux exigences du code d'installation CAN/CGA 1-B149.1 et 2.
•
Un robinet d'arrêt doit être installé entre le barbecue et la conduite d'alimentation en gaz naturel.
•
Lors des essais de pression, il faut toujours isoler le barbecue de la tuyauterie d'alimentation en gaz en débranchant le
barbecue et en fermant son robinet d'arrêt manuel individuel.
•
Le système d'alimentation en gaz doit être testé à des pressions ne dépassant pas 1/2 psi (3,5kPa).
•
Toute la tuyauterie d'alimentation en gaz doit pouvoir fournir une colonne d'eau de 7 pouces au barbecue lorsque tous les
brûleurs fonctionnent.
Installation de l'appareil
Pour votre commodité, tous les modèles COLEMAN® REVOLUTION™ II sont équipés du Système de valve convertible™, qui
simplifie la conversion de votre barbecue du propane au gaz naturel.

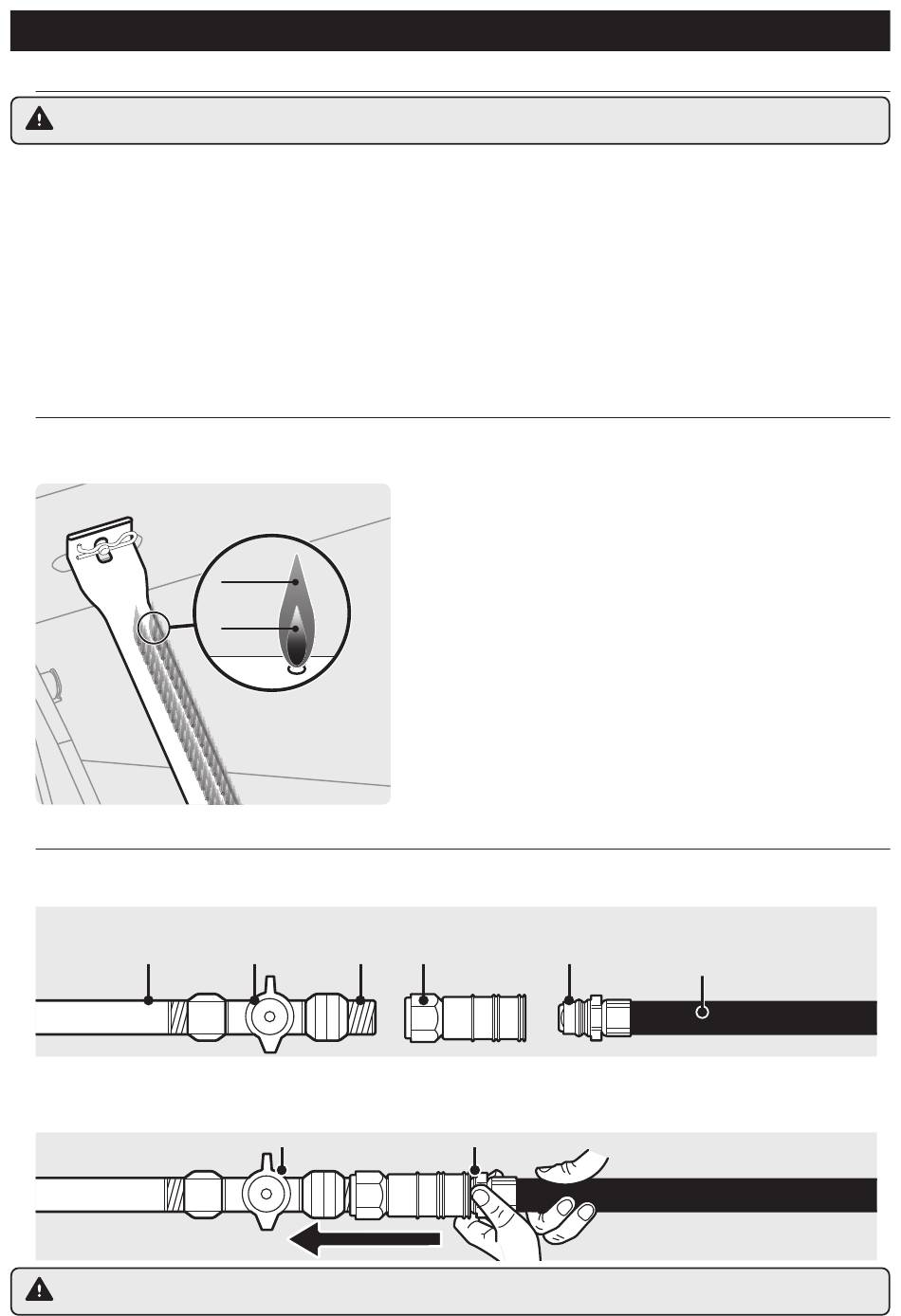

A
Raccordement du barbecue à la source de gaz naturel.
Enduisez le mamelon du tuyau de ruban téflon résistant au gaz ou de mastic pour tuyaux. Serrez le raccord à déconnexion
rapide sur le mamelon du tuyau qui mène à l'alimentation en gaz naturel (voir image B).
ALIMENTATION
B
EN GAZ NATUREL
Le robinet d'alimentation en gaz naturel étant sur « OFF », raccordez le tuyau de gaz naturel à la prise à connexion rapide.
Repoussez le manchon sur le raccord rapide (voir image C) et insérez le bouchon jusqu'à ce que le manchon s'enclenche
vers l'avant, verrouillant ainsi le bouchon dans le raccord rapide. Veillez à tester l'étanchéité de ces raccordements avant
de les utiliser.
C
RISQUE D'INCENDIE : NE PAS FAIRE PASSER LE TUYAU DE GAZ NATUREL À L'INTÉRIEUR DU CHARIOT DU BARBECUE.
HAUTE
BASSE
VANNE
MAMELON
D'ALIMENTATION
DE TUYAU
EN GAZ NATUREL
ARRÊT
VÉRIFICATION DE LA FLAMME DU BRÛLEUR AU GAZ NATUREL
Le schéma de la flamme du brûleur est l'indicateur clé d'un
fonctionnement correct ou incorrect au sein du système de cuisson.
Lorsque les brûleurs fonctionnent correctement, vous verrez un
schéma de flamme spécifique. Tous les orifices de brûleur doivent
présenter une flamme de 2,5 cm/ 1 » sur "HIGH" avec des pointes
orange, un centre bleu clair et une flamme bleue plus foncée à la base
de l'orifice du brûleur (voir image A).
PROBLÈMES DE PERFORMANCE : SI VOUS RENCONTREZ L'UN DES
PROBLÈMES SUIVANTS
•
Flammes orange du brûleur importantes, indisciplinées ou
irrégulières.
•
Odeur de gaz associée à des flammes irrégulières.
•
Températures basses ou chaleur irrégulière.
Arrêtez votre barbecue et effectuez un test d'étanchéité. Si aucune
fuite n'est détectée, assurez-vous que vous suivez les instructions
d'allumage appropriées à la page 12.
RACCORD
RAPIDE 5/8
BOUCHON
REPOUSSER LE MANCHON POUR LE FIXER
11
TUYAU
DE GAZ
