Utiliser un moyen de levage mécanique pour soulever tout
matériel dont le poids dépasse 25 kg. Les palettes, caisses ou cartons
peuvent être déchargés et déplacés en utilisant un chariot élévateur à
fourches ou un palan selon les disponibilités du site. Vérifier que les
moyens de levage utilisés sont éprouvés et adaptés à la charge. Seul un
personnel qualifié et habilité peut procéder au levage tout en respectant
les réglementations locales. Le poids du groupe est indiqué sur le
bordereau d'expédition.
Veiller à n'utiliser que les points de levage prévus et identifiés sur
les équipements et respecter les schémas d'élingage et de manutention
ci-après. Ne pas passer d'élingues dans les trous de levage mais utiliser
des crochets. Choisir des élingues de bonne longueur ou utiliser un
palonnier.

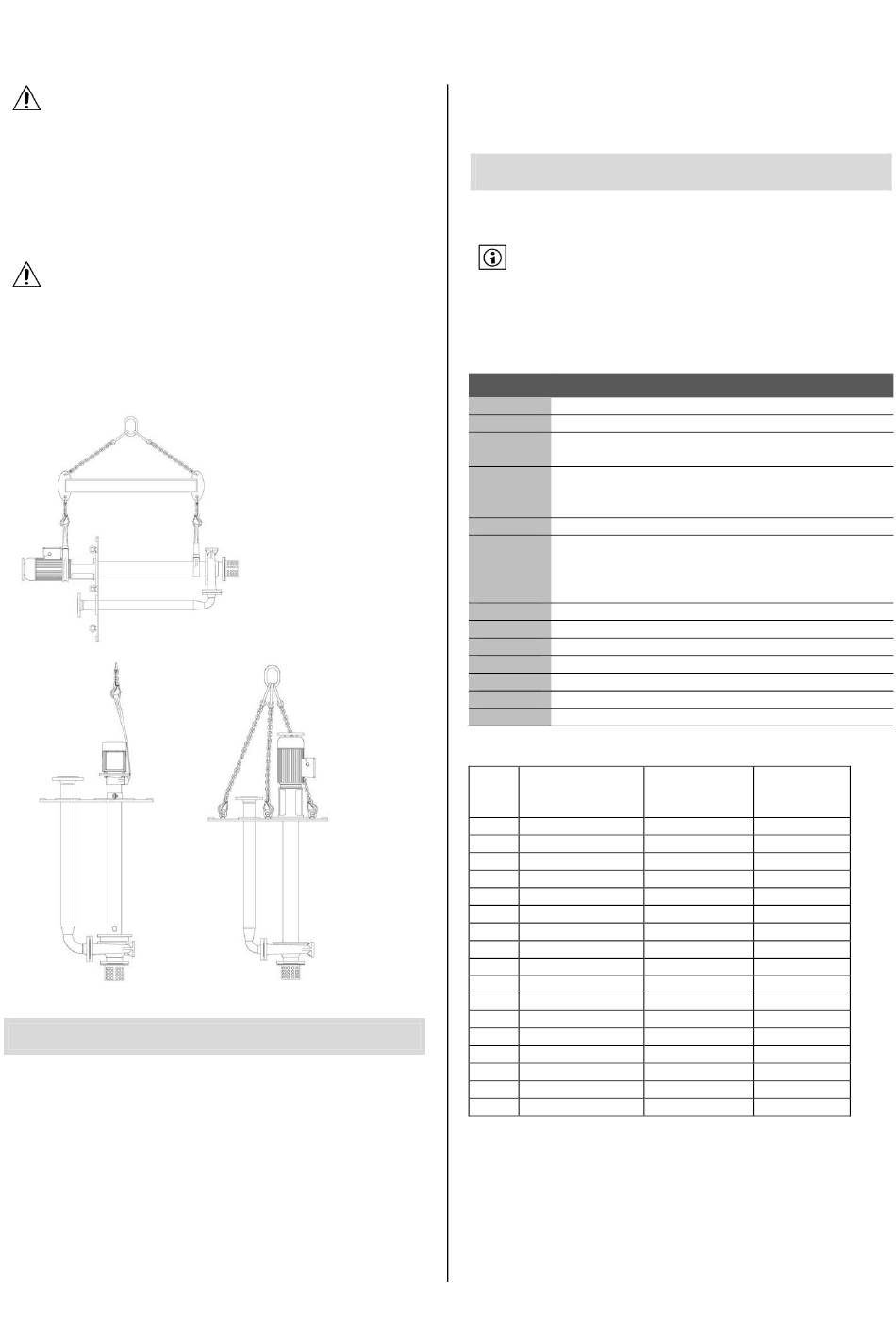

3.4.1 SCHEMAS DE LEVAGE
4 APPLICATIONS
Les pompes NORMA-V sont utilisées pour pomper des liquides clairs,
légèrement troubles ou chargés suivant les constructions.
La conception de cette pompe à hydraulique plongeante permet de
s'affranchir des problèmes d'amorçage et des soucis d'étanchéité.
Un large choix de matières et de constructions est disponible pour
répondre aux problématiques de pompage des Industriels et des
Intégrateurs.
On trouve les pompes NORMA-V dans tous les types d'industries, en
traitement de surface, décolletage, relevage de condensats à haute
température, d'eau de pluie, d'eau de ruissellement chargée
d'hydrocarbures, ...
5 DESCRIPTION TECHNIQUE
5.1 DESIGNATION DU PRODUIT
La désignation de la pompe est inscrite sur sa plaque signalétique
et permet de connaître la construction générale de la pompe. Cette
plaque est fixée sur le support de la pompe.
La désignation d'une pompe type NormaV est composée des éléments
suivants :
Exemple : NormaV 32-200B-HFS-CS1020- T5,5/2K-3B-X
NormaV Désignation de la gamme
32-200B Taille de l'hydraulique
H Modèle d'hydraulique
H = NOLH / X = NEX
F Matériaux de l'hydraulique : corps + roue
F = Fonte + fonte / G = Fonte + bronze / H = fonte + Inox /
X = Inox + Inox
S Matière(s) du(es) palier(s) – Voir ci-dessous
CS Type de montage moteur :
CS = accouplement rigide / TM = Palier à roulements à
billes et accouplement semi-élastique / TH = palier à
roulement à billes
1020 Cote de longueur
T Type de tension moteur / T = Triphasé
5,5 Puissance nominale du moteur P
2 Nombre de pôles moteur : 2 / 4
K Option moteur / K= sonde PTC
3B Option ATEX
X Particularité
Combinaisons de paliers lisses et méthode de lubrification associée :
CODE Palier de fond
A ---
B Bronze
G Graphalloy®
P Peek
S Carbure de silicium
C Bronze
D Carbure de silicium
E Carbure de silicium
F Carbure de silicium
H Graphalloy®
I Carbure de silicium
J Carbure de silicium
K Carbure de silicium
Q Peek
R Carbure de silicium
T Carbure de silicium
U Carbure de silicium
Avec :
1 : injection du fluide pompé dans le palier
2 : à l'eau perdue
3 : par barbotage
( )
* : quantité selon variante de construction
Le descriptif détaillé de la construction de la pompe est présent sur
l'accusé réception de la commande ou sur demande auprès de notre
service commercial.
FRANÇAIS
[KW]
2
Palier Lubrification
intermédiaire Palier
( )
* intermédiaire
--- ---
Bronze 1
Graphalloy® 1
Peek 1
--- ---
Bronze 2
Bronze 1
Bronze 3
Bronze 2
Graphalloy® 2
Graphalloy® 1
Graphalloy® 3
Graphalloy® 2
Peek 2
Peek 1
Peek 3
Peek 2
