- Снимите приводную шпонку [6734], используя щипцы при
необходимости.
Опасность от раздавливания. В зависимости от размера
крышки, возможно, понадобится использовать стропы для подъема
крышки перед демонтажем.

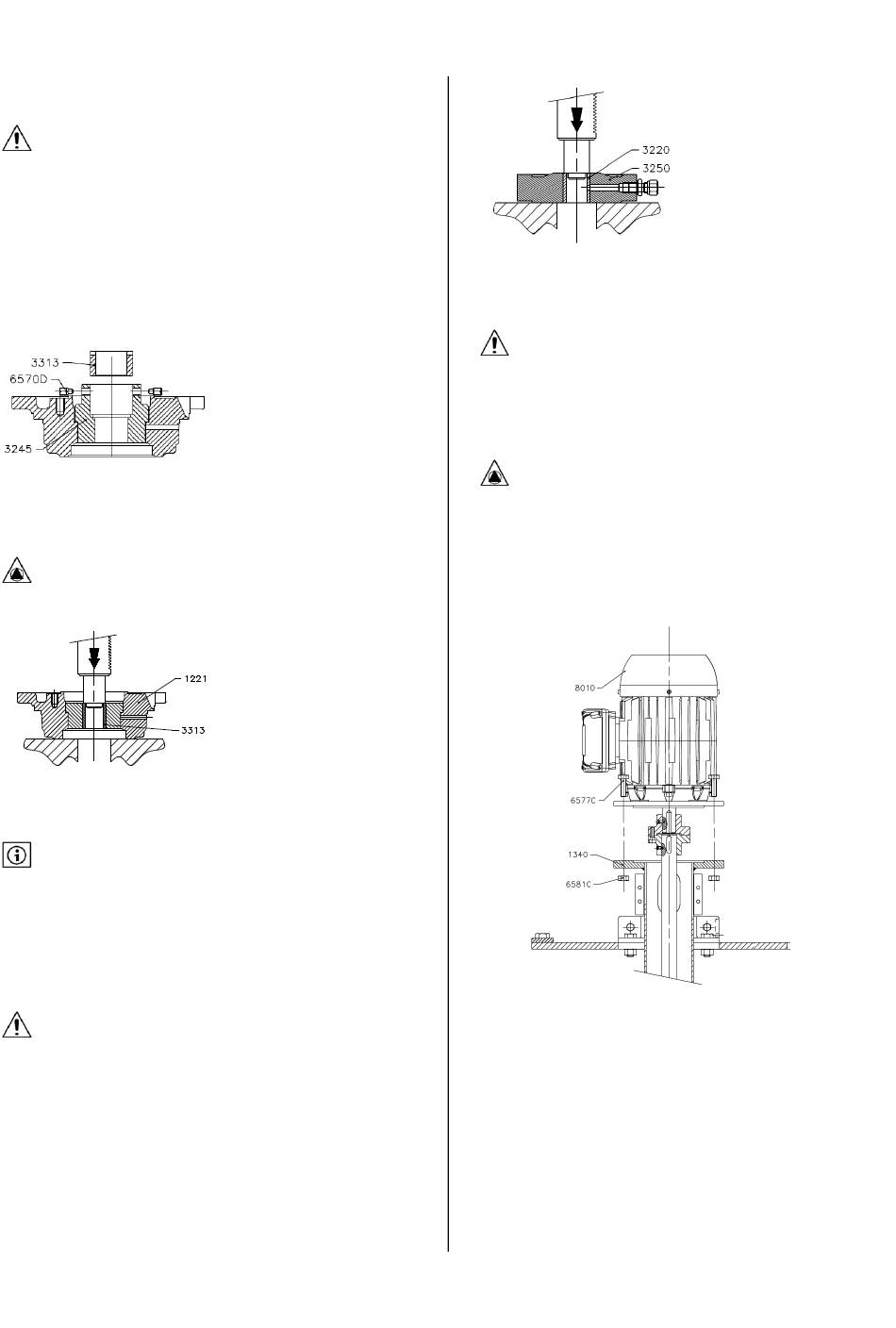

9.3.4 ДЕМОНТАЖ НИЖНЕГО ПОДШИПНИКА:
9.3.4.1 НИЖНИЙ
КРЕМНИЯ:
- Выверните 2 винта с цилиндрическим концом [6570D]
- Осторожно выдвиньте нижний подшипник [3313] из задней
крышки.
9.3.4.2 ДРУГИЕ МАТЕРИАЛЫ :
- Выпрессуйте втулку из задней крышки на стороне рабочего
колеса.
Выпрессовывая втулку
поверхность на задней крышке [1221].
9.3.5 ДЕМОНТАЖ КОЛОНКИ НА СТОРОНЕ НАСОСА
И ПРОМЕЖУТОЧНЫХ КОЛОНОК:
В насосах с одной колонкой демонтируйте корпус.
9.3.5.1 ДЕМОНТАЖ
КОРПУСА :
- Установите подкладку под следующую колонку.
- Выверните болты [6577F – 6581F]
- Снимите колонку на стороне корпуса [1340A], используя
пластиковый молоток, если необходимо отделить фланцы.
Опасность от раздавливания. В зависимости от размера
колонки, возможно, понадобится использовать стропы для подъема
колонки перед демонтажем.
- Сдвиньте колонку с вала.
9.3.5.2 СЪЕМ ПРОМЕЖУТОЧНОГО ПОДШИПНИКА :
- Если необходимо, используйте отвертку и молоток, чтобы
извлечь корпус подшипника.
- Сдвиньте корпус подшипника [3250] с вала.
- Выпрессуйте подшипник [3320], используя боковую сторону
корпуса в качестве опорной поверхности.
ПОДШИПНИК ИЗ КАРБИДА
[3313], выбирайте наклонную
КОЛОНКИ НА СТ ОРОНЕ
- Повторите этот процесс для следующих колонок.
9.3.6 ДЕМОНТАЖ ВАЛА:
Убедитесь, что грузоподъемность подъемного
достаточна для перемещения узлов. Проверьте вес двигателя,
который указан на паспортной табличке двигателя.
- Закрепите стропы на двигателе,
подъемные скобы на раме двигателя.
Иногда трудно отделить двигатель от фланца (прикипел или
коррозия). Используйте отвертку в качестве рычага, чтобы отелить
двигатель от фланца.
9.3.6.1 ДВИГАТЕЛЬ В СБОРЕ ТИ ПА CS И EM:
- Снимите защитную крышку муфты [7450].
- Выверните винты/болты [6577C], крепящие двигатель [8010].
- Отделите двигатель [8010] от колонки [1340] или фонаря
[3160].
- Поднимите двигатель [8010] и сдвиньте его с валом насоса
[2100] с колонки [1340] или фонаря [3160].
- Опустите узел двигатель+вал и убедитесь, что он не
опрокинется.
РУССКИЙ
механизма
используя проушины или
