РУССКИЙ
- Снимите опорную шайбу [2463] и пружинящее кольцо [6544D],
если установлены.
- Снимите манжету [4300].
- Снимите центрирующее уплотнительное кольцо [4610A].
- Выньте вал [2100] из колонки [1340B].

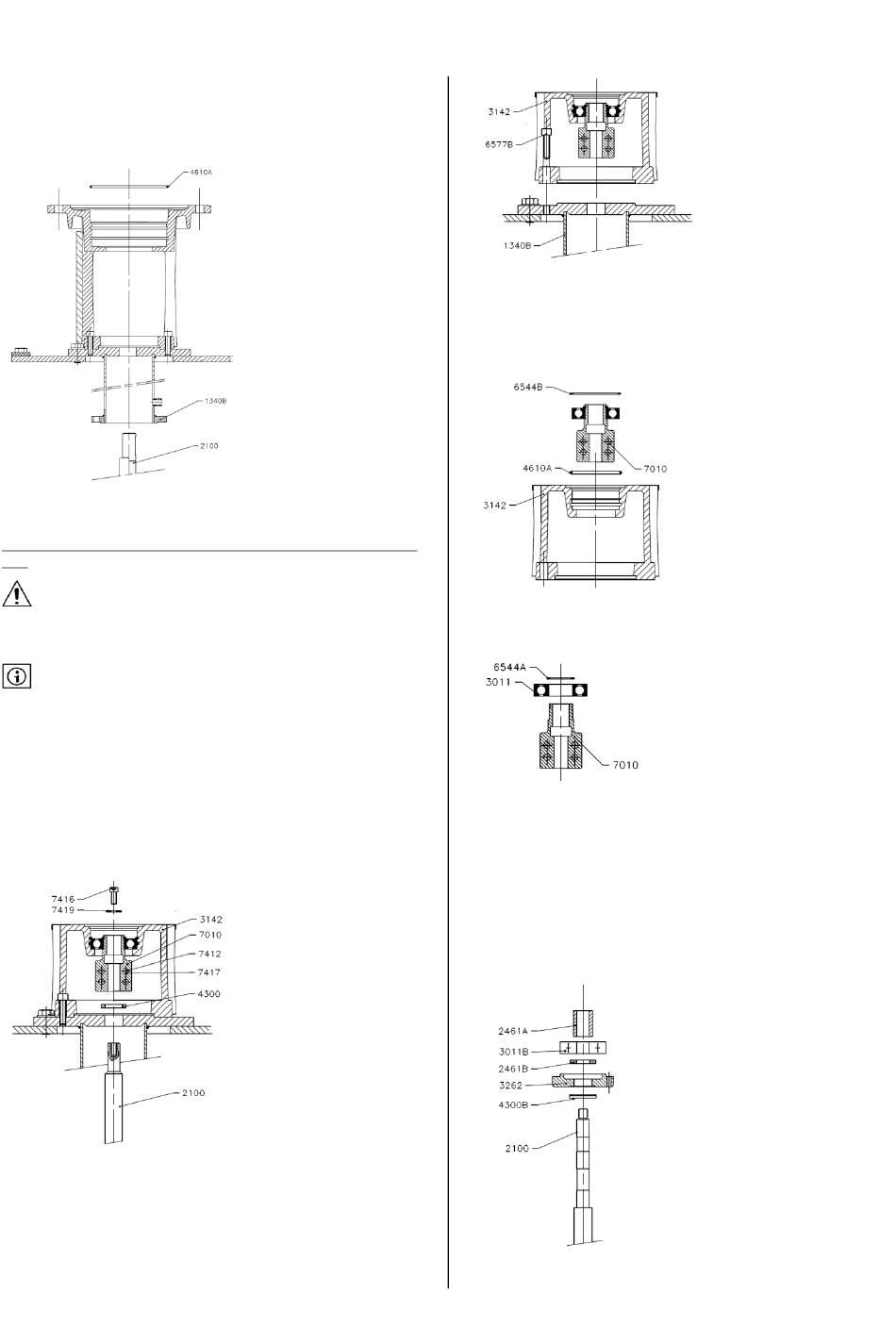

ДЕМОНТАЖ СТОЙКИ ПОДШИПНИКА ТИПА ТН С РАМОЙ ДВИГАТЕЛЯ
V18:
Опасность от раздавливания. В зависимости от размера
крепежной плиты, возможно, понадобится использовать стропы для
подъема ее перед демонтажем.
Последняя колонка может остаться закрепленной на плите при
необходимости.
- Подложите под насос подкладки, чтобы он был горизонтален.
- Выверните винты [7416] и снимите опорную шайбу [7419].
- Ослабьте винты [7412], чтобы облегчить извлечение вала
[2100] .
- Вытащите вал [2100] из фонаря [3142] и снимите манжету
[4300].
- Аккуратно положите вал [2100] на пол.
- Выверните крепежные винты [6577B] из фонаря [3142] и
снимите этот узел.
26
- Извлеките внутреннее пружинящее кольцо [6544B] из фонаря
[3142].
- Снимите весь узел муфты [7010] + [3011].
- Снимите центрирующее уплотнительное кольцо [4610A].
- Если необходимо, извлеките шарикоподшипник [3011], сняв
упругую муфту [6544A].
9.3.7 СБОРКА СТОЙКИ ПОДШИП НИКА
9.3.7.1 СБОРКА СТ ОЙКИ ПОДШИП НИ КА ТИПА TM
- Надвиньте манжету [4300B], крышку нижнего подшипника
[3262] и шайбу [2461B] на вал [2100].
- Установите шарикоподшипник [3011B] по месту и надвиньте
распорную втулку [2461 А] на вал [2100].
- Вставьте узел в корпус стойки подшипника [3142].
