FRANÇAIS

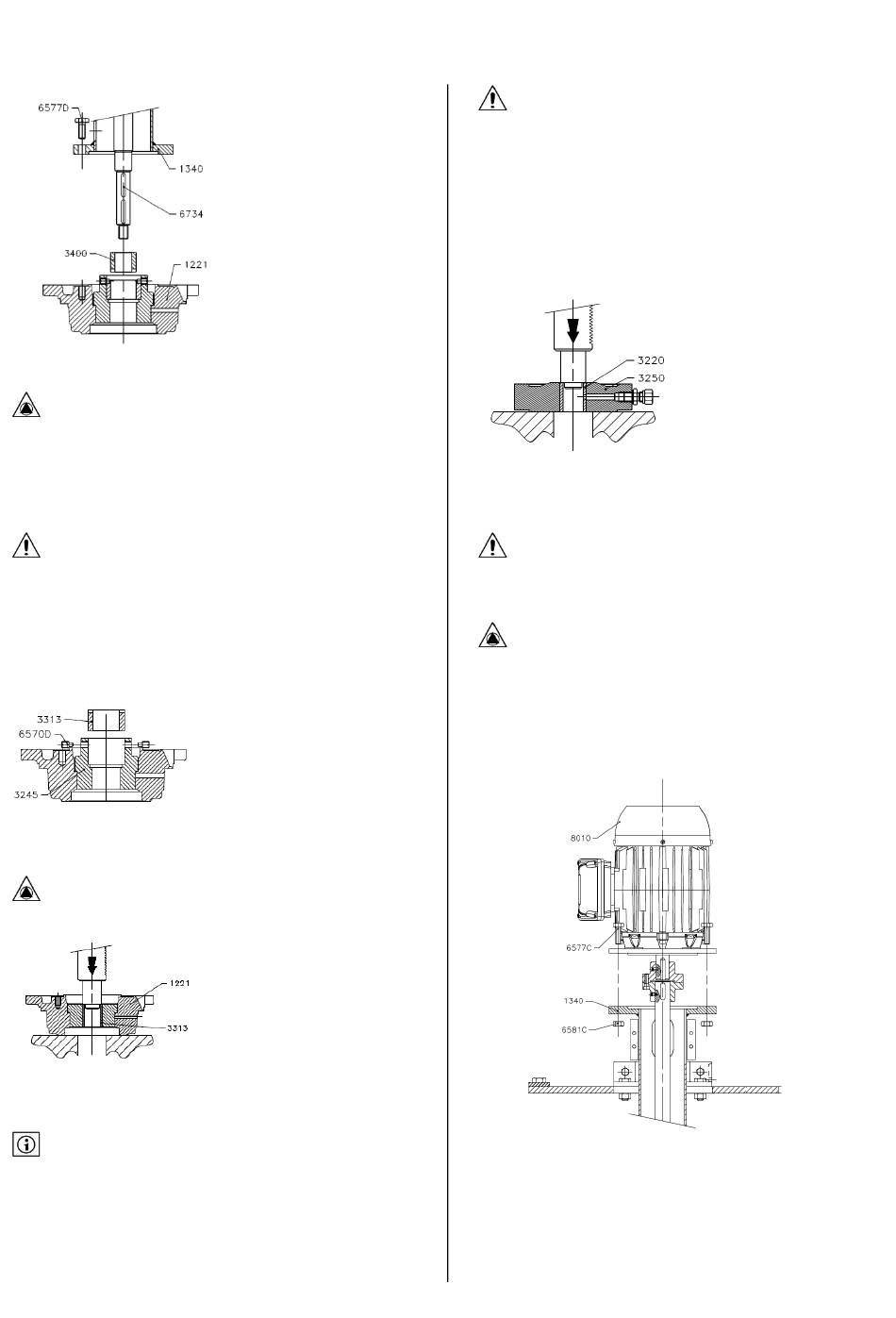

- Glisser le fond de corps hors de l'arbre.
La chemise d'arbre [3400] en carbure de silicium peut venir avec le
fond de corps lors de son démontage. Prendre garde qu'elle ne tombe
pas au sol. Risque de casse.
- Retirer la chemise d'arbre [3400]
- Retirer la clavette d'entraineur [6734] en s'aidant d'une tenaille si
besoin.
Risque d'écrasement. Suivant la taille du fond de corps l'élingage
préalable du fond de corps peut être nécessaire.
9.3.4 DEPOSE DU COUSSINET DE FOND :
9.3.4.1 COUSSINET
SILICIUM :
- Retirer les 2 vis à téton [6570D]
- Sortir le coussinet de fond [3313] délicatement de son logement.
9.3.4.2 AUTRES MATIÈRES :
- Sortir le coussinet à la presse, fond de corps en appui côté roue.
Respecter la face d'appui du fond de corps [1221] lors du
démontage du coussinet [3313].
9.3.5 DEMONTAGE DE LA COLO NNE COTE POMPE
ET DES COLONNES INTE RMEDIAIRES :
Pour les pompes équipées d'une seule entretoise, démonter la
volute.
9.3.5.1 DEPOSE DE L'ENTRET OI SE COT E POMPE :
- Caler sous l'entretoise suivante.
- Retirer les boulons [6577F – 6581F]
- Démonter l'entretoise
éventuellement d'un maillet en plastique pour la décoller.
22
DE FOND EN CARBURE
côté pompe [1340A] en
Risque d'écrasement. Suivant la taille de l'entretoise l'élingage
préalable de l'entretoise peut être nécessaire.
- Sortir l'entretoise de l'arbre.
9.3.5.2
- Utiliser si besoin un tournevis et un mailler en plastique pour
décoller le support de palier.
- Glisser le support de palier [3250] hors de l'arbre.
- Sortir le coussinet [3320] à la presse, support en appui sur sa face
côté volute.
- Répéter l'opération pour toutes les entretoises intermédiaires.
9.3.6 DEMONTAGE DE L'ARBRE :
Utiliser des moyens de levage adaptés à la charge à
manutentionner. Vérifier le poids du moteur sur la plaque signalétique.
- Elinguer le moteur en utilisant les anneaux de levage ou oreilles de
levage disponibles sur le moteur.
DE
Il peut être difficile de retirer le moteur (ajustement serré ou
corrosion). S'aider d'un tournevis et d'un maillet pour faire levier entre
les deux flasques jusqu'à dégagement complet du moteur.
9.3.6.1
- Déposer la(es) grille(s) de protection [7450] d'accouplement.
- Retirer les vis/boulons de fixation [6577C] du moteur [8010].
- Désolidariser le moteur [8010] de l'entretoise [1340] ou lanterne
[3160].
- Soulever le moteur [8010] et le glisser avec l'arbre [2100] hors de
l'entretoise [1340] ou de la lanterne [3160].
- Déposer l'ensemble moteur+arbre au sol et éviter qu'il ne roule
s'aidant sur lui-même.
DEPOSE DU SUPPORT
INTERMEDIAIRE :
CONSTRUCTI ON CS ET E M :
DE COUSSINET
