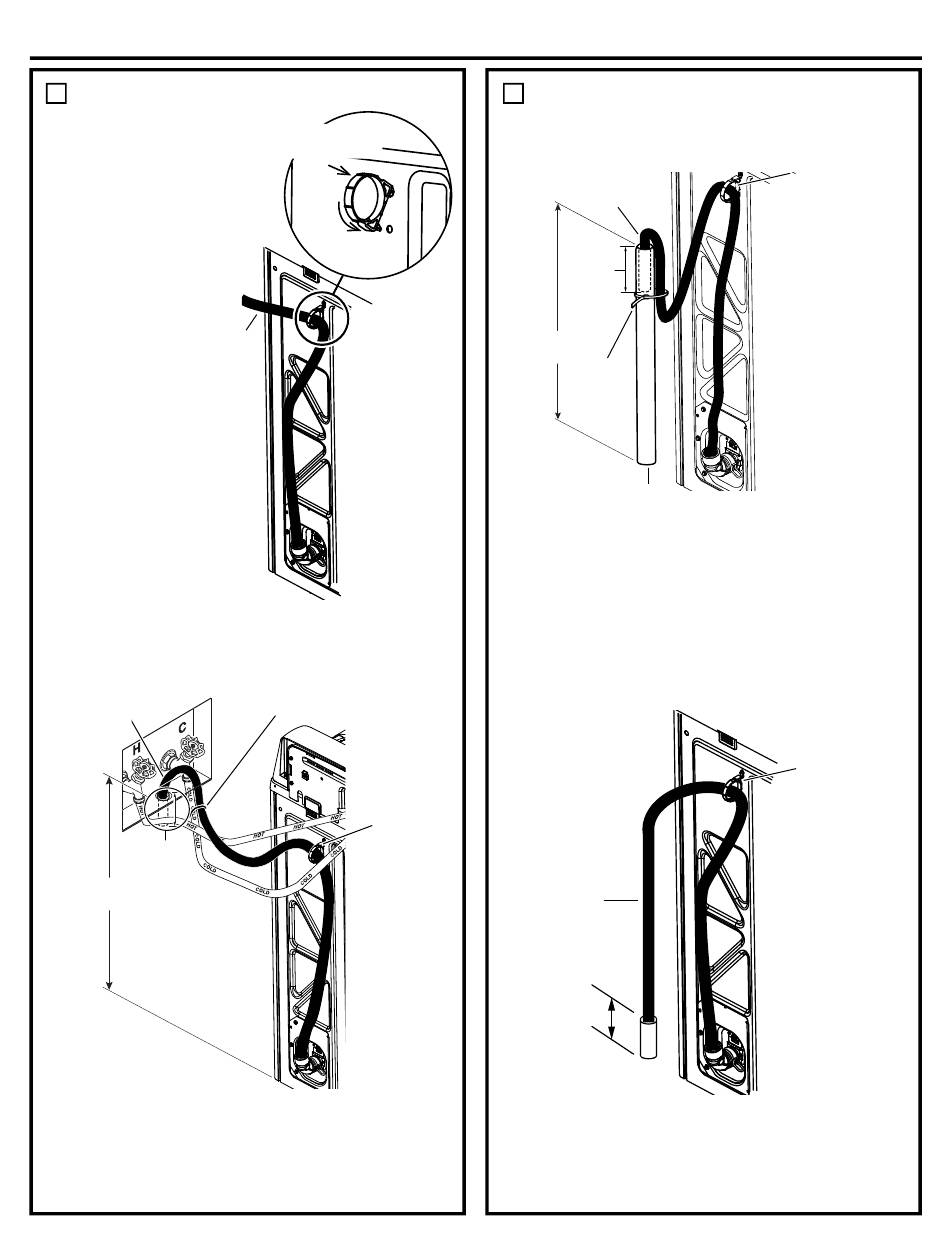

RACCORDEMENT AU DRAIN
6
Posez la bride du tuyau
d’évacuation sur le panneau
arrière de la laveuse. Faites
passer le tuyau d’évacuation
dans la bride et insérez son
bout libre dans l’orifice du
drain de votre domicile.
REMARQUE - Si la
longueur du tuyau
d’évacuation se
révèle insuffisante,
commandez
Tuyau
d’évacuation
la trousse
de rallonge, nº de
pièce GE Appliances
WH49X301. Branchez
la rallonge de tuyau
d’évacuation faisant
partie de la trousse
au tuyau d’évacuation
d’origine à l’aide du
collier prévu à cette fin.
Si les robinets d’admission d’eau et le drain sont
intégrés dans le mur, attachez le tuyau d’évacuation
à l’un des flexibles d’alimentation en eau à l’aide de
l’attache de câble fournie.
Mur
Tuyau
d’évacuation
Insertion
de 5 po
(12,7
30 po (76,2
cm)
cm) min.
max.
dans le
drain
REMARQUE : Si vous mettez le tuyau de vidange trop
bas, le tuyau d’égout peut causer un effet de siphon. On
ne peut pas mettre plus que 12,7 cm (5 po) de tuyau
dans le tuyau dégout. Il doit y avoir un espace d’air
autour du tuyau de vidange. Un ajustement trop serré
peut également produire un effet de siphon.
20
Instructions d’installation
Bride de tuyau
d’évacuation
Arrière de la
laveuse
Attache de
câble
Bride de tuyau
d’évacuation
Arrière de la
laveuse
RACCORDEMENT AU DRAIN (suite)
6
Si votre drain se présente comme une conduite
verticale, attachez le tuyau d’évacuation à cette
conduite à l’aide d’une attache de câble fournie
Tuyau
d’évacuation
Insertion
de 5 po
(12,7
cm) max.
dans le
drain
30 po (76,2
cm) min.
Attache
de câble
Conduite verticale
REMARQUE : Si vous mettez le tuyau de vidange trop bas,
le tuyau d’égout peut causer un effet de siphon. On ne peut
pas mettre plus que 12,7 cm (5 po) de tuyau dans le tuyau
dégout. Il doit y avoir un espace d’air autour du tuyau de
vidange. Un ajustement trop serré peut également produire
un effet de siphon. Attache de câble Attache de câble.
Si la hauteur d’évacuation du drain ne satisfait
pas le 30 po (76,2 cm) minimum requis, le bout du
tuyau d’évacuation doit être fixé dans l’orifice du drain
de votre domicile par un installateur et une coupure
antirefoulement doit entourer le tuyau pour prévenir
l’effet de siphon.
Tuyau
d’évacuation
Moins de 30
po (76,2 cm)
REMARQUE : Si vous mettez le tuyau de vidange trop
bas, le tuyau d’égout peut causer un effet de siphon. On
ne peut pas mettre plus que 12,7 cm (5 po) de tuyau
dans le tuyau dégout. Il doit y avoir un espace d’air
autour du tuyau de vidange. Un ajustement trop serré
peut également produire un effet de siphon.
Bride de tuyau
d’évacuation
Arrière de la
laveuse
Bride de tuyau
d’évacuation
Arrière de la
laveuse
49-3000295 Rev. 0
