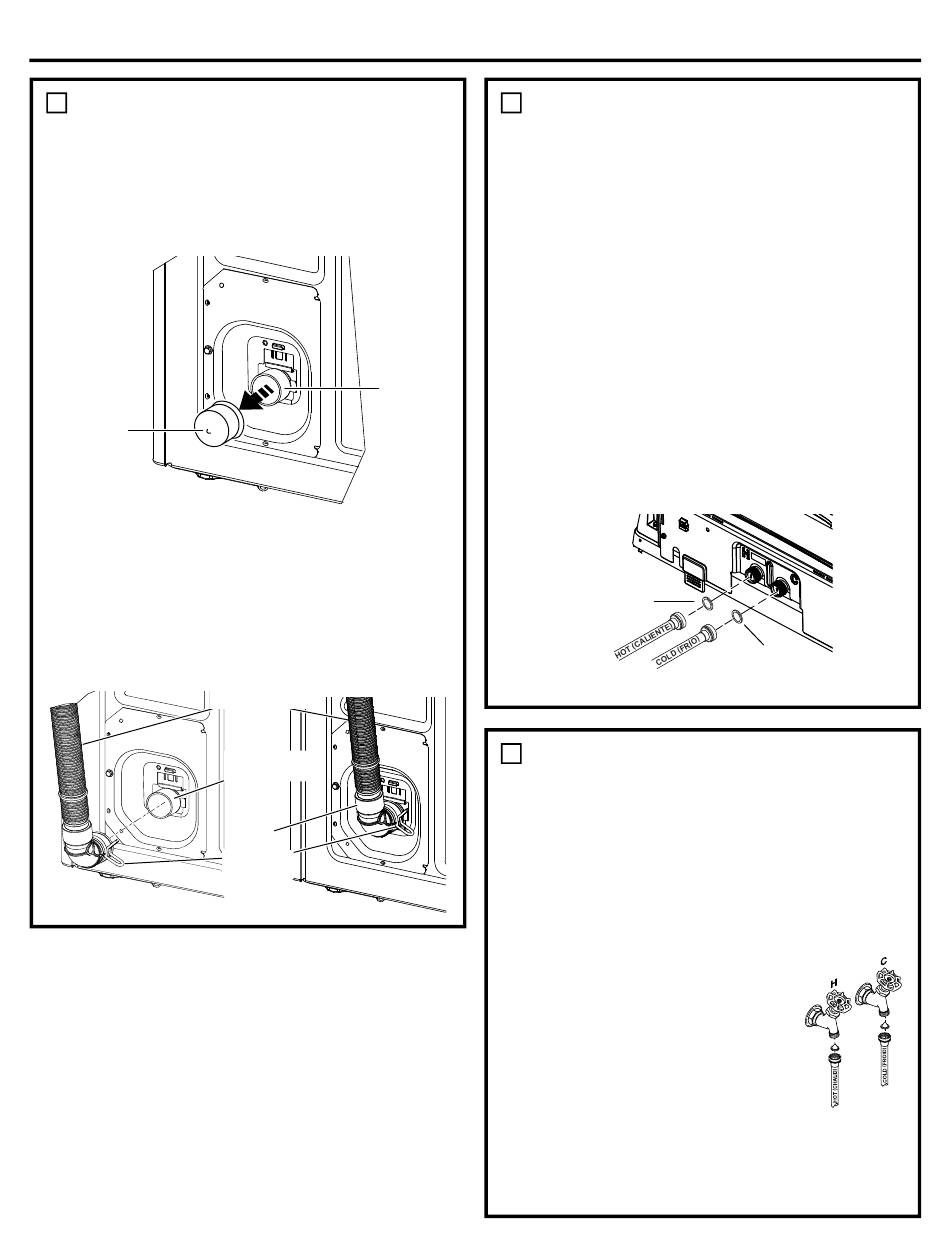

RACCORDEMENT DU TUYAU
3
D’ÉVACUATION À LA LAVEUSE
Retirez le capuchon de l’orifice de vidange, le cas échéant,
avant d’installer le tuyau de vidange. Il est normal qu’une
petite quantité d’eau résiduelle provenant du processus de
vérification de qualité en usine s’écoule de l’entrée de la
valve lorsque le couvercle est retiré.
Capuchon
Arrière de la laveuse
Raccordez le tuyau d’évacuation à l’orifice d’évacuation à
l’arrière de la laveuse. Ouvrez le collier de serrage avec
une pince et glissez-le sur le bout du tuyau. En maintenant
le collier ouvert, poussez le bout du tuyau dans l’orifice
d’évacuation jusqu’à ce qu’il repose au fond. Relâchez
le collier entre les nervures de localisation sur le bout du
tuyau
49-3000295 Rev. 0
Instructions d’installation
Orifice
Tuyau
d’évacuation
Orifice
d’évacuation
Bout du
tuyau
Collier de
serrage
RACCORDEMENT DES FLEXIBLES
4
D’EAU À LA LAVEUSE
Retirez le cordon d’alimentation de son logement avant
d’installer les flexibles d’alimentation d’eau. S’il nest pas
present, installez un joint en caoutchouc dans un des
raccords du flexible d’eau chaude. Vissez le flexible d’eau
chaude sur le raccord d’eau chaude (repère “H”) qui se
trouve dans la partie supérieure du dos de la machine.
Serrez à la main, puis utilisez des pinces pour serrer les
flexibles de 1/8 à 1/4 de tour supplémentaire.
S’il n’est pas present, installez un joint en caoutchouc dans
un des raccords du flexible d’eau froide (repère “C”). Vissez
le flexible d’eau froide sur le raccord d’eau froide (repère
“C”) qui se trouve dans la partie supérieure du dos de la
machine. Serrez à la main, puis utilisez des pinces pour
serrer les flexibles de 1/8 à 1/4 de tour supplémentaire.
Déplacez la machine pour qu’elle se trouve aussi près que
possible de son emplacement définitif, tout en vous laissant
assez de place pour raccorder les flexibles d’alimentation
d’eau, le renvoi et l’alimentation électrique.
Joint en
caoutchouc
RACCORDEMENT DES FLEXIBLES
5
D’EAU AUX ROBINETS
D’ADMISSION
Repérez le robinet d’eau CHAUDE avant de raccorder
les flexibles. Celui-ci se trouve normalement à gauche.
(Si les tamis/joints en caoutchouc ne sont pas
presents) Avec le côté en saillie du tamis vers vous,
introduisez un ensemble tamis/joint caoutchouc à
l’autre extrémité des flexibles d’alimentation d’eau.
Branchez le flexible d’eau chaude
au robinet de sortie d’eau chaude
domestique. Serrez à la main, puis utilisez
des pinces pour serrer les flexibles de 1/4
à 1/2 de tour supplémentaire. Ouvrez le
robinet d’eau chaude.
Branchez le flexible d’eau froide (S) au
robinet de sortie d’eau froide domestique.
Serrez à la main, puis utilisez des
pinces pour serrer les flexibles de 1/4 à 1/2 de tour
supplémentaire. Ouvrez le robinet d’eau froide.
Vérifiez l’absence de fuite et de suintement au niveau
des raccords de tuyaux. Resserrez si nécessaire.
Joint
en
caoutchouc
19
