EMPLACEMENT DE VOTRE LAVEUSE
LOCATION OF YOUR WASHER
N’installez jamais votre laveuse :
1. Dans un endroit exposé à de l’eau qui coule ou aux
conditions climatiques extérieures. La température
ambiante ne doit jamais être gelée ou proche du point
de congélation pour que la laveuse fonctionne bien.
2. Dans un endroit où elle entre en contact avec des
tentures ou des rideaux.
3. Sur un tapis. Le sol DOIT être une surface dure avec
une pente maximum de 1,27 cm per 30 cm (1/2 pouce
par pied). Pour vous assurer que la laveuse ne vibre
pas ou ne bouge pas, il est possible que vous deviez
renforcer le plancher.
REMARQUE : Si le plancher est en mauvais état,
utilisez une feuille de contreplaqué traité de 3/4 po. fixé
solidement à la couverture de plancher actuelle.
EXIGENCES D’ALIMENTATION D’EAU
CONDUITES D’ALIMENTATIOND’EAU - Purgez les conduites d’alimentation d’eau chaude et froide durant 30 secondes avant
l’installation des tuyaux et de la laveuse. Assurez-vous que les tamis à l’entrée des tuyaux sont propres et exempts de débris.
PRESSION D’EAU – Celle-ci doit se situer entre un minimum de 1,4 kgf/cm² (20 psi) et un maximum de 8,4 kgf/cm² (120 psi).
REMARQ UE : La pression minimale de 20 psi consiste dans la pression « dynamique », c’est-à-dire la pression réelle
à l’orifice d’entrée de l’eau lorsque la laveuse se remplit d’eau.
TEMPÉRATURE D’EAU – Le chauffe-eau domestique doit être réglé de façon à alimenter LA MACHINE À LAVER avec de
l’eau chaude entre 50 °C et 65 °C (120 °F et 150 °F) quand on choisit le mode “ hot wash “ (lavage à chaud).
ROBINETS D’ARRÊT – Des robinets d’arrêt d’eau chaude et d’eau froide doivent être prévus.
ÉVACUATION – L’eau de vidange peut être évacuée au moyen d’un tuyau de renvoi. L’eau DOIT ÊTRE évacuée à une
hauteur MINIMALE DE 76 cm (30 po) et maximale de 2,4 m (8 pieds) par rapport à la base de la machine. Le tuyau de
renvoi doit avoir un diamètre intérieur minimal de 3,8 cm (1-1/2 po) et être situé à l’air libre.

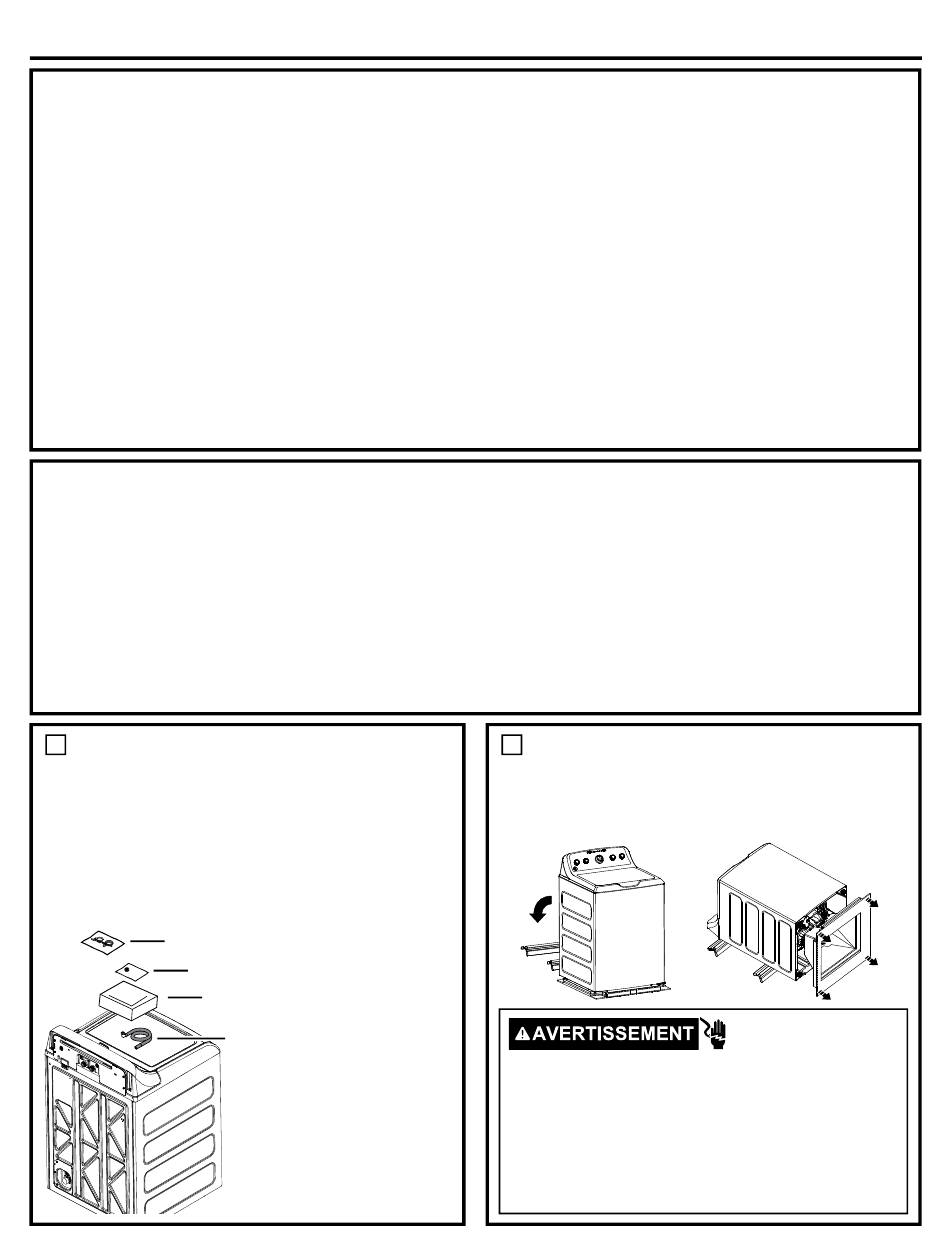

DÉBALLAGE DE VOTRE LAVEUSE
1
Lorsque la machine est à destination, enlevez l’ensemble
des matériaux extérieur et cartons d’emballage.
Retirez le sac (comprenant collier de serrage, attache de
câble et bride de tuyau d’évacuation), le tuyau d’évacuation
et le guide de référence de l’utilisateur de la cuve.
REMARQUE: Laissez le matériel d’emballage en
mousse dans l’ouverture de la cuve pour maintenir la
cuve en place pendant le reste de l’installation.
Le sac de pièces
Guide de référence
Laissez le matériel d’emballage en
mousse dans l’ouverture de la cuve
18
Instructions d’installation
l’utilisateur
Tuyau d’évacuation
REMARQUE :
Considérez les options de
recyclage des matériaux
d’emballage de votre
électroménager.
IMPORTANT : Espaces libres minimum pour
l’installation - Réduit ou un Placard
• Si on recommande l’installation de votre machine à laver
dans un réduit ou un placard, vous trouverez les normes
d’installation correspondantes sur une étiquette au dos
de la machine.
• Dégagement minimal entre la machine et les surfaces
mitoyennes : 0 cm (0 po) de part et d’autre, 5 cm (2 po) à
l’avant. Espace vertical depuis le plancher jusqu’aux tablettes
ou armoires suspendues, plafond, etc. = 60 po (152.4cm ).
• Les portes du placard doivent être perforées ou bien
ventilées et disposer d’au moins 387 cm2 (60 pouces
carrés) d’espace. Si le placard abrite une laveuse et une
sécheuse, les portes doivent disposer de 774 cm2 (120
pouces carrés) au minimum d’espace ouvert.
REMARQUE : Les jeux indiqués sur cette affiche constituent des
jeux minimaux. Il convient également de prévoir un dégagement
suffisant pour les opérations d’installation et d’entretien.
ENLÈVEMENT DE LA BASE
2
Pour enlever la base de l’appareil, placez un pied sur
le côté et renversez l’appareil vers l’arrière sur les
montants de coin. Retirez la base en la tirant en droite
ligne. Remettez la laveuse à l’endroit.
Certaines pièces internes sont intentionnellement non
mises à la terre et peuvent présenter un risque de
choc électrique lors d’un entretien.
Personnel d’entretien – NE PAS toucher aux
composants suivants lorsque l’appareil est sous
tension : Moteur d’entrainement, verrouillage du
couvercle, valves d’eau, pompe de vidange et pompe
de recirculation.
- Risque de choc
électrique
