6.4.3 Jeux de param.
Le Stratos Multi présente deux jeux de paramètres commutables complets (A/B) pour différentes opé-
rations de mesure. Au moyen d'un contact de commutation, il est possible de signaler lequel des jeux
de paramètres est actuellement actif.
Le jeu de paramètres « B » permet seulement de régler des paramètres du process.
Programmation
Commande système
Enregistrer un jeu de paramètres
Le jeu de paramètres actif est transféré sur la Data Card.
Remarque : Le jeu de paramètres enregistré sur la Data Card est alors écrasé.
Charger un jeu de paramètres
Un jeu de paramètres enregistré sur la Data Card est transféré sur l'appareil.
Remarque : Le jeu de paramètres actuellement utilisé sur l'appareil sera alors écrasé.
L'option TAN FW-E102 permet d'enregistrer jusqu'à 5 jeux de paramètres sur la Data Card.
Jeux de paramètres 1-5 (FW-E102), p. 198
➜
Commuter les jeux de paramètres A/B
L'élément de commande permettant de changer de jeu de paramètres (entrée d'optocoupleur OK1 ou
softkey) est défini sous :
Programmation
Commande système
Le jeu de paramètres actuellement actif est indiqué dans la ligne d'état au moyen d'un pictogramme :

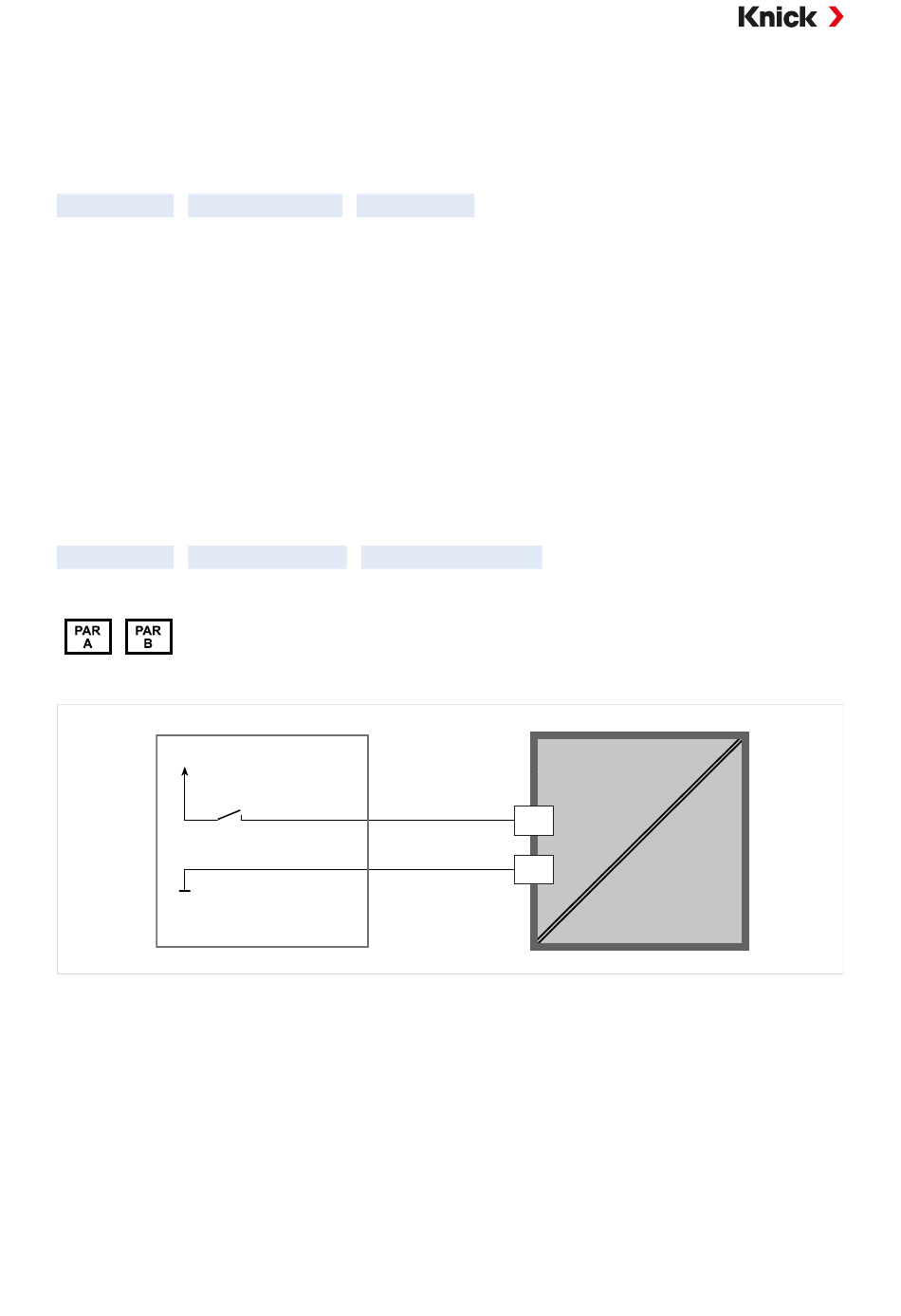

Commutation au moyen d'un signal au niveau de l'entrée d'optocoupleur OK1 :
Alimentation (PWR out)
12 ... 24 V AC/DC
0 ... 2 V CA/CC : jeu de paramètres A actif
10 ... 30 V CA/CC : Jeu de paramètres B actif
Remarque : Le changement ne fonctionne pas si l'on utilise des jeux de paramètres de la carte mé-
moire. Le changement entre le jeu de paramètres A et B fonctionne si ces derniers sont enregistrés
dans l'appareil.
Contacts de commutation, p. 61
➜
Jeux de param.
Commande de fonctions
47
Entrée
optocoupleur
12
11
Stratos Multi
