3.7.1 Sorties de courant
Les sorties de courant délivrent directement du courant (0/4 ... 20 mA) à un consommateur en fonction
de la grandeur de mesure choisie.
Remarque : Respecter les caractéristiques techniques et les valeurs de raccordement.
Caractéristiques techniques, p. 204
➜

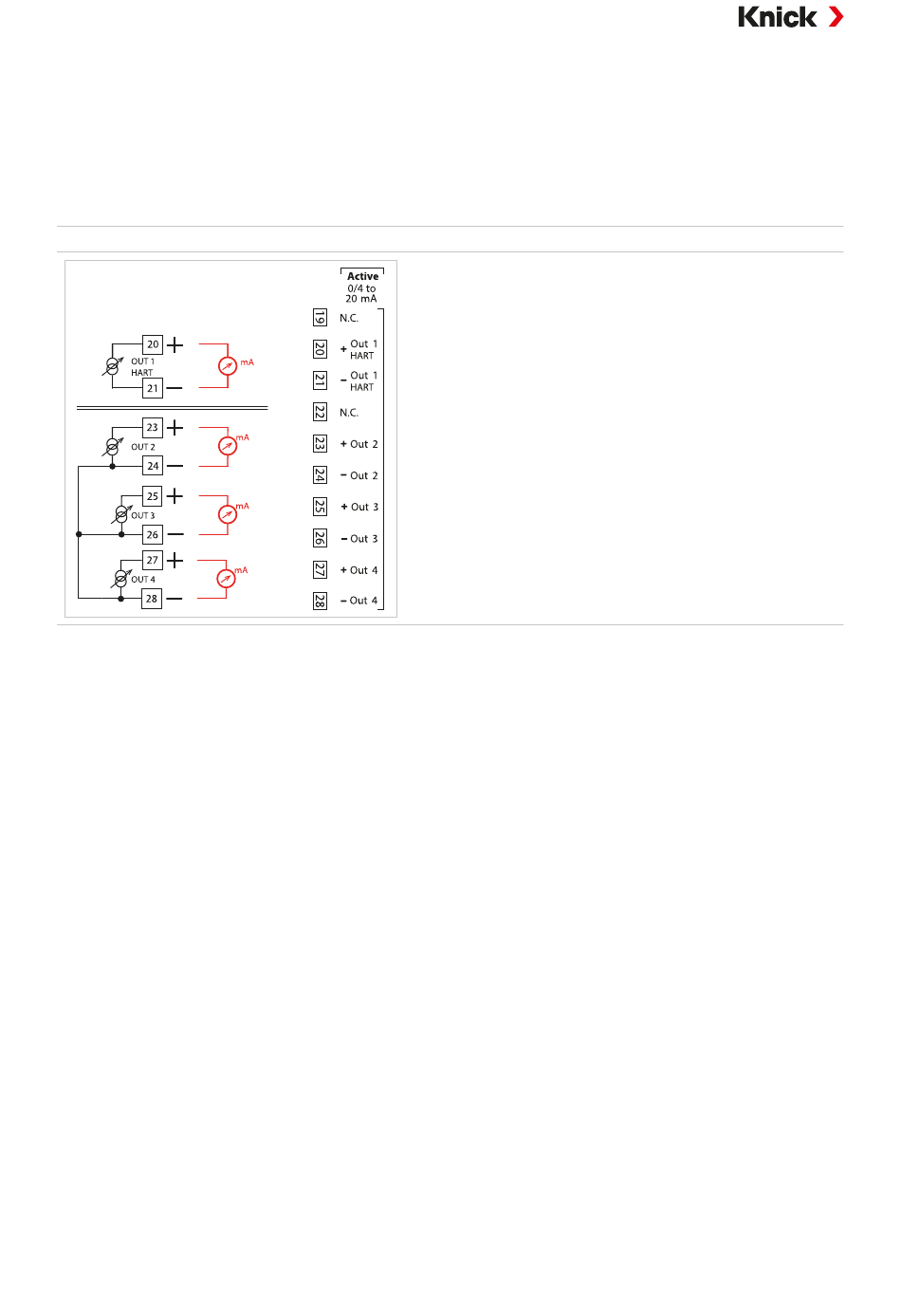

Schéma de correspondance des bornes
Sorties de courant actives
3.7.2 Contacts de commutation : circuit de protection
Les contacts de relais sont sujets à une érosion électrique. Cette dernière réduit leur durée de vie, no-
tamment en cas de charges inductives et capacitives. Des éléments tels que des combinaisons RC, des
résistances non linéaires, des résistances de série et des diodes, sont utilisés pour éviter la formation
d'étincelles et d'arcs électriques.
AVIS ! La charge admissible des contacts de commutation ne doit pas être dépassée non plus pen-
dant les commutations.
Caractéristiques techniques, p. 204
➜
Remarque relative aux contacts de commutation
Les contacts de relais inclus à la livraison sont également adaptés aux faibles courants de signal (à par-
tir d'environ 1 mA). La procédure de commutation de courants supérieurs à environ 100 mA engendre
une combustion de la dorure. Les relais ne sont alors plus en mesure de commuter les courants plus
faibles en toute fiabilité.
Programmation des contacts de commutation
Contacts de commutation, p. 61
➜
Disposition des contacts de commutation
Affectation des bornes, p. 29
➜
