Stratos Multi E401X
2 Produit
2.1 Contenu de la livraison et identification du produit
• Appareil de base Stratos Multi (unité frontale et boîtier inférieur)
• Sachet de petites pièces (2 bouchons en plastique, 1 goupille de charnière, 1 plaque pour
conduites, 2 cavaliers à insérer, 1 réducteur, 1 joint à entrées multiples, 2 bouchons d'obturation,
5 presse-étoupes et écrous hexagonaux M20x1,5)
• Relevé de contrôle 2.2 selon EN 10204
• Instructions d'installation
• Guide de sécurité (Safety Guide)
• Control Drawing 212.502-100
• Déclaration de conformité UE
Remarque : Le manuel utilisateur (le présent document) est publié sous forme électronique.
knick-international.com
➜
Remarque : À la réception, s'assurer qu'aucun composant n'est endommagé. Ne pas utiliser de pièces
endommagées.
Les modules de mesure ne sont pas compris dans la livraison de l'appareil de base.
14
13
12
11
10

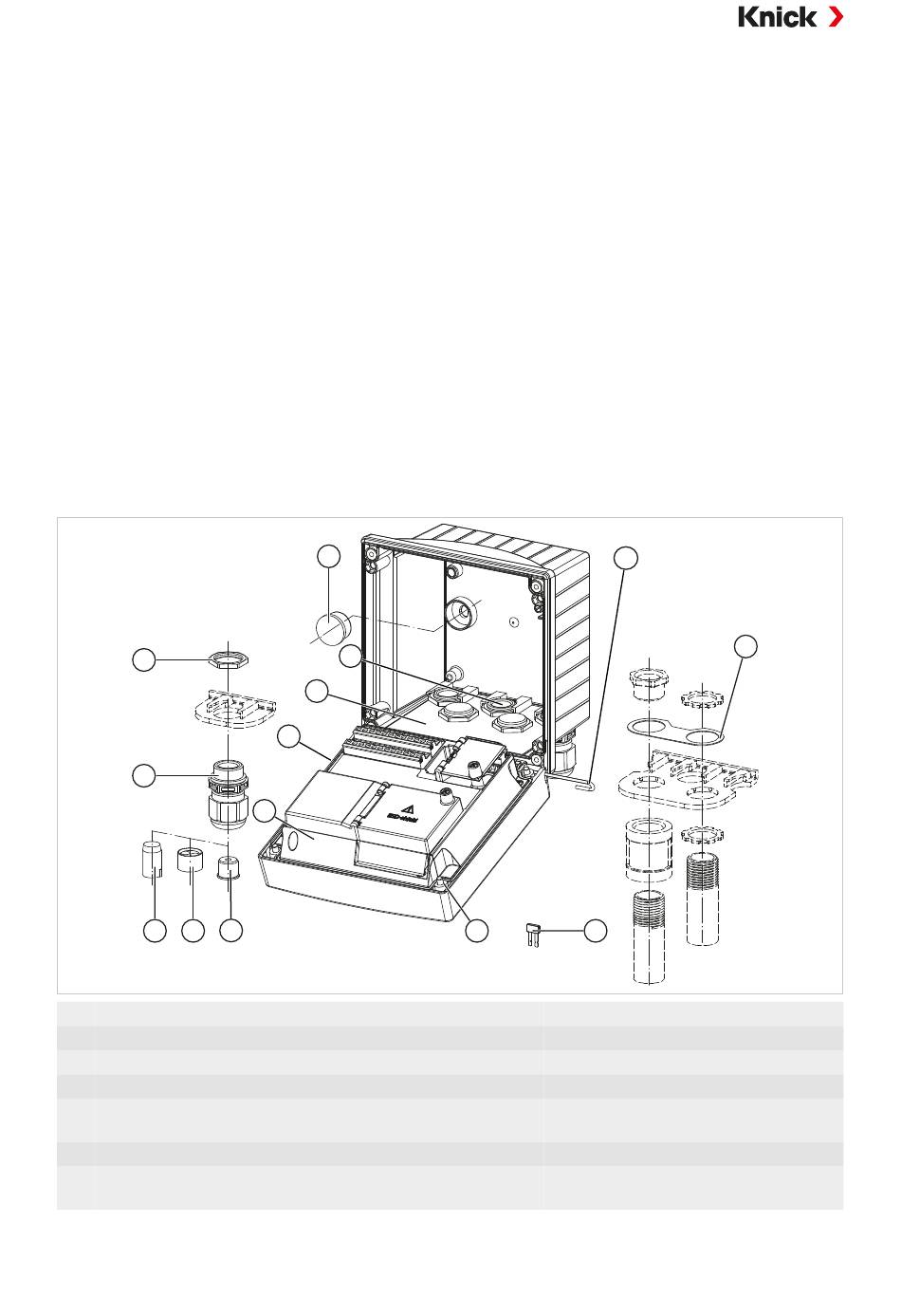

1 Unité avant
2 Joint périphérique
3 Boîtier arrière
4 Perçages pour presse-étoupes
5 Bouchon en plastique (2 unités),
pour l'étanchéification en cas de montage mural
6 Goupille de charnière (1 unité), enfichable des deux côtés
7 Plaque (1 unité), pour montage de la conduite :
bride intermédiaire entre le boîtier et l'écrou
5
4
3
2
1
9
8
8 Cavalier à insérer (2 unités)
9 Vis de boîtier (4 unités)
10 Réducteur (1 unité)
11 Joint à entrées multiples (1 unité)
12 Bouchon d'obturation (2 unités)
13 Presse-étoupes à vis (5 unités)
14 Écrou hexagonal (5 unités)
13
6
7
