Stratos Multi E401X
8.1.7 Fonctions de diagnostic canal I/II
Les sous-menus varient selon le type de sonde. Les principales fonctions sont décrites ci-après.
Informations sonde
Le sous-menu Informations sonde indique les données de la sonde numérique actuellement raccor-
dée, par ex. le fabricant, le numéro de série, la version matériel/progiciel, le dernier calibrage, la durée
de fonctionnement :
Diagnostic
[I] [II] [Sonde]
Contrôleur de sonde
Les valeurs mesurées brutes sont affichées selon le type de sonde dans le contrôleur de sonde pour
permettre un diagnostic :
Diagnostic
[I] [II] [Sonde]
Diagramme de sonde
Remarque : Fonction active pour les sondes pH et les sondes d'oxygène.
Le diagramme de sonde permet d'avoir une vue d'ensemble de l'état des paramètres de la sonde rac-
cordée, y compris le minuteur de calibrage.
Les paramètres non activés sont grisés et réglés sur 100 % (p. ex. minuteur de calibrage désactivé).
Les valeurs des paramètres doivent se situer entre les polygones externe (100 %) et interne (50 %). Si
une valeur est inférieure au polygone interne (< 50 %), alors un signal d'avertissement se met à cligno-
ter.
À consulter dans :
Diagnostic

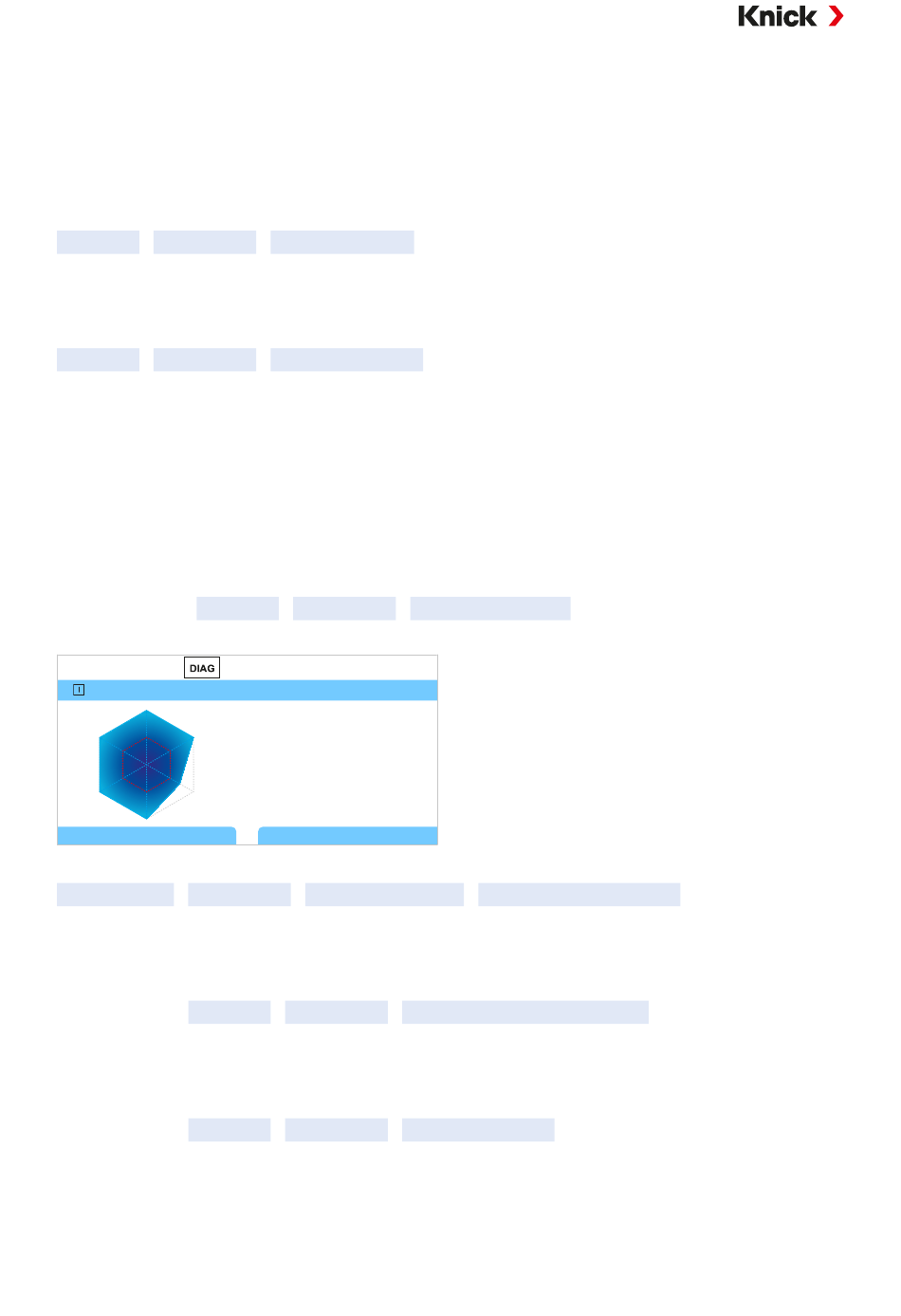

Exemple d'écran :
Diagramme de sonde Oxy
1
6
2
5
3
4
Retour
Les limites de tolérance (rayon du « cercle intérieur ») peuvent être personnalisées :
Programmation
[I] [II] [Sonde]
Rapport de calibrage/ajustage
Le rapport de calibrage/ajustage affiche les données relatives au dernier calibrage/ajustage effectué
avec la sonde actuelle.
Ouverture dans :
Diagnostic
Rapport offset temp.
Le rapport offset temp. affiche les données du dernier équilibrage de température effectué pour la
sonde actuellement raccordée.
Ouverture dans :
Diagnostic
Informations sonde
Contrôleur de sonde
[I] [II] [Sonde]
Diagramme de sonde
1 - Pente
2 - Zéro
3 - Impédance
4 - Temps de réponse
5 - Minuteur calibrage
6 - Usure de la sonde
Données de la sonde
[I] [II] [Sonde]
Rapport cal./ajustage [Paramètre]
[I] [II] [Sonde]
Rapport offset temp.
Surveillance sonde : détails
146
