Stratos Multi E401X

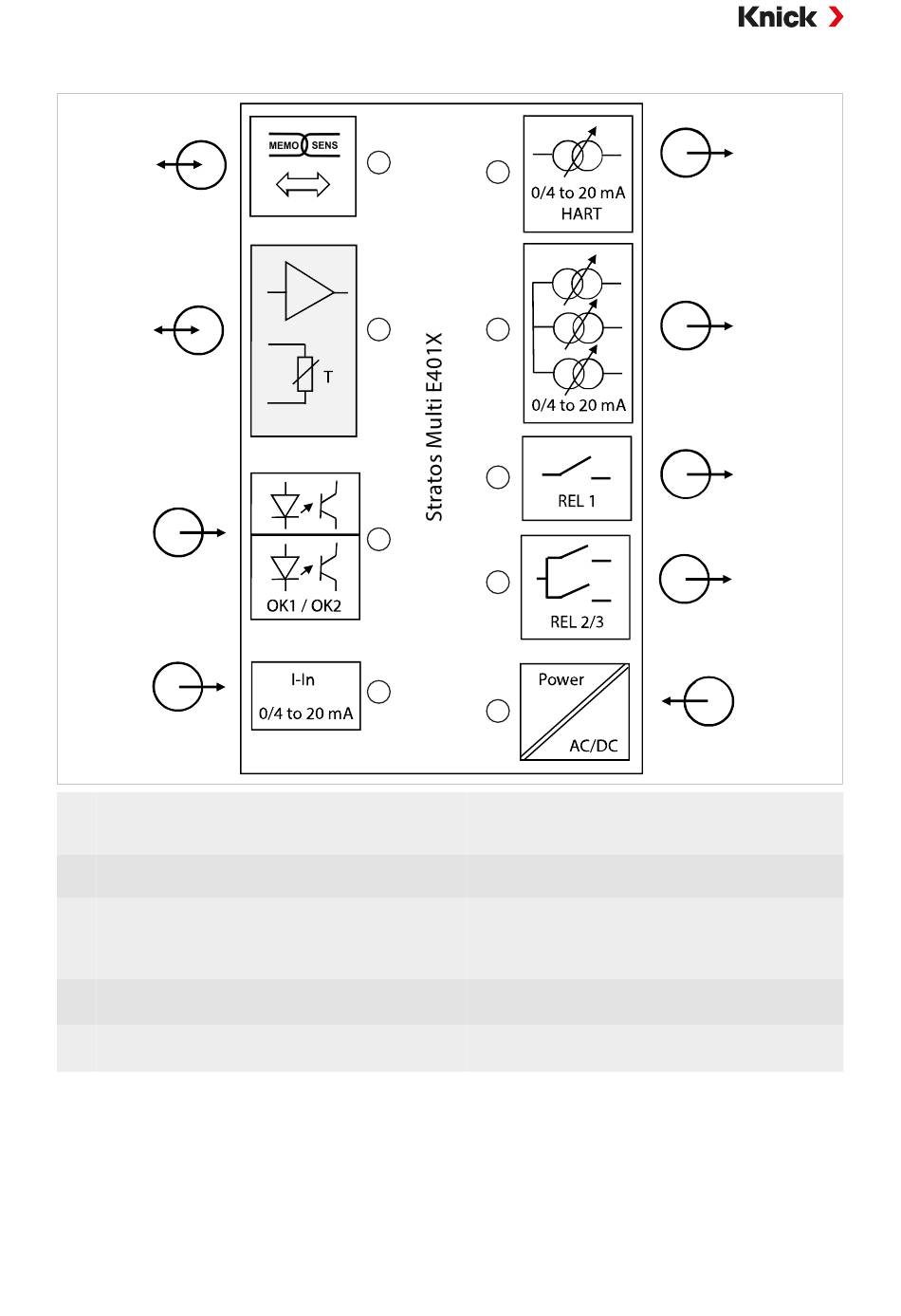

2.5 Vue d'ensemble du système
1 Entrée pour sonde Memosens
2 Emplacement pour un module MK analogique ou
Memosens via le module MK‑MS
3 Entrées optocoupleur OK1 / OK2
OK1 : changement du jeu de paramètres A/B, débit,
...
OK2 : Contrôle fonctionnel (HOLD)
4 Entrée de courant 0/4 ... 20 mA pour transducteur de
pression externe (option TAN FW-E051)
5 Sortie de courant 1 : 0/4 ... 20 mA / HART active
(option TAN FW‑E050 HART : 4 ... 20 mA)
1
5
2
6
7
3
8
4
9
6 Sorties de courant 2 / 3 / 4 :
actives (Sorties de courant 3 et 4 : option TAN
FW‑E052)
7 Contact de commutation K1 : messages, seuil,
contact de rinçage, ...
8 Contact de commutation K2/K3 : régulateur ou
messages, seuils, contacts de rinçage, ...
9 Entrée alimentation :
80 ... 230 V AC / 24 ... 60 V DC < 15 VA/10 W
