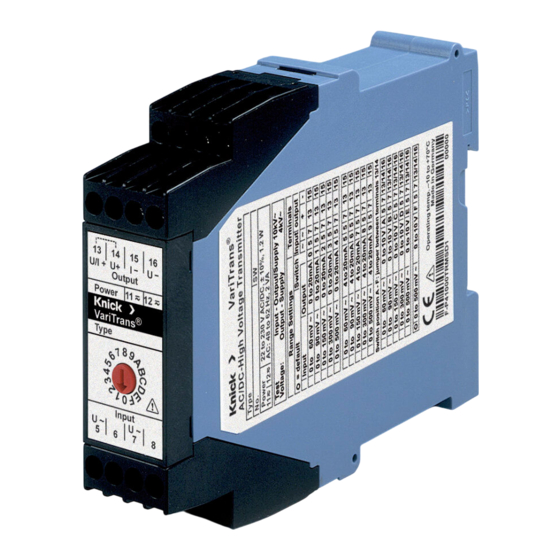

- Page 1 Français French Transmetteur haute tension CA/CC AC/DC High Voltage Transmitter VariTrans P 41000 TRMS ® VariTrans P 42000 TRMS ® VariTrans P 43000 TRMS ® TA-253 102-KNF01 20080507...
-
Page 3: Consignes De Sécurité
Consignes de sécurité Avertissement ! Tensions dangereuses en cas de contact ! Les transmetteurs haute tension de la série VariTrans P 4xxxx TRMS ® doivent être installés uniquement par le personnel qualifié autorisé par l'exploitant de l'installation. L'installation doit être effectuée dans le respect des règlements en vigueur, par ex. -
Page 4: Garantie
Retour de marchandises Ne pas ouvrir l'appareil. Pour toute réclamation, veuillez contacter le fabricant avant de retourner la marchandise (voir au dos de l'enveloppe). Garantie Tout défaut constaté dans les 5 ans à dater de la livraison sera réparé gratuitement à réception franco de l'appareil. - Page 5 VariTrans® P 41000 TRMS Transmetteur haute tension CA/CC universel pour signal d'entrée CA sinusoïdal et non sinusoïdal de 60 mV à 10 V. Valeur efficace vraie ("true RMS") comme signal de sortie normalisé pour traitement ultérieur dans des commandes ou des systèmes d'acquisition de données.
-
Page 7: Configuration
1.2 VariTrans P 41000 D1 TRMS-nnnn ® Plaque à bornes, changement de plage de mesure Les transmetteurs haute tension de la série VariTrans P 4xxxx TRMS doivent être installés ® uniquement par le personnel qualifié autorisé par l'exploitant de l'installation. Observer une distance suffisante ou assurer une isolation avec les appareils voisins et veiller à... - Page 8 1.4 VariTrans P 41000 D1 TRMS-nnnn ® Correspondance des bornes Type D1 Correspondance des bornes : Entrée tension CA 60 mV ... 10 V CA Entrée 0 11 Alimentation CA/CC 12 Alimentation CA/CC 13 Sortie courant + 14 Sortie tension + 15 Sortie courant - 16 Sortie tension - Dans le cas des types commutables et avec une...
-
Page 9: Caractéristiques Techniques
1.5 VariTrans P 41000 D1 TRMS ® Caractéristiques techniques Données d'entrée Entrée P 41000 D1 TRMS-nnnn 60 mV ... 10 V CA ; 1 à 16 plages à la demande du client, calibrée commutable P 41100 D1 TRMS-nnnn 60 mV ... 10 V, CA ; réglage fixe à... - Page 10 VariTrans P 41000 D1 TRMS ® Caractéristiques techniques (suite) Avec une tension de ≤ 10 mA (1000 ohms avec 10 V) sortie Ondulation résiduelle < 10 mVeff Caractéristique de transmission Erreur de gain < 0,3 % d. f. Erreur de gain avec signal d'entrée sinusoïdal (facteur d'amplitude √2) dans la plage de fréquence de 45 à...
- Page 11 VariTrans P 41000 D1 TRMS ® Caractéristiques techniques (suite) Influence de la < 50 ppm/K d. f. température Température de référence pour indications CT = 23 °C, la CT moyenne est indiquée Alimentation auxiliaire Alimentation 20 ... 253 V CA/CC, CA 48 ... 62 Hz, env. 2 VA; CC 1,2 W auxiliaire Isolation Isolation...
- Page 12 VariTrans P 41000 D1 TRMS ® Caractéristiques techniques (suite) Tension d'isolation Calibrée commutable jusqu'à 2200 V CA/CC avec la nominale selon catégorie de surtensions III et le EN 50124-1 degré de pollution 2 entre entrée, sortie et alimentation Réglage fixe jusqu'à...
- Page 13 VariTrans P 41000 D1 TRMS ® Caractéristiques techniques (suite) Dans le cas des applications avec des tensions de service élevées, observer une distance suffisante ou assurer une isolation avec les appareils voisins et veiller à la protection contre les contacts. Normes et homologations Norme de famille de EN 61326...
- Page 14 1.6 VariTrans P 41000 D1 TRMS ® Schéma de principe et exemple d'application Schéma de principe C 1 nF TRMS 1 nF Sortie U/I CC Z 13 V Entrée 6,8 V ≤500 mV 68 V >500 mV Alimentation 20 ... 253 V CA/CC Exemple d'application Mesure du courant par résistance shunt 3600 V CA...
-
Page 15: Dessin Coté
1.7 VariTrans P 41000 D1 TRMS ® Dessin coté 22,5 118,0 Fixation à déclic sur profilé chapeau 35 mm EN 50 022... - Page 17 VariTrans® P 42000 TRMS Transmetteur haute tension CA/CC universel pour signal d'entrée CA sinusoïdal et non- sinusoïdal de 10 V à 3600 V. Valeur efficace vraie ("true RMS") comme signal de sortie normalisé pour traitement ultérieur dans des commandes ou des systèmes d'acquisition de données.
- Page 18 2.2.1 VariTrans P 42000 D2 TRMS ® Plaque à bornes, changement de plage de mesure 2.2.2 VariTrans P 42000 D3 TRMS ® Plaque à bornes, changement de plage de mesure...
- Page 19 Les transmetteurs haute tension de la série VariTrans P 4xxxx ® TRMS doivent être installés uniquement par le personnel qualifié autorisé par l'exploitant de l'installation. Observer une distance suffisante ou assurer une isolation avec les appareils voisins et veiller à la protection contre les contacts ! L'alimentation de l'appareil ne doit être établie qu'une fois l'installation effectuée dans les règles.
- Page 20 2.4.1 VariTrans P 42000 D2 TRMS ® Correspondance des bornes Type D2 Correspondance des bornes : 11 Entrée tension 0 15 Entrée tension ≤ 1200 V CA 19 Alimentation CA/CC 20 Alimentation CA/CC 25 Sortie CC courant/tension + 26 Sortie CC tension + 27 Sortie CC courant –...
- Page 21 2.4.2 VariTrans P 42000 D3 TRMS ® Correspondance des bornes Type D3 Correspondance des bornes : 15 Entrée tension 0 23 Entrée tension ≤ 3600 V CA 27 Alimentation CA/CC 28 Alimentation CA/CC 37 Sortie CC courant/tension + 38 Sortie CC tension + 39 Sortie CC courant –...
-
Page 22: Caractéristiques Techniques
2.5 VariTrans P 42000 D2 / D3 TRMS ® Caractéristiques techniques Données d'entrée Entrée P 42000 D2 10 V ... 1200 V CA ; 1 à 16 plages TRMS-nnnn calibrées commutables à la demande du client P 42000 D3 1200 V ... 2200 V CA ; 1 à 16 plages TRMS-nnnn calibrées commutables à... - Page 23 VariTrans P 42000 D2 / D3 TRMS ® Caractéristiques techniques (suite) Données de sortie Sortie P 42000 Dx 0 … 20 mA, 4 ... 20 mA et/ou TRMS-nnnn 0 … 10 V, à la demande du client, commutable P 42100 Dx 0 …...
- Page 24 VariTrans P 42000 D2 / D3 TRMS ® Caractéristiques techniques (suite) Réjection en mode Plages d'entrée CMRR env. 150 dB commun ≤ 0,5 V CA 50 Hz env. 120 dB CMRR : Common-Mode Rejection Ratio = gain en tension différentielle : gain en tension en mode commun T-CMRR : Transient Common-Mode Rejection = réjection des transitoires en mode commun : réjection des valeurs crête transitoires en mode commun...
- Page 25 VariTrans P 42000 D2 / D3 TRMS ® Caractéristiques techniques (suite) Réglage fixe jusqu'à 3600 V CA/CC avec la (type P 42100 Dx catégorie de surtensions III et le TRMS-nnnn) degré de pollution 2 entre entrée, sortie et alimentation (surtension transitoire 20 kV) Tension d'isolation Calibrée commutable...
- Page 26 VariTrans P 42000 D2 / D3 TRMS ® Caractéristiques techniques (suite) Réglage fixe Séparation sûre suivant EN 61140 (type P 42100 Dx par isolation renforcée suivant la TRMS-nnnn) norme EN 61010-1. Tensions de service avec la catégorie de surtensions III et le degré...
- Page 27 VariTrans P 42000 D2 / D3 TRMS ® Caractéristiques techniques (suite) Autres caractéristiques Température Service –10 ... +70 °C ambiante Service avec valeurs limitées (sur –40 ... +85 °C demande) Transport et stockage –40 ... +85 °C Type Boîtier série Largeur du boîtier D2 : 45 mm avec bornes à...
- Page 28 2.6 VariTrans P 42000 D2 / D3 TRMS ® Schéma de principe et exemple d'application Schéma de principe TRMS 10 pF Z 15 V C 1 nF Entrée de tension CA Sortie U/I CC Alimentation 20 ... 253 V CA/CC Exemple d'application Mesure directe de la tension d'alimentation 3600 V CA...
-
Page 29: Dessins Cotés
2.7 VariTrans P 42000 D2 / D3 TRMS ® Dessins cotés 45,0 118,0 Fixation à déclic sur profilé chapeau 35 mm EN 50 022 Type D2 67,5 118,0 Fixation à déclic sur profilé chapeau 35 mm EN 50 022 Type D3... - Page 31 VariTrans® P 43000 TRMS Transmetteur haute tension CA/CC universel pour signal d'entrée CA sinusoïdal et non sinusoïdal de 0,1 A à 5 A. Valeur efficace vraie ("true RMS") comme signal de sortie normalisé pour traitement ultérieur dans des commandes ou des systèmes d'acquisition de données. Entrée et sortie calibrées commutables.
- Page 33 3.2 VariTrans P 43000 D2 TRMS ® Plaque à bornes, changement de plage de mesure Les transmetteurs haute tension de la série VariTrans P 4xxxx TRMS ® doivent être installés uniquement par le personnel qualifié autorisé par l'exploitant de l'installation. Observer une distance suffisante ou assurer une isolation avec les appareils voisins et veiller à...
- Page 34 3.4.1 VariTrans P 43000 D2 TRMS / Entrée 1 ... 5 A ® Correspondance des bornes Type D2 Entrée 1 ... 5 A 13 n. c. 14 Entrée courant ± 15 Entrée courant 0 (≤ 5 A ) 16 Entrée courant 0 (≤ 2 A ) 19 Alimentation CA/CC 20 Alimentation CA/CC 25 Sortie courant/tension +...
- Page 35 3.4.2 VariTrans P 43000 D2 TRMS / Entrée 0,1 ... 5 A ® Correspondance des bornes Type D2 Entrée 0,1 ... 5 A +0,1 A ... +1 A +2 A ... +5 A –2 A ... –5 A –0,1 A ... –1 A 19 Alimentation CA/CC 20 Alimentation CA/CC 25 Sortie courant/tension +...
- Page 36 3.5 VariTrans P 43000 D2 TRMS ® Caractéristiques techniques Données d'entrée Entrée P 43000 D2 0.1 A ... 5 V CA ; 1 à 16 plages à la TRMS-nnnn demande du client, calibrées commutables P 43100 D2 TRMS-nnnn 0.1 A ... 5 A, CA ; réglage fixe à la demande du client Fréquence nominale 50/60 Hz...
- Page 37 VariTrans P 43000 D2 TRMS ® Caractéristiques techniques (suite) Caractéristique de transmission Erreur de gain < 0,5 % d. f. Erreur de gain avec signal d'entrée sinusoïdal (facteur d'amplitude √2) dans la plage de fréquence de 45 à 65 Hz Temps de réponse <...
- Page 38 VariTrans P 43000 D2 TRMS ® Caractéristiques techniques (suite) Isolation Isolation galvanique Séparation 3 ports entre entrée, sortie et alimentation Tension d'essai Calibrée commutable 10 kV CA entre entrée et sortie et alimentation Réglage fixe 15 kV CA entre entrée et sortie et (type P 43100 D2 alimentation TRMS-nnnn)
- Page 39 VariTrans P 43000 D2 TRMS ® Caractéristiques techniques (suite) Protection contre les Calibrée commutable Séparation sûre suivant EN 61140 chocs électriques par isolation renforcée suivant la norme EN 61010-1. Tensions de service avec la catégorie de surtensions III et le degré de pollution 2 : - jusqu'à...
- Page 40 VariTrans P 43000 D2 TRMS ® Caractéristiques techniques (suite) Normes et homologations Norme de famille de EN 61326 produits Emissions de Classe B perturbations Immunité aux Industrie perturbations De faibles différences sont possibles pendant les interférences Autres caractéristiques Température Service –10 ...
- Page 41 3.6 VariTrans P 43000 D2 TRMS ® Schéma de principe et exemple d'application Schéma de principe TRMS Entrée courant CA C 1 nF Z 15 V Sortie U/I CC ≤5 A ≤2 A Alimentation 20 ... 253 V CA/CC Exemple d'application Mesure directe du courant avec un potentiel d'entrée élevé...
- Page 42 3.7 VariTrans P 43000 D2 TRMS ® Dessin coté 45,0 118,0 Fixation à déclic sur profilé chapeau 35 mm EN 50 022...
