8. CONTRÔLES ET OPÉRATION
8.1 CONTRÔLE DE L'APPAREIL : PROCÉDURES,
PARAMÈTRES ET FONCTIONS
Tous les groupes compresseur-condenseur au CO
la série ON de RefPlus sont fournis avec un contrôleur
transcritique CAREL PRack pP300T avec interface
intégrée/à distance, par lequel tout le paramétrage du
programme peut être fait. Tous les appareils sont livrés
préprogrammés en usine. L'utilisateur final n'a aucun
accès à la programmation, sauf pour modifier certains
points de consigne particuliers. Si des modifications
additionnelles sont nécessaire, SVP contacter le support
technique de RefPlus.
L'interface est composée de six écrans et boutons, tel que
montré à la Figure 18.

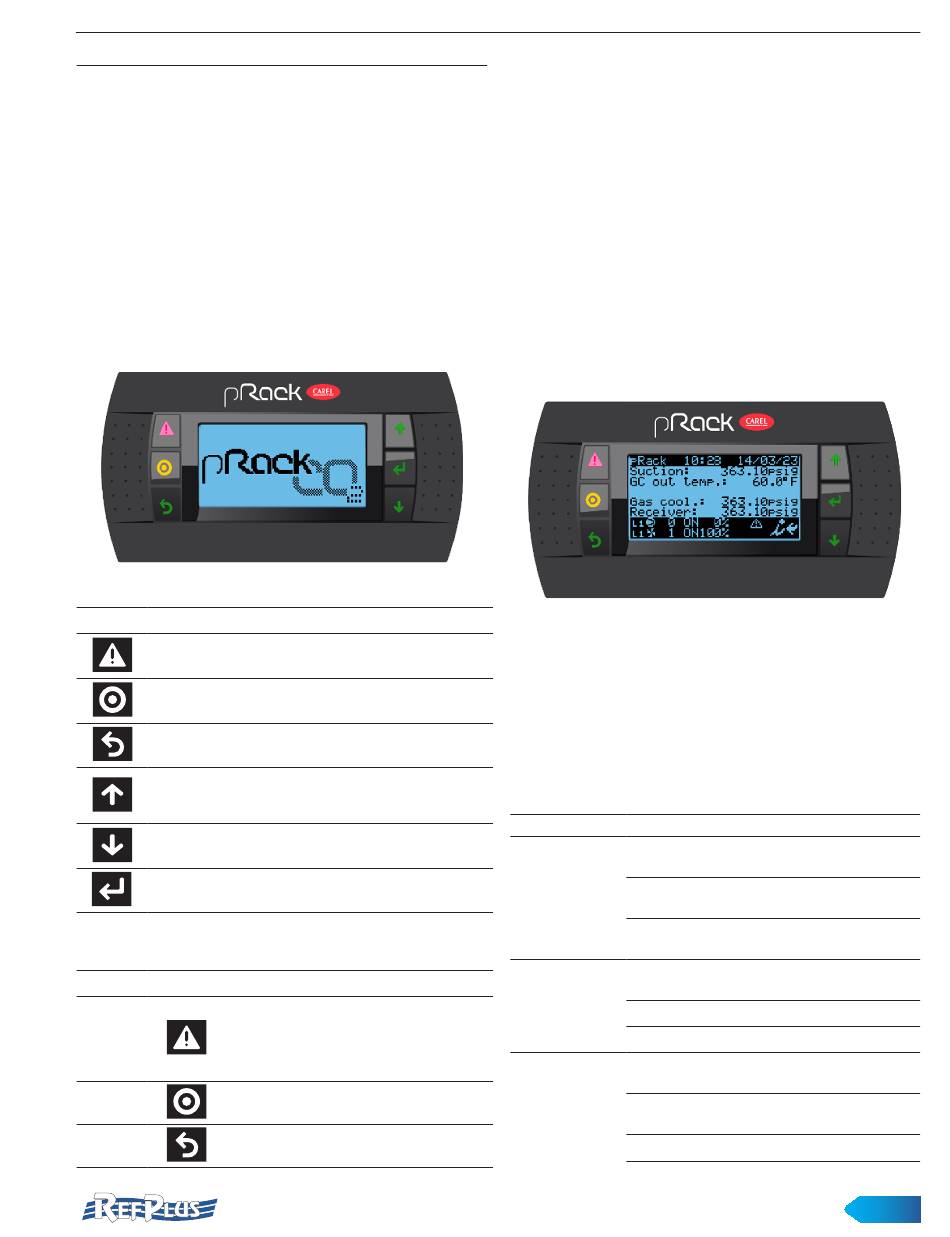

Figure 18 Interface du contrôleur CAREL PRack pP300T
Bouton
Affiche la liste d'alarmes actives et
(ALARME)
permet d'accéder au registre des alarmes
Entrer dans l'arbre du menu principal
Retourner à l'écran un niveau plus haut
Défiler une liste vers le haut ou
(HAUT)
augmenter la valeur surlignée par le
curseur
Défiler une liste vers le bas ou diminuer
(BAS)
la valeur surlignée par le curseur
Entrer le sous-menu sélectionné ou
(ENTER)
confirme la valeur entrée
Description des lumière DEL des trois boutons de gauche
sur l'interface:
LED
Bouton
Permanente : alarmes présentes et
reconnues
Rouge
Clignotante : alarmes actives présentes
et non reconnues
Jaune
PRack pR300T est ON
Vert
PRack pR300T est alimenté
R
Fonction associée
Description
Il y a trois types d'écrans sur cette interface :
• Écran principal
• Écran de menus
• Écran d'ajustement de paramètres
de
2
ÉCRAN PRINCIPAL
L'écran principal est l'écran par défaut auquel le
programme retourne s'il n'y a pas d'activité de le part de
l'utilisateur pour une période de 5 minutes. Cet écran
montre un sommaire des opérations du système, incluant :
• Date et heure
• Pressions d'aspiration, du refroidisseur de gaz, et du
réservoir de CO
du refroidisseur de gaz.
• État de fonctionnement et modulation du compresseur
et des ventilateurs, en plus de toute alarme active.
Figure 19 Écran principal du contrôleur
ÉCRAN DE MENUS
L'écran des menus est accessible sur trois niveaux d'accès
avec un différent mot de passe associé à chaque niveau.
Le niveau le plus bas est pour l'utilisateur et le mot de passe
par défaut est 0000. Les deux prochains niveaux sont pour
l'entretien et le manufacturier et ne devraient pas être
accédés par des personnes non autorisées.
Voici la structure de l'écran des menus :
Écran de menu Sous-menu
A. État de
a. Main info
l'appareil
b. Setpoint
c. On/Off
B. In/Out
a. Status
b. Manual man.
c. Test
C. Compresseurs
a.a. I/O status
(a. Line 1)
a.b. Regulation
a.c. Work. hours N/A
CONTRÔLES ET OPÉRATION
, en plus de la température à la sortie
2
Description
Voir l'état actuel et les
valeurs de la sonde
Voir et modifier les points
de consigne principaux
Réglages des ON/OFF du
système
Définir les AI/AO/DI/DO
du système
N/A
Test des canaux I/O
Canaux I/O spécifiques au
contrôle du compresseur
Points de consigne et
limites du compresseur
19
