INSTALLATION
6.3 FILAGE DE L'APPAREIL
IMPORTANT : Les branchements électriques peuvent
se desserrer durant le transport. S'assurer que les
vis de branchement soient bien serrées avant de
procéder au démarrage de l'appareil.
Brancher les mises à la terre réglementaires sur
l'appareil.
Le filage du système doit être fait en respectant les
codes locaux et nationaux.
Le filage interne des moteurs de ventilateurs, des contrôles
optionnels et des contacteurs a été effectué en usine. Les
branchements se terminent aux borniers dans le panneau
de contrôle et sont clairement identifiés. Les contrôleurs
d'évaporateurs, le système de gestion du bâtiment (BMS)
et les thermostats doivent être branchés adéquatement.
6.4 TUYAUTERIE DE RÉFRIGÉRATION
Toutes les composantes du système réfrigérant doivent être
installées selon les codes locaux et nationaux, en suivant
les bonnes pratiques d'ingénierie. Se référer au chapitre
1 du manuel de réfrigération de l'ASHRAE, au chapitre 6
du manuel de CO
du IIAR ou à la section 4 du manuel de
2
la tuyauterie de réfrigération du RSES pour connaître les
détails d'une tuyauterie adéquate.
Les
évaporateurs
et
condensateur sont nettoyés en usine. Lors de l'installation
de la tuyauterie en chantier, s'assurer qu'aucun
contaminant ou humidité ne pénètre dans le système.
Ne pas laisser des compresseurs ou des filtre-sécheurs
ouverts à l'atmosphère plus longtemps que nécessaire.
La longueur équivalente de la conduite ne devrait pas
excéder 70 pi (21 m). L'installation de la tuyauterie devrait
toujours être faites en conformité avec les meilleures
pratiques. Le client est l'unique responsable de la bonne
installation de la tuyauterie.
Les longs conduits et/ou une grande différence de
température d'opération (tuyauterie de refoulement, de gaz
chaud, et d'aspiration) requièrent des boucles d'expansion
afin de prévenir les ruptures de lignes.
La tuyauterie doit être bien supportée pour assurer un bon
fonctionnement. Suivre les règles de l'ASHRAE, RSES,
d'un ingénieur spécificateur ou de l'industrie. Normalement,
toute conduit droit doit être supporté à au moins deux
endroits, près des deux extrémités. À titre de référence,
un tuyau de 3/8'' à 7/8'' de diamètre devrait être supporté à
tous les 5' (1,5 m), un tuyau de 1-1/8'' ou 1-3/8'' à tous les
7' (2,1 m) et les tuyaux de 1-5/8'' et plus à tous les 9' à 10'
(2,7 m à 3 m). Ne jamais laisser un coin sans support.
Un support devrait être installé à 2' (60 cm) de chaque coin,
dans les deux directions.
Les tuyaux fixés à des pièces vibrantes, tel que le
compresseur, la base du groupe compresseur-condenseur,
la tuyauterie de gaz haute-pression, etc. devraient être
supportés de manière à ne pas limiter le mouvement des
pièces vibrantes. Un montage trop rigide causera de la
fatigue prématurée aux tuyaux.
10
les
groupes
compresseur-
Faire une inspection complète de la tuyauterie une fois
l'équipement en fonction. Ajouter du support là où les
vibrations sont plus importantes. Voir la Figure 6. Des
supports supplémentaires sont relativement peu coûteux
comparés à une perte de réfrigérant.
SUPPORT
TUYAU

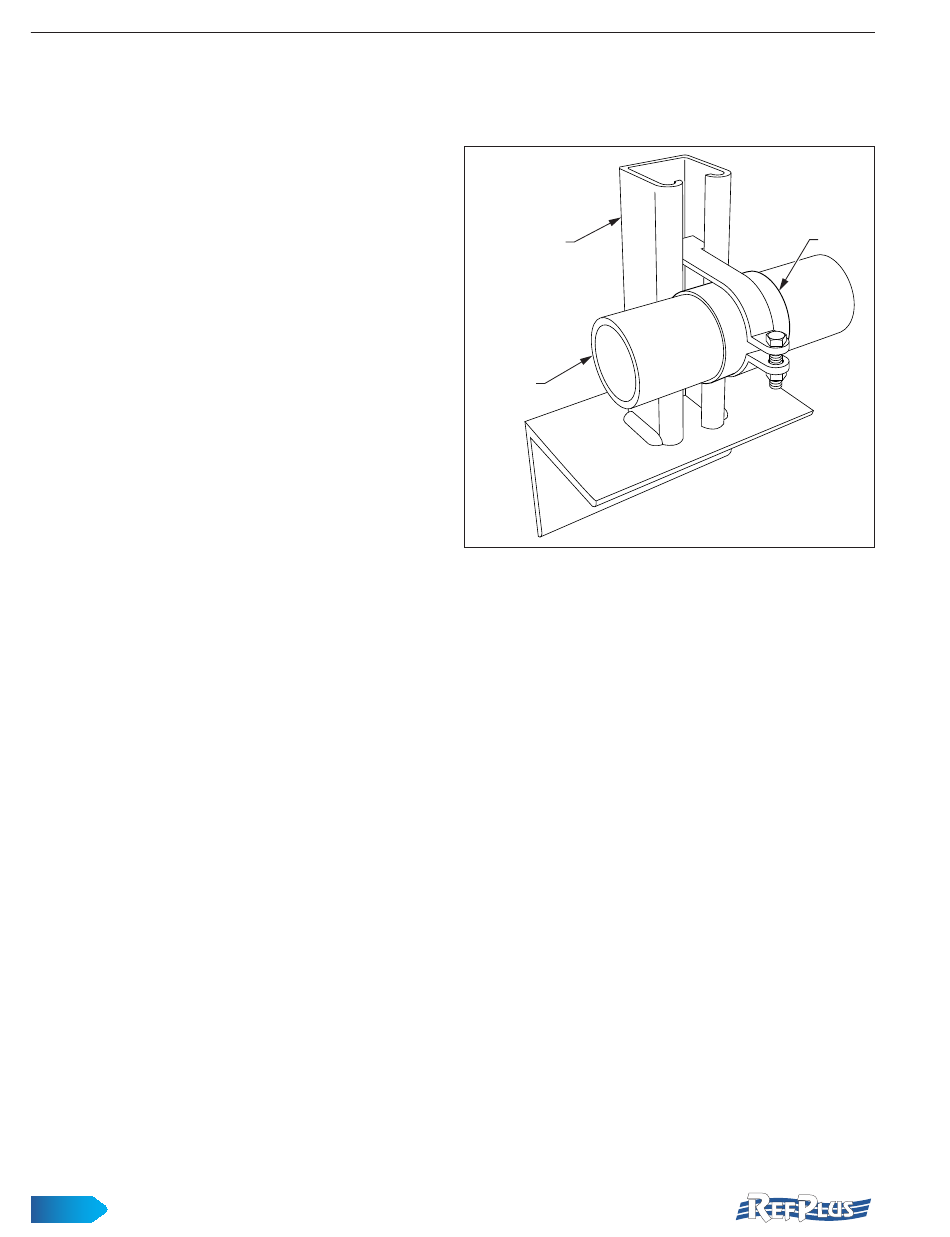

Figure 6 Support typique de tuyaux
TUYAUX DE CUIVRE :
Utiliser uniquement des tuyaux en CuFe de haute qualité
(tel que les marques K65 et Streamline XHP avec une
pression maximale de fonctionnement (MWP) de 1741
psig/120 bar pour les appareils avec 1305 psig/90 bar de
MWP. Utiliser uniquement des tuyaux de réfrigération qui
sont scellés avec des bouchons, azotés et dépourvus de
saleté, humidité et autres contaminants à l'intérieur. Des
tuyaux non-scellés ne devraient pas être utilisés. Utiliser
uniquement des raccords en cuivre forgé conformément au
type de tuyaux (par exemple le CuFe). Des coudes à long
rayon sont fortement recommandés. Utiliser seulement
des alliages haute-température pour le brasage. Ceux-ci
doivent être conformes aux spécifications de la AWS.
Les tuyaux doivent être purgés avec de l'azote sec lorsque
les joints sont brasés afin d'éviter l'oxydation et les dépôts
de carbone.
Limiter au minimum le flux utilisé lors du brasage/
soudage afin de prévenir la contamination à l'intérieur
des joints. Appliquer le flux uniquement sur le bout mâle
du branchement, jamais sur le bout femelle. Une fois le
brasage/soudage terminé, enlever l'excédent de flux.
Pour plus de détails, consulter www.copper.org.
TUYAUX EN ACIER INOXYDABLE :
Utiliser uniquement des tuyaux en acier inoxydable 304
ou 316 de haute qualité pour la tuyauterie de liquide et
d'aspiration.
Afin de déterminer la bonne dimension de tuyaux, se
référer à la pression nominale de tuyaux standards.
JOINT
