INSTALLATION
Dans les systèmes de réfrigération au CO
d'aspiration devraient être entièrement et adéquatement
isolées afin d'éviter un gain de chaleur et la condensation.
Elles ne devraient pas être exposées à la chaleur ou au
soleil.

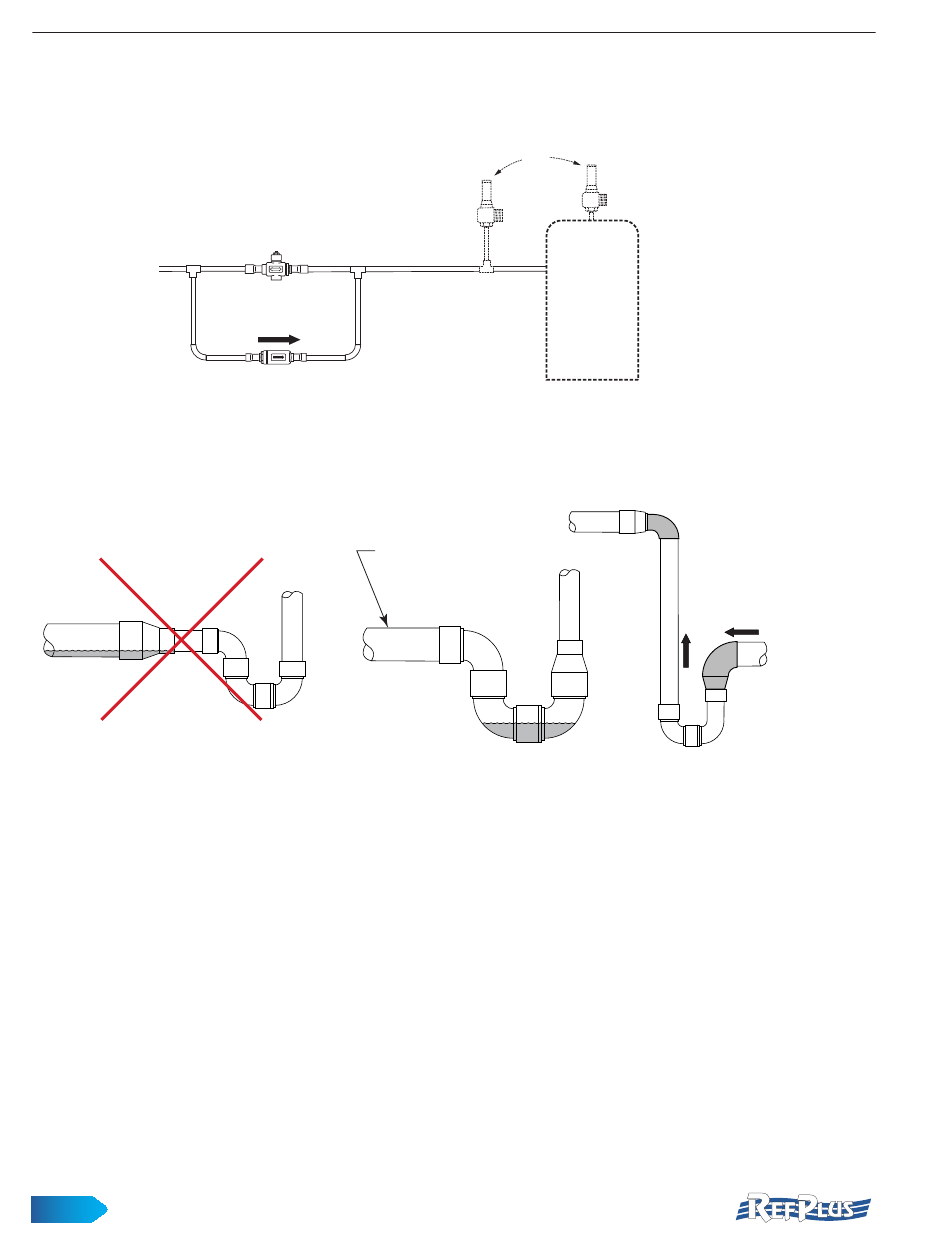

Figure 7 Coupure (shut-off) avec vanne de contournement jusqu'à une vanne de surpression ou jusqu'au réservoir de CO
HUILE
INCORRECT
12
les tuyauteries
2,
DE SURPRESSION
VANNE À
BOULE
CLAPET ANTI-RETOUR
PENTE DE 1/4"
PAR 10 PI.
VERS LE
COMPRESSEUR
Figure 8 Construction d'un siphon d'huile d'aspiration
Si des vannes d'isolement sont installées sur la tuyauterie
d'aspiration, des vannes à boule à port intégral (full port ball
valves) devraient être installées.
OU
VANNE
VANNE
DE SURPRESSION
RÉSERVOIR
DE CO
2
(FLASH TANK)
INSTALLER UN ÉLARGISSEUR
DANS LE TUYAU HORIZONTAL
HUILE
CORRECT
2
INSTALLER UN RÉDUCTEUR
DANS LE TUYAU VERTICAL
CORRECT
R
