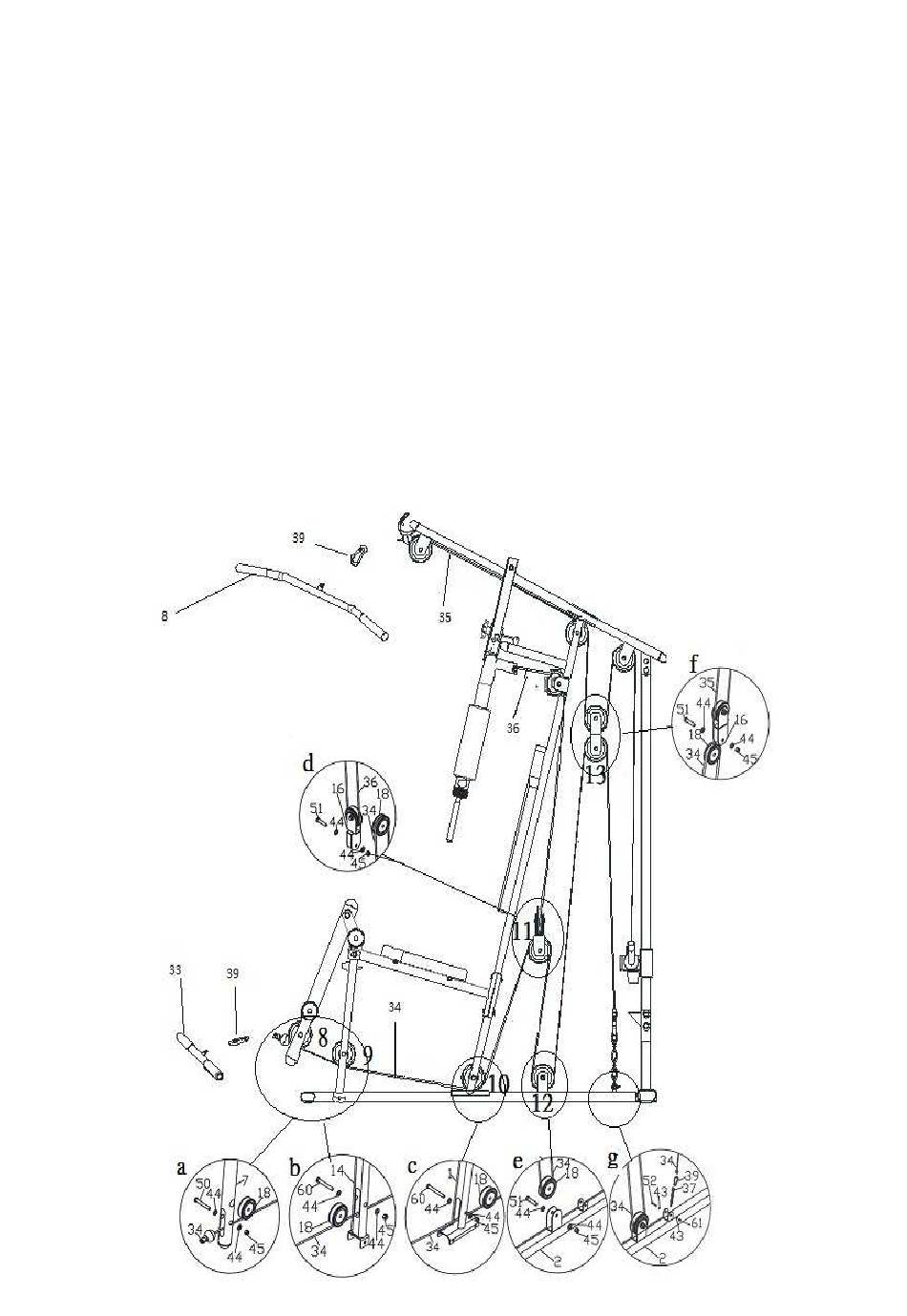

Etape 7
Passer le câble (52) par la poulie liée au bloc, selon les indications.
a) Attacher la poulie nº 8 à la barre d'extension des jambes (7) avec un boulon 3/8 x 66 mm (50), deux rondelles
3/8 x 19 mm (44) et un écrou de verrouillage 3/8 (45).
b) Attacher la poulie nº 9 à la poutre verticale de la barre d'extension des jambes (14) avec un boulon 3/8 x 3 (60),
deux rondelles 3/8 po x 19 mm (44) et un écrou de verrouillage 3/8 (45).
c) Attacher la poulie nº 10 à la poutre verticale (1) avec un boulon 3/8 x 3 (60), deux rondelles 3/8 x 19 mm (44)
et un écrou de verrouillage 3/8 (45).
d) Attacher la poulie nº 11 au bloc de poulie flottante (16B) avec un boulon 3/8 x 1-3/4 po (51), deux rondelles
3/8 x 19 mm (44) et un écrou de verrouillage 3/8 (45).
e) Attacher la poulie nº 12 au châssis principal (2) avec un boulon 3/8 x 1-3/4 (51), deux rondelles 3/8 x 19 mm
(44) et un écrou de verrouillage 3/8 (45).
f)
Attacher la poulie nº 13 au bloc de poulie flottante (16A) avec un boulon 3/8 x 1-3/4 (51), deux rondelles 3/8 x
19 mm (44) et un écrou de verrouillage 3/8 (45).
g) Attacher l'extrémité du câble avec la boule à la barre courte (33) avec deux mousquetons (39) et une chaîne
(37). Ensuite, attacher l'autre extrémité du câble au châssis principal avec un mousqueton (39), une chaîne
(37), un boulon 5/16 x 1-3/4 (52), deux rondelles 5/16 x 16 mm (43) et un écrou de verrouillage 5/16 (61).
Serrer tous les boulons et tous les écrous.
