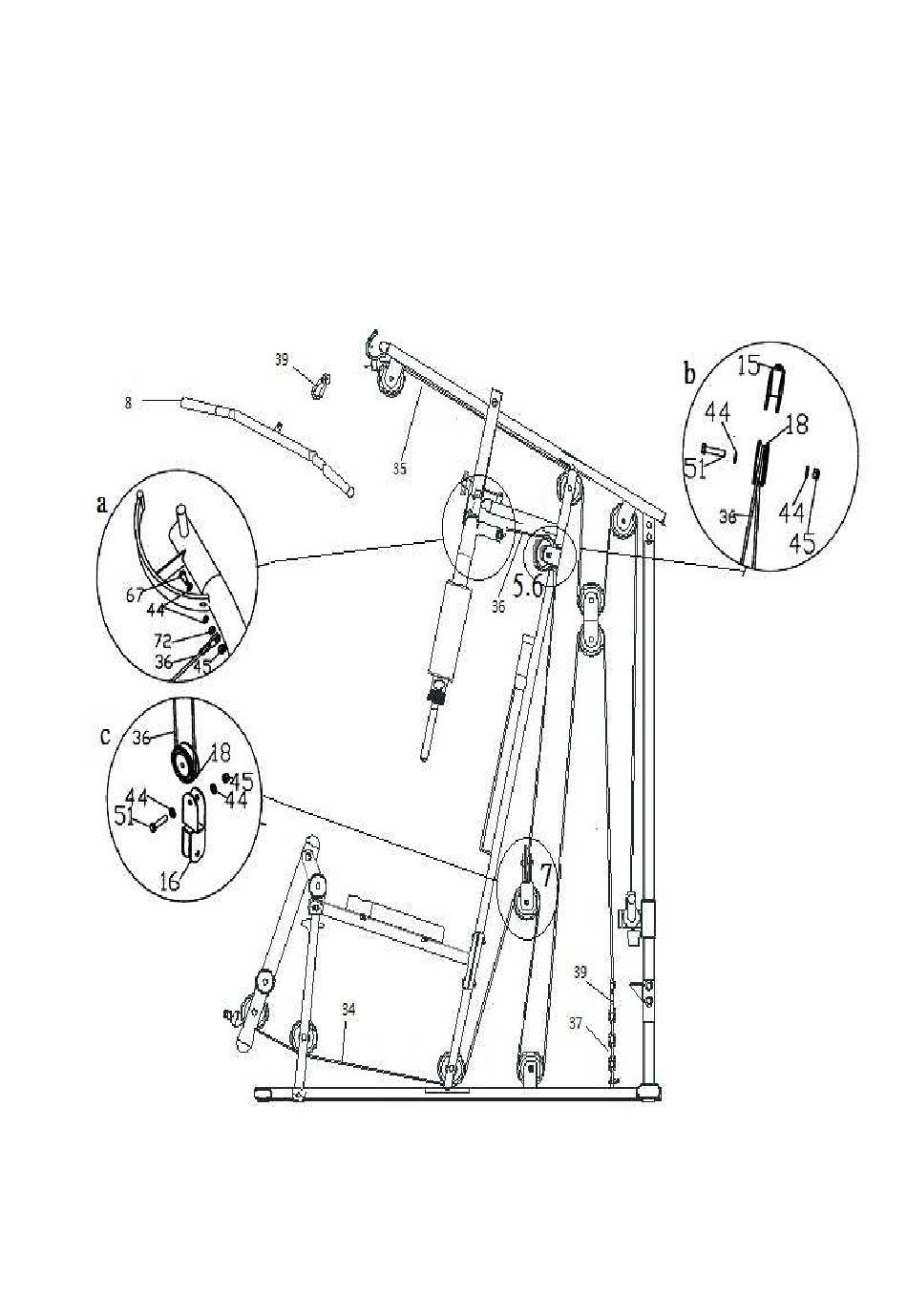

Etape 6
Passer le câble (36) par la poulie liée au bloc, selon les indications.
a) Attacher les deux bouts du câble (36) aux bras butterfly droit (12) et gauche (13) avec deux boulons 3/8 x 1-1/4
(67), deux écrous sans bague nylon 3/8 (72), deux rondelles 3/8 po x 19 mm (44) et deux écrous de
verrouillage 3/8 (45), comme indiqué.
b) Attacher les poulies nº 5 et 6 au bloc de poulie (15) avec deux boulons 3/8 po x 1-3/4 (51), quatre rondelles 3/8
x 19 mm (44) et deux écrous de verrouillage 3/8 (55).
c) Attacher la poulie nº 7 au bloc de poulie flottante (16B) avec un boulon 3/8 x 1-3/4 (51), deux rondelles 3/8 x
19 mm (44) et un écrou de verrouillage 3/8 (45).
