7.2.3
Monter les fixations

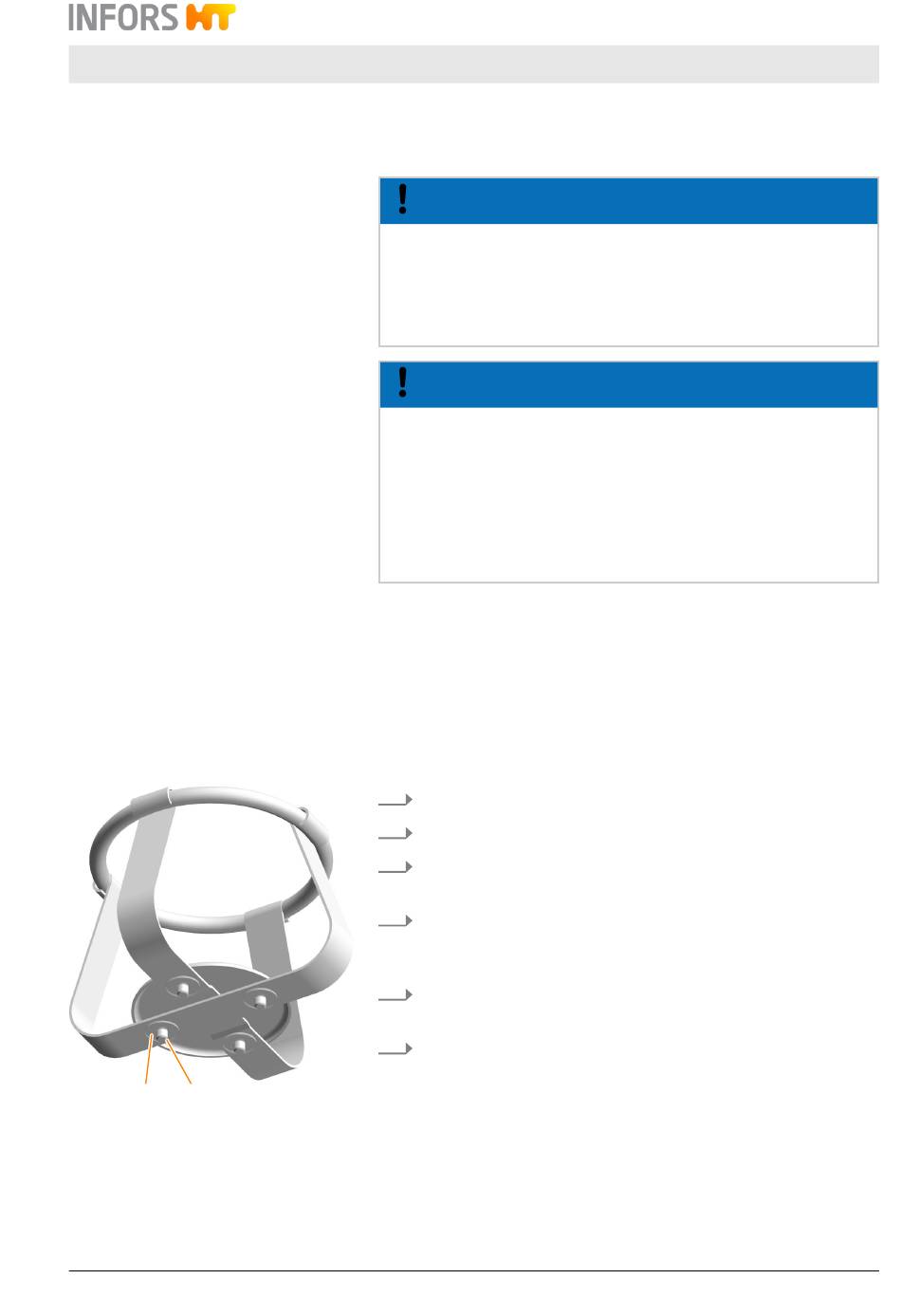

Monter une fixation
1
2
27.05.2024
REMARQUE
Les alésages filetés du plateau peuvent être endommagés si les vis
de fixation sont vissées de travers dans les filetages.
−
Placer les vis verticalement sur les trous de perçage.
−
Veiller à ce que le vissage s'effectue sans forcer.
REMARQUE
Toutes les fixations sont fournies avec des vis pré-assemblées. Si
un support pour tubes à essai ou une boîte pour plaques de micro-
titration est placé sur le tapis adhésif Sticky Stuff, les vis en saillie
risquent d'endommager le tapis adhésif.
Avant de placer des supports pour tubes à essai ou des boîtes pour
plaques de microtitration sur le tapis adhésif Sticky Stuff, retirer les
vis.
Les pinces, les supports pour tubes à essai et les boîtes de microtitra-
tion sont fixés sur le plateau avec des vis. Les vis sont déjà prémontées
à la livraison. Un joint plat au fond fixe les vis afin qu'elles ne puissent
pas tomber. Pour le montage, utiliser uniquement les vis fournies ou
des vis de la même taille.
Pour monter une fixation, procéder comme suit :
1.
Desserrer les joints plats (1).
2.
Positionner la fixation sur le plateau.
3.
Centrer une vis (2) sur le trou fileté du plateau et la visser sans
serrer. Il doit toujours être possible de tourner la fixation.
4.
Orienter la fixation de manière à ce que toutes les vis se trou-
vent à la verticale au-dessus du trou fileté correspondant sur le
plateau.
5.
Visser les vis, sans les serrer à fond. Ce faisant, s'assurer que les
vis sont droites lors du vissage et ne se coincent pas.
6.
Serrer toutes les vis uniformément en procédant en croix.
Multitron - Manuel d'opération
Commande
Page 79 de 144
