Raccordements et interfaces
3.2.1
Raccordement secteur
3.2.2
Raccordement de l'alarme
Kopiervorlagen diverse
Kopiervorlagen diverse
Kopiervorlagen diverse
Kopiervorlage Bilderrahmen
Kopiervorlage Bilderrahmen
Kopiervorlage Bilderrahmen
27.05.2024

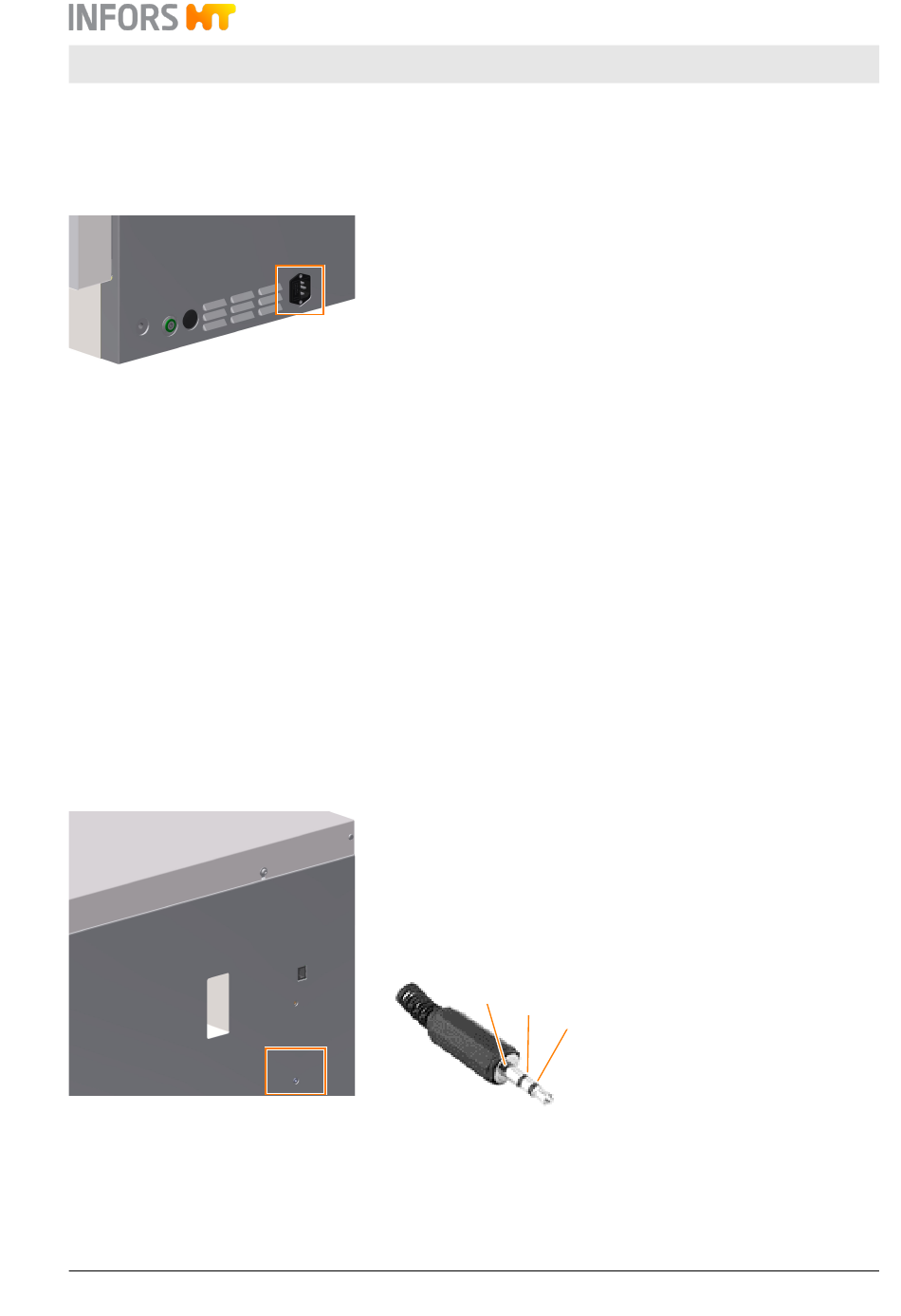

Le raccordement secteur se trouve du côté droit de l'appareil. L'ap-
pareil est disponible en trois versions différentes pour différentes ten-
sions du secteur :
230 V 50 Hz
■
230 V 60 Hz
■
115 V 60 Hz
■
Deux fusibles de l'appareil (version 230 V) ou deux coupe-circuits ther-
miques (version 115 V) situés immédiatement à côté du raccordement
secteur protègent l'appareil contre une consommation de courant non
autorisée.
Le câble d'alimentation spécifique au pays requis pour le raccorde-
ment à l'alimentation électrique est inclus dans le contenu de la
livraison de l'appareil. En cas de défaut, remplacer le câble d'alimenta-
tion exclusivement par un câble d'alimentation de la même taille.
Avant de raccorder l'appareil, s'assurer que les valeurs de tension de
l'appareil correspondent à la tension secteur locale. Afin de pouvoir
interrompre rapidement l'alimentation électrique de l'appareil en cas
d'urgence, le raccordement secteur doit toujours être accessible.
Pour plus d'informations sur les valeurs de raccordement électriques,
voir ⮫ Chapitre 12.3.3 « Valeurs de raccordement électrique et de puis-
sance » à la page 125.
Sur le côté droit du boîtier se trouve une douille (prise jack stéréo,
3,5 mm) permettant de raccorder l'appareil à un système d'alarme.
ALARM EXTERN . La douille est conçue pour
Elle porte l'inscription
34 V CA/CC, 1 A maximum. Le relais d'alarme est activé en permanence
tant que l'alarme est active.
Affectation des contacts :
1
2
1
COM (common)
2
NC (normally closed)
3
NO (normally open)
