Multitron - Manuel d'opération
Construction et fonction
3
Construction et fonction
3.1
Fonctions standards
3.1.1
Fonction d'agitation
Dispositif mécanique
Excentration réglable
Table d'agitation
2
Page 30 de 144
La table d'agitation se déplace dans un mouvement circulaire. L'entraî-
nement est assuré par un moteur électrique relié par une courroie
d'entraînement au volant d'inertie de l'appareil. Afin d'éviter des bles-
sures et de faciliter le chargement et le déchargement, l'entraînement
s'éteint automatiquement dès que la porte est ouverte.
Le contrepoids pour la compensation de la masse se trouve sous la
table d'agitation. En fonction de la construction, l'excursion du mou-
vement circulaire est de 3, 25 ou 50 mm ou bien variable pour les
appareils à excentration réglable. Le mouvement circulaire de la table
d'agitation s'effectue dans le sens des aiguilles d'une montre.
Si l'appareil est équipé d'une excentration réglable, l'excentration peut
être réglée sur quatre positions :
12,5 mm, 19 mm, 25 mm, 50 mm
■
Pour assurer un fonctionnement avec peu de vibrations, les contre-
poids sont aussi réglables.

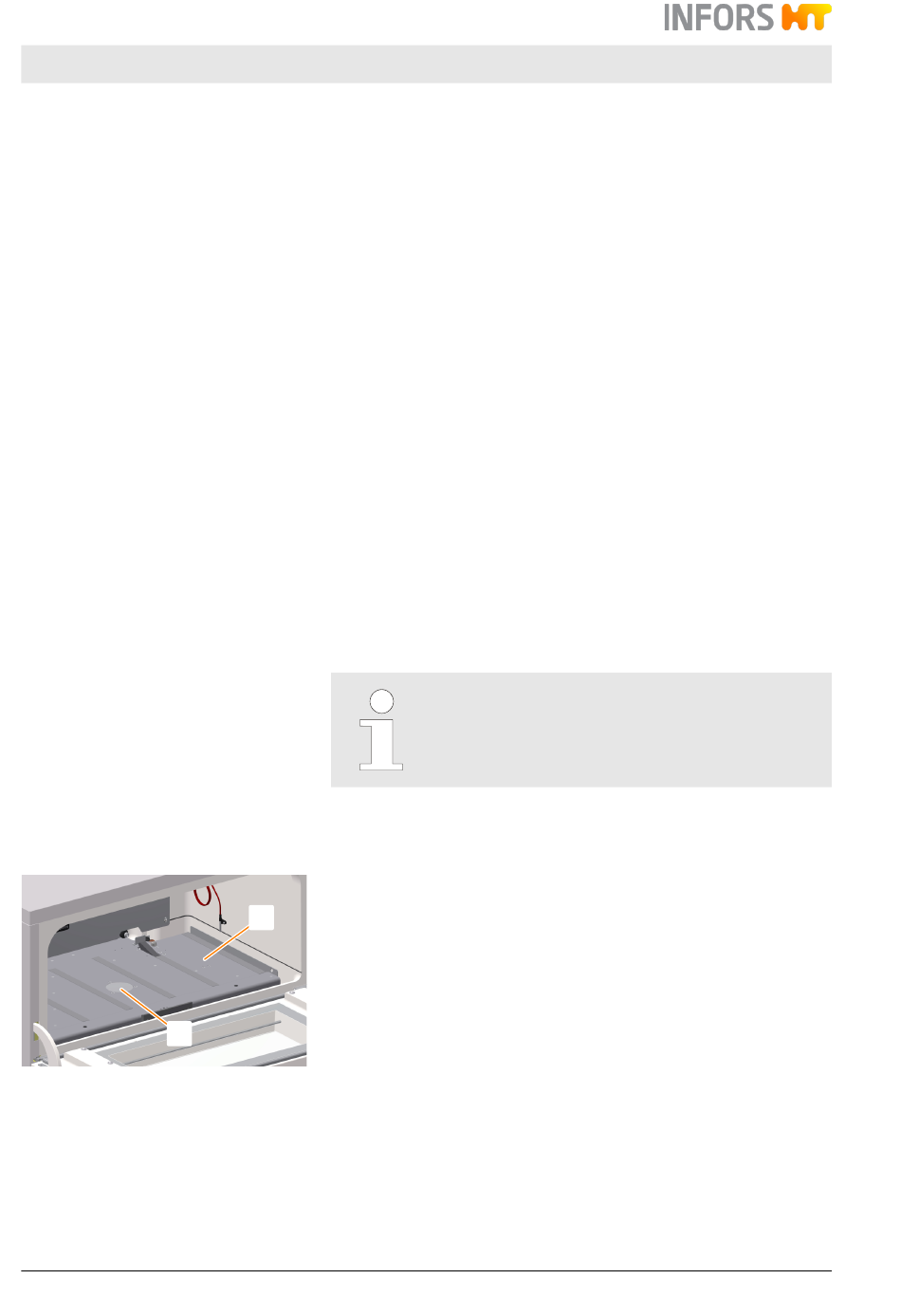

La table d'agitation (1) sert à recevoir le plateau au format 85 x 47 cm
(type M), qui est disponible en différentes versions. Des broches sur les
côtés, deux butées et deux broches coniques assurent le bon position-
nement du plateau.
1
La table d'agitation est reliée au moyeu d'entraînement (2) par trois vis
à six lobes internes. Pour nettoyer le bac de support et rétention, il est
possible de dévisser les trois vis à six lobes internes, puis de relever la
table d'agitation de 30°.
Le réglage de l'excentration ne doit être effectué que
par du personnel spécialisé et autorisé. En cas de
doute, contacter INFORS HT.
27.05.2024
